工業以太網模塊，CP6451-2MPI，8*PLC
發布時間：2015-03-27
CP6451-2MPI，TCP/IP TO MPI，8*PLC，24VDC電源。工業以太網轉MPI協議，最大支持8個MPI連接，支持合信技術CTSC-100/CTSC-200系列PLC連 接；使用CP6451-xMPI網關模塊，用戶通過Internet可以對遠程CTSC-100/200 PLC進行編程調試和監控；具有NAT穿透
概覽：
| 規格 | 訂貨號 |
| CP6451-2MPI，TCP/IP TO MPI，8*PLC，24VDC電源 | CTSE 645-1AB10 |
功能特性：
|
規格 |
描述 |
|
|
物理特性 |
||
|
尺寸(W*H*D)mm |
45.2×96×47 |
|
|
電源特性 |
||
|
輸入電壓范圍 |
20.4到28.8VDC（有防反接保護） |
|
|
短時掉電允許時間 |
常規在24VDC下為10毫秒 |
|
|
RS485端口提供+5V電源 |
電流：500mA/電壓：+5V （提供終端電阻的工作電源） |
|
|
通信功能 |
||
|
TCP/IP連接數量 |
最多可同時連接8個TCP/IP客戶端 |
|
|
物理端口 |
RJ45端口 |
DSub連接器孔型（RS485端口） |
|
通信協議 |
TCP/IP協議 |
MPI主站協議 |
|
波特率 |
10Mbps/100Mbps自適應 |
9.6kbps/19.2kbps/187.5kbps |
|
電纜長度 |
屏蔽雙絞線介質（STP），每段最大長度100m |
帶有隔離中繼器：波特率為187.5kbps時1000米，9.6kbps時1200米。 不帶隔離中繼器：50米 |
|
最大站點數 |
不限 |
8 |
|
隔離 |
隔離 |
隔離 |
|
安全特性 |
||
|
用戶配置參數掉電保存 |
保存的參數有：設備名稱，IP地址，端口，子網掩碼，網關地址，RS485口的MPI地址，波特率，最高站地址和地址間隔刷新系數。 |
|
|
復位 |
復位按鈕的出廠默認參數： |
|
|
設備名稱：CP6451-xMPI |
IP地址：192.168.1.200 |
|
|
端口：20000 |
子網掩碼：255.255.0.0 |
|
|
網關地址：192.168.1.1 |
RS485口的MPI地址：0 |
|
|
波特率：9.6kbps |
最高站地址：31 |
|
|
地址間隔刷新系數：10 |
|
|
|
軟件特性 |
||
|
iNet軟件 |
MagicworksiNetV1.00(包括V1.00) |
|
|
OPCServer軟件 |
MagicWorksOPCServerV1.08以上（包括V1.08） |
|
|
編程軟件（支持使用網關模塊對PLC編程的版本） |
MagicWorksPLCV1.71以上（包括V1.71） |
|
相關下載：
4、iNet軟件。

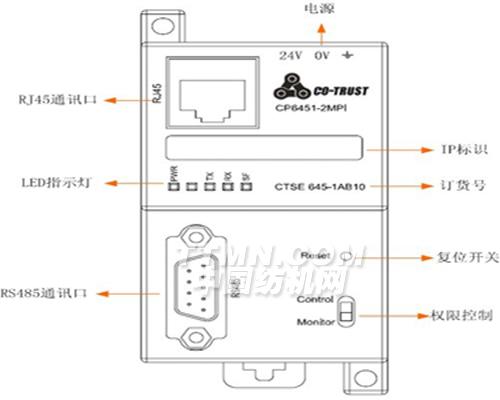

安裝規格：外形結構
復位開關
復位開關：針孔式，長按1s待紅色SF燈不再快閃后松開，用戶配置參數。
權限控制開關
LED顯示
要求RJ45水晶頭采用自帶LED顯示（有數據傳輸時LED會閃爍）的類型，前面板上LED指示燈規格如下：
表1 LED指示燈
|
LED指示燈 |
顏色 |
含義 |
|
PWR |
綠色，持續點亮 |
顯示+24V外部電源已連接 |
|
LNK |
綠色，持續點亮 |
模塊已連接上服務器 |
|
RX |
綠色，閃爍 |
RS485口正在接收字節 |
|
TX |
綠色，閃爍 |
RS485口正在發送字節 |
|
SF |
紅色，持續點亮 |
IP地址沖突 |
|
快閃 |
當前正在進行復位操作 |
電源接線規格
24V外部電源輸入接線端子引腳定義：
表2 24V外部電源輸入接線端子引腳定義
|
引腳 |
描述 |
|
1 |
L+(DC24V) |
|
2 |
M(0V) |
|
3 |
PE(接地) |
