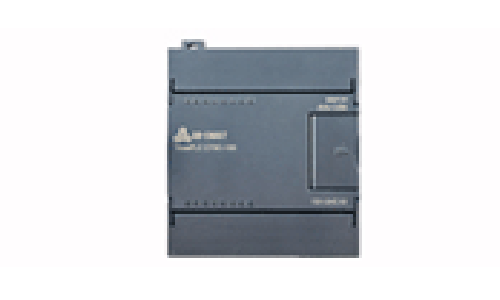

EM223數字量輸入輸出模塊,繼電器輸出

發布時間：2015-03-27

4DI×24V DC，4DO，繼電器輸出；

8DI×24V DC，8DO，繼電器輸出；
16DI×24V DC，16DO，繼電器輸出；

采用光電隔離技術和輸入模塊濾波擾

概覽：

規格參數	訂貨號
TrustPLC CTSC-200 EM223數字量I/O模塊, 4DI×24V DC，4DO，繼電器輸出	CTS7 223-1HF32
TrustPLC CTSC-200 EM223數字量I/O模塊, 8DI×24V DC，8DO，繼電器輸出	CTS7 223-1PH32
TrustPLC CTSC-200 EM223數字量I/O模塊, 16DI×24V DC，16DO，繼電器輸出	CTS7 223-1PL3

技術參數：

特性	4DI×24V DC 4DO×繼電器	8DI×24V DC 8DO×繼電器	16DI×24V DC 16DO×繼電器
訂貨號	CTS7 223-1HF32	CTS7 223-1PH32	CTS7 223-1PL32
物理特性
尺寸(寬×高×深)	46×80×62mm	71.2×80×62mm	138×80×62mm
功耗		3W	6W
輸入特性
輸入點數	4	8	16
輸入類型	漏型/源型
輸入電壓
額定值	24V DC
最大允許電壓	30V DC
浪涌電壓	35V DC， 0.5秒
信號"1"	18～30V
信號"0"	0～5V
隔離
光電隔離	500V AC，持續時間1分鐘以內
每組隔離點數	4點	4點	8點
最長輸入時延	4.5毫秒
漏電流	最大1mA AC
電纜長度
非屏蔽	300 米
屏蔽	500 米
可同時為 ON 的輸入點數
40℃	4	8	16
50℃	4	8	16
輸出特性
輸出點數	4	8	16
輸出類型	繼電器－干觸點
輸出電壓范圍	DC: 5~30V, AC: 5~250V
輸出電流
信號"1" 輸出組數 每組輸出點數 同時為ON的輸出點數 每組最大電流燈載接觸電阻浪涌電流（最大）短路保護	2A 1 4 4 8A DC:30W,AC:200W 0.2歐姆 7A，觸點關閉外部提供	2A 2 4 8 8A DC:30W,AC:200W 0.2歐姆 7A，觸點關閉外部提供	2A 4 4 16 8A DC:30W,AC:200W 0.2歐姆 7A，觸點關閉外部提供
隔離
每組隔離點數 線圈和邏輯電源之間線圈和觸點之間電阻(線圈和觸點之間)	4點無 1500V AC,持續1分鐘最小100MΩ
繼電器特性
開關延時開關頻率（最大）機械開關次數(空載) 觸點壽命(額定負載)	15 毫秒 1HZ 10.000.000 100.000
電纜長度
非屏蔽	150 米
屏蔽	500 米
電源損耗
+5V DC消耗電流	49 mA	79 mA	138 mA
L+	接通時每個輸出9 mA
L+線圈電壓范圍	20.4－28.8V DC

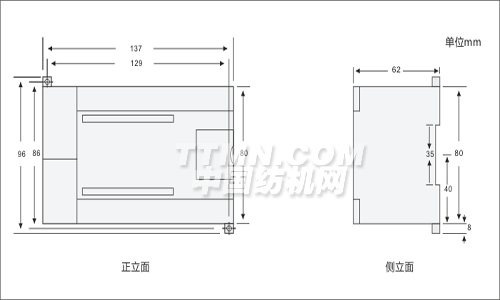

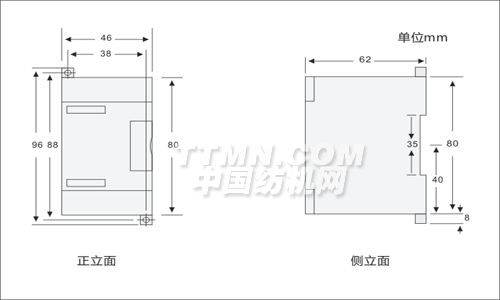

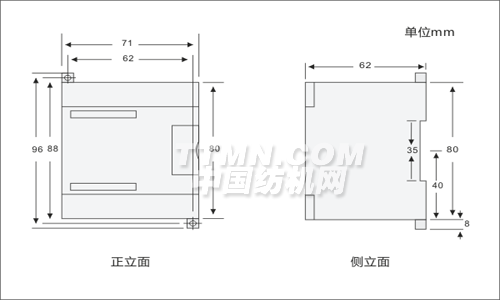

安裝規格：

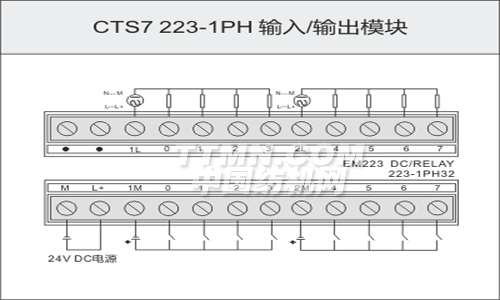

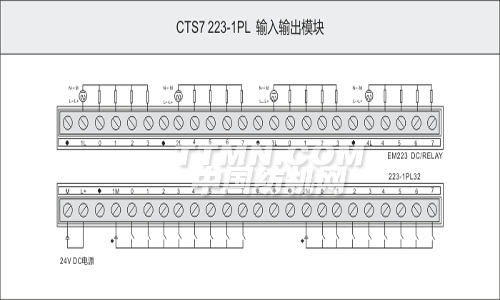

接線圖：
