EM222晶體管輸出模塊
發布時間：2015-03-27
晶體管輸出模塊，8點/16點/32點輸出，24V DC，0.5A。
光電隔離
概覽：
|
規格參數
|
訂貨號
|
|
TrustPLC CTSC-200 EM222晶體管輸出模塊，8點
|
CTS7 222-1BF32
|
|
TrustPLC CTSC-200 EM222晶體管輸出模塊，16點
|
CTS7 222-1BH32
|
|
TrustPLC CTSC-200 EM222晶體管輸出模塊，32點
|
CTS7 222-1BL32
|
|
特性
|
8點輸出，24V DC
|
16點輸出，24V DC
|
32點輸出，24V DC
|
|
訂貨號
|
CTS7 222-1BF32
|
CTS7 222-1BH32
|
CTS7 222-1BL32
|
|
物理特性
|
|||
|
尺寸(寬×高×深)
|
46×80×62mm
|
71.2×80×62mm
|
138×80×62mm
|
|
功耗
|
2W
|
3W
|
3W
|
|
輸出特性
|
|||
|
輸出點數
|
8
|
16
|
32
|
|
輸出類型
|
固態－MOSFET
|
||
|
輸出電壓
|
|||
|
額定負載電壓
允許電壓范圍
信號"1"
信號"0"
|
24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K歐姆負載）
|
||
|
輸出電流
|
|||
|
信號"1"
輸出組數
每組輸出點數
同時為ON的輸出點數
每組最大電流
燈載
接觸電阻
每點漏電流(最大)
浪涌電流（最大）
|
0.5A
2
4
8
2A
5W
0.3歐姆
10微安
8A，100毫秒
|
0.5A
2
8
16
4A
5W
0.3歐姆
10微安
8A，100毫秒
|
0.5A
6
4/8
32
2/4A
5W
0.3歐姆
10微安
8A，100毫秒
|
|
隔離
|
光耦隔離，500V AC，持續時間1分鐘以內
|
||
|
每組隔離點數
|
4點
|
8點
|
4/8點
|
|
輸出延時
|
|||
|
關－開
開－關
|
最大50微秒
最大200微秒
|
||
|
電纜長度
|
|||
|
非屏蔽
|
150 米
|
||
|
屏蔽
|
500 米
|
||
|
+5V DC消耗電流
|
74.4mA
|
130 mA
|
245 mA
|

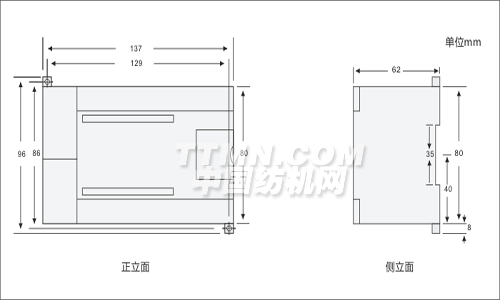

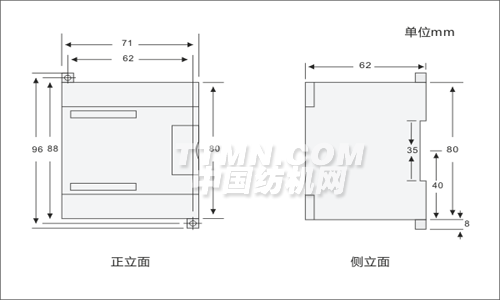

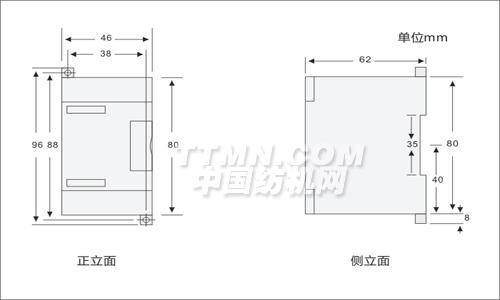

安裝規格：
2.CTS7 222-1BH32
3.CTS7 222-1BL32

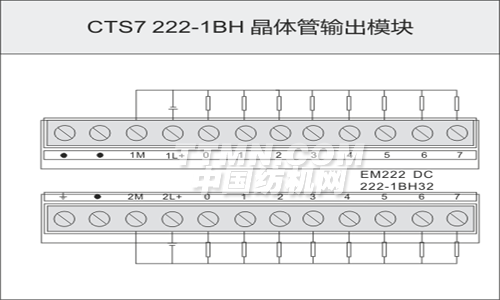

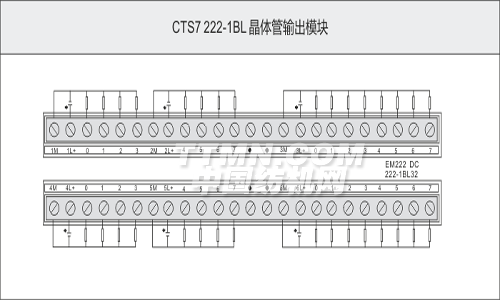

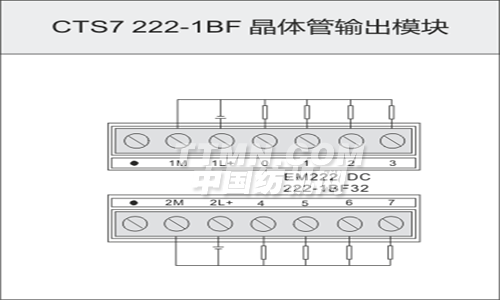

接線圖：
