4點模擬量輸入模塊，光電隔離，12位精度，電壓或電流輸入。

本身集成CPU處理器，采用先進的濾波技術。

概覽：

規格參數	訂貨號
TrustPLC CTSC-100 EM131模擬量輸入模塊，4路電流電壓輸入, 12BIT	CTS7 131-0HC10

技術參數：

校準與量程選擇

由于校準調節影響到模擬多路開關后的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，

因而即使在校準后，同一輸入信號在不同通道上的讀數也就會存在輕微的差異。模塊內部對輸入已經做了濾波處理，測量結果比較穩定。如果要求

更好的性能參數，可以啟動用于模塊所有輸入的模擬輸入濾波器，計算平均值時，選擇64次以上的采樣次數。

校準步驟如下：

1、切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。

2、接通PLC系統的CPU和模塊電源，等待15分鐘以上

3、用一個變送器、一個電壓源或一個電流源，將滿刻度值信號加到一個輸入通道

4、讀取CPU中該輸入通道的測量值讀數

5、調節GAIN(增益)電位器，直到讀數為32000。

下表所示為如何用DIP開關設置EM 2314AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。

下表中，ON為接通，OFF為斷開。需要特別注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。

輸入數據格式

注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符號位(0表示正數)，對單極性格式，

3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8為單位變化的。對雙極性格式，4個連續的0使得

ADC計數值每變化1個單位，則數據字的變化是以16為單位變化的。

EM131-0HC的測量誤差說明

EM131-0HC性能參數表里模擬量輸入特性之“測量誤差”項,我們產品出廠校準是在+/-5V(EM131-0HC)做的，如果工作在其他量程時，發現誤差偏大，可按照“校準與量程選擇”里面說明的方法重新校準。

關于誤差：

可通過校準消除的偏差，都不是真正的誤差，只有飄忽不定的偏差，才是真正的誤差。

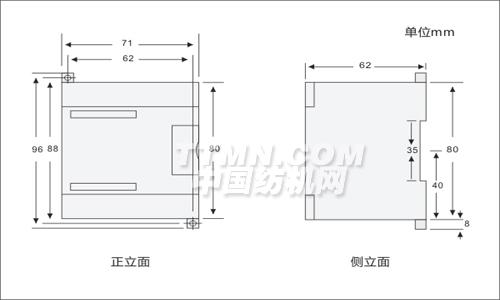

安裝規格：

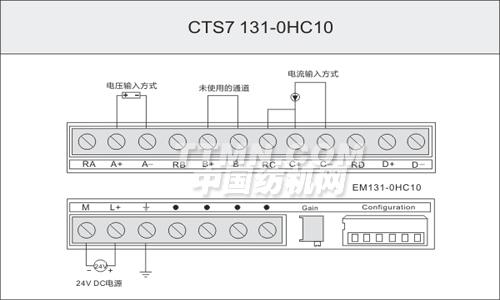

接線圖：
