CPU126 晶體管輸出型
發布時間：2015-03-26

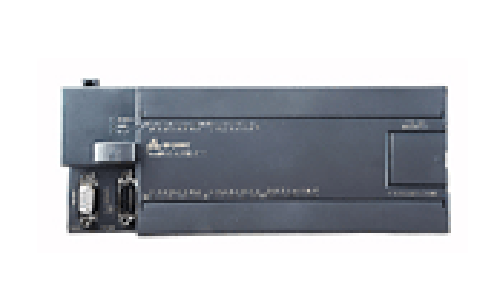

本機集成2個通訊口，其中1個為PPI，1個自由通信口（FPORT），內部集成MODBUS協議，24DI/16DO共40個數字量I/O，程序空間12KB,數據空間8KB，4路50KHz高速計數器。
概覽：
|
規格參數 |
訂貨號 |
|
CTSC-100 CPU126，24VDC電源，24DI×24VDC，16DO×24VDC，雙通信口 |
CTS7 116-1AD20-0X40 |
|
物理特性 |
|
|
尺寸(寬×高×深) |
198×80×62mm |
|
功耗 |
11W |
|
存儲器特性 |
|
|
程序存儲器 |
12KB,8KB為普通用戶程序空間，4KB為加密用戶程序空間 |
|
數據存儲器 |
8KB |
|
掉電保持電源 |
采用鈕扣電池 |
|
常規特性 |
|
|
定時器總數 1ms 10ms 100ms |
128（T0-T127） 4 16 108 |
|
計數器總數 |
128(采用鈕扣電池) |
|
內存存貯器位 |
256(采用鈕扣電池) |
|
時間中斷 |
2×1ms分辨率 |
|
邊沿中斷 |
4個上升沿和/或4個下降沿 |
|
布爾量運算執行時間 |
0.5μs |
|
浮點運算執行時間 |
16μs |
|
實時時鐘 |
支持 |
|
集成的通信功能 |
|
|
通訊接口 |
2個通信口，PORT0:PPI， RS485電平， FPROT:自由通訊口，RS485 |
|
PPI波特率 |
9.6, 19.2kbps |
|
自由口波特率 |
1.2k至 115.2kbps |
|
每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 |
38.4k時1200米 50米 |
|
最大站點數 |
每段4個站，每個網絡32個站 |
|
最大主站數 |
16 |
|
點到點(PPI主站模式) |
否 |
|
電源功能&, lt;, /P> |
|
|
輸入電壓范圍 |
20.4到28.8 VDC ，有防反接保護 |
|
為擴展總線提供+5V電源 |
提供，500mA |
|
24 VDC傳感器電源 |
不提供 |
|
I/O特性 |
|
|
本機數字量輸入點數 |
24 |
|
輸入類型 |
漏型/源型 |
|
本機數字量輸出點數 |
16 |
|
輸出類型 |
固態-MOSFET(源型) |
|
數字I/O映象區 |
128 (64輸入/64輸出) |
|
模擬I/O映象區 |
32(16輸入/16輸出) |
|
允許最大擴展I/O模塊數 |
3 |
|
最大數字量I/O點數 |
128 |
|
最大模擬量I/O點數 |
12AI/6AO |
|
脈沖捕捉輸入 |
24 |
|
高速計數器 單相計數器 AB相計數器 |
4×50KHz，支持HSC0、HSC1、HSC2和HSC3，不支持HSC4和HSC5 1×30KHZ，支持模式9，HC0 |
|
數字量輸入特性 |
|
|
本機集成數字量輸入點數 |
24 |
|
輸入類型 |
漏型/源型 |
|
額定電壓 |
24V DC |
|
最大持續允許電壓 |
30V DC |
|
邏輯1信號 (最小) 邏輯0信號 (最大) |
14 VDC，2.5mA 5 VDC，1mA |
|
隔離(現場與邏輯) 光電隔離 隔離組 |
有 500V AC，1分鐘 見接線圖 |
|
同時接通的輸入 |
24 |
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸入)、50米(高速計數器輸入) 300米(標準輸入) |
|
數字量輸出特性 |
|
|
本機集成數字量輸出點數 |
16 |
|
輸出類型 |
固態-MOSFET(源型) |
|
每點額定電流(最大) 浪涌電流(最大) |
0.75A 8A，100毫秒 |
|
燈負載(最大) |
5W |
|
接通電阻(接點) |
0.3歐姆，最大0.6歐姆 |
|
高速脈沖輸出 |
2×50KHz，分別為Q0.0和Q0.1，無方向輸出； 支持運控CPU的MC_PTP_R/MC_SPEED_CTRL等指令，不支持編程軟件中的PTO/PWM指令 |
|
同時接通的輸出 |
16 |
|
兩個輸出并聯 |
是，僅輸出同組時 |
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸出) 150米(標準輸出) |

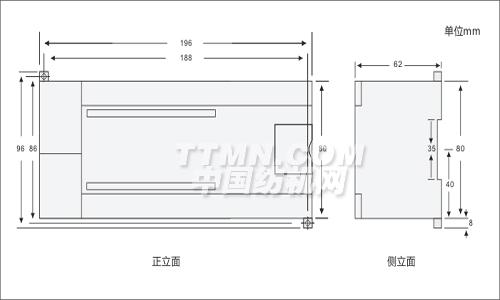

尺寸圖：

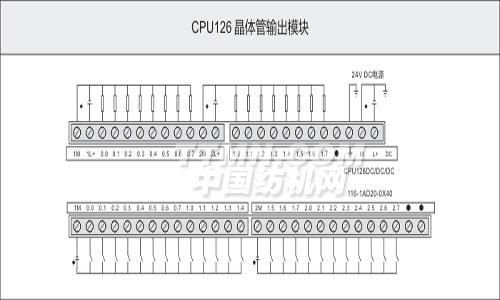

接線圖：
通訊端口定義：
|
連接器 |
插針號 |
FPORT（RS485) |
PORT0(RS485) |
|
|
1 |
機殼接地 |
機殼接地 |
|
2 |
邏輯地 |
邏輯地 |
|
|
3 |
RS-485信號B |
RS-485信號B |
|
|
4 |
RTS(TTL) |
RTS(TTL) |
|
|
5 |
邏輯地 |
邏輯地 |
|
|
6 |
+5V，100Ω串聯電阻器 |
+5V，100Ω串聯電阻器 |
|
|
7 |
+24V |
+24V |
|
|
8 |
RS-485信號A |
RS-485信號A |
|
|
9 |
/ |
/ |
|
|
連接器外殼 |
機殼接地 |
機殼接地 |
