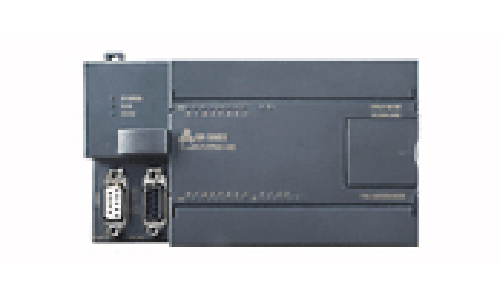

CPU124XP，晶體管輸出型
發布時間：2015-03-26
本機集成2個通訊口，其中1個為PPI，1個自由通信口（FPORT），內部集成MODBUS協議，12DI/8DO，4AI，2AQ; 程序空間12KB，數據空間8KB，4路高速計數器輸入。

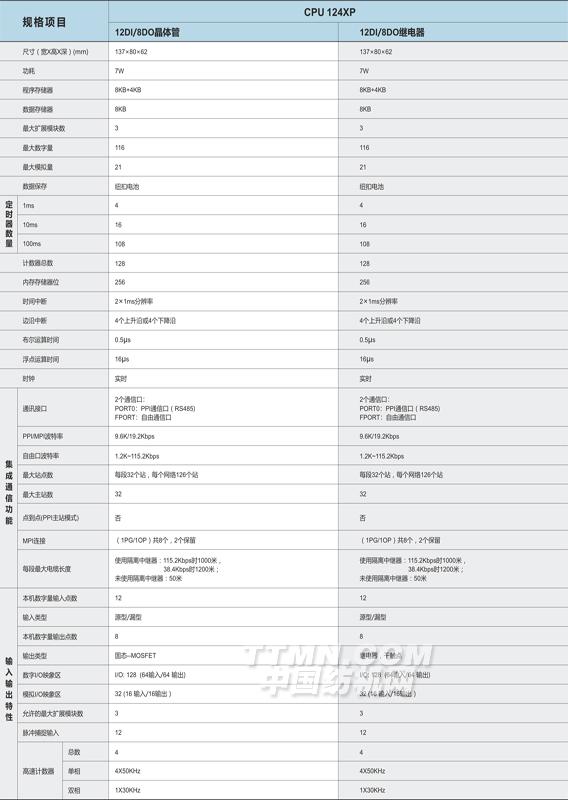

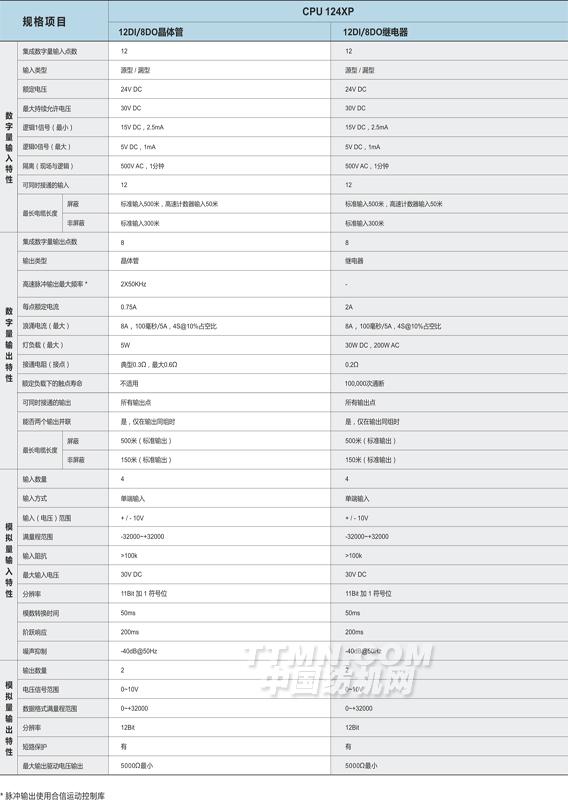

技術參數：
配件及相應鏈接：
1、編程電纜：CTS7 191-USB10；
2、電池：普通2032紐扣電池,本公司不供貨；
3、編程卡：CTS7 291-PC001；
4、差分模塊：CTS7 291-EC001；

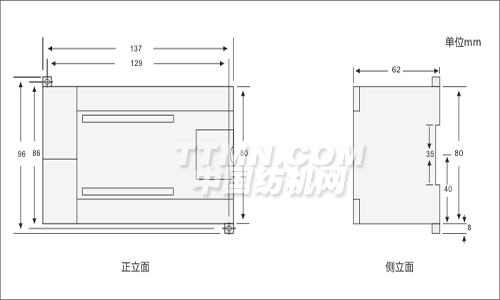

安裝規格：

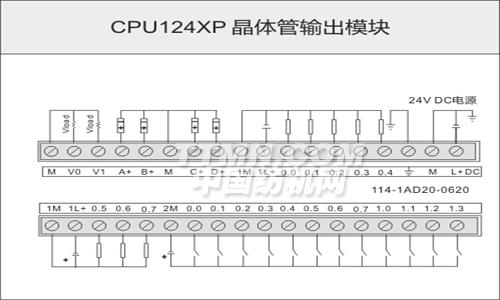

接線圖：
通訊端口定義：
|
連接器 |
插針號 |
FPORT（RS485) |
PORT0(RS485) |
|
|
1 |
機殼接地 |
機殼接地 |
|
2 |
邏輯地 |
邏輯地 |
|
|
3 |
RS-485信號B |
RS-485信號B |
|
|
4 |
RTS(TTL) |
RTS(TTL) |
|
|
5 |
邏輯地 |
邏輯地 |
|
|
6 |
+5V，100Ω串聯電阻器 |
+5V，100Ω串聯電阻器 |
|
|
7 |
+24V |
+24V |
|
|
8 |
RS-485信號A |
RS-485信號A |
|
|
9 |
/ |
/ |
|
|
連接器外殼 |
機殼接地 |
機殼接地 |
