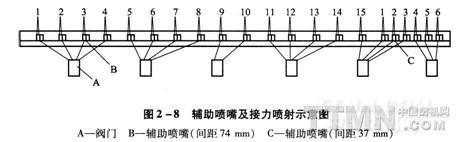

輔助噴嘴在筘座上的分布如圖2—8所示，一般情況下，輔助噴嘴以5個為一組，也有2個、3個或4個為一組，每組噴嘴受控于一個電磁閥。因此，同組幾個輔助噴嘴的開閉時間是一樣的。輔助噴嘴數與筘幅有關，各組噴嘴噴射時間互相銜接，各噴嘴間距通常為60—80mm，標準設定80mm。
.jpg)
為避免緯紗飛至接近出口側時，紗線質量的影響引起速度減小和緯紗頭端飄動的現象，可以減小出口側輔噴嘴的間距，以確保緯紗頭端保持高速飛行和伸直。
(3)輔助噴嘴的調整：使用光電頻閃儀觀察緯紗飛行狀態。根據緯紗飛行的不同狀態調整輔助噴嘴。

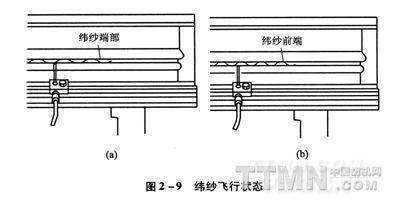

最理想的緯紗飛行姿勢如圖2—9(a)，大的“波形”緯紗在筘槽中心偏上方飛行的狀態是最理想的。
如圖2—9(b)，小的“波形”緯紗不規則時，輔助噴嘴應進行以下調整：安裝角度變小；安裝高度升高；提高氣壓；清掃鋼筘。
.jpg)
整個緯紗都在筘槽中心偏下方飛行時，輔助噴嘴應作如下調整：加大安裝角度；縮短安裝間距。

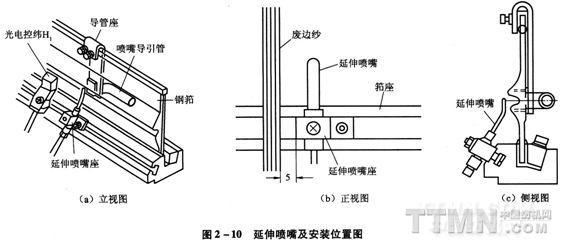

(4)延伸噴嘴：延伸噴嘴也叫牽伸噴嘴，安裝在最末一只輔助噴嘴之后，位于布幅之外。延伸噴嘴的結構與輔助噴嘴相似，供氣時間長，可牽引緯紗伸直。當主、輔噴嘴先后關閉后，延伸噴嘴仍繼續保證噴射，以免在綜平前緯紗反彈。用于防止緯紗反彈產生緯縮等，多用于緯紗為強捻長絲或包芯紗等場合。采用較高的氣壓會增加織機氣耗量(圖2—10)。
.jpg)
