噴水織機是繼噴氣織機問世后不久出現的又一種無梭織機，由捷克人斯瓦杜（Svaty）發明，1955年第二屆ITMA上第一次展出了噴水織機。
噴水織機和噴氣織機一樣，同屬于噴射織機，區別僅在于噴水織機是利用水作為引緯介質，通過噴射水流對緯紗產生摩擦牽引力，使固定筒子上的緯紗引入梭口。由于水射流的集束性較好，噴水織機上沒有任何防水流擴散裝置，即使這樣它的筘幅也能達到兩米多。
噴水織機的水射流集束性好，加之水對緯紗的摩擦牽引力也大，從而使噴水織機的緯紗飛行速度、織機速度都居各類織機之首。
在噴水織機上，織物織成后需在織機上除去絕大部分水，故只適用于合成纖維、玻璃纖維等疏水性纖維紗線的織造，因此噴水織機在制織品種上有著局限性。
噴水織機與噴氣織機都是利用流體來引緯，所以引緯原理和引緯裝置都很相似，但其特有的裝置有噴射泵、水滴密封疏導和回收裝置、織物脫水干燥裝置等。噴水織機上與水接觸的部件要防銹。
一、噴水引緯原理

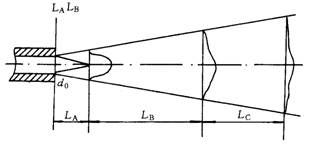

噴水織機的水射流與噴氣織機的射流相似，射流在噴嘴軸線上的速度最高，在等速核心區內速度相等，可按離開噴嘴的距離分為三段，如圖8-37所示。
圖8-37? 水射流斷面結構示意圖
（1）LA：被稱為初始段，這一段的長度就是核心區的長度，因此在初始段內的軸線上，各點的流速相等，等于水流噴出的速度。
（2）LB：被稱為基本段，這一段中由于射流周圍的空氣不斷地進入射流錐內，使射流的速度逐漸降低，射流截面逐漸擴大，但射流仍未出現分離現象，因而在基本段內的水流仍能起著牽引緯紗的作用。
（3）LC：被稱為霧化段，這一段中射流中的水滴出現分離，射流束解體，水滴霧化而消散在大氣之中，因而在霧化段內的水流已失去牽引緯紗的能力。
由此可見，噴水引緯主要依靠的是初始段和基本段內水射流對緯紗的牽引作用，從而織
機的引緯幅寬與LA
???????????????????????????? （8-16）
——空氣的密度；
——球體阻力系數；
——水滴半徑；
——水滴速度。
——水滴質量
——水的密度
，
，可解得：
，
可解得：
??????????????????????????????? ??（8-17）
值的影響。
之間存在一定的關系，可利用伯努利定理計算：
????????????????????????? （8-18）
、
——分別為大氣壓力和水的密度；
、
——分別為噴嘴入口與出口直徑；
、
——分別為局部阻力系數與流量系數。
較實際水速高，計算水速
、實際水速
、和緯紗速度
之間有如下經驗公式：
??????????????????????? （8-19）
??因α很小，cosα≈１，則
由此可見，采用仰角噴射較水平噴射落差要小３／４，可消除落差對引緯的影響。
上機調整時，可根據下式確定仰角α：
????????????????????? （8-21）
由于α值很小，需十分準確地調整。
噴水引緯對水質要求較高，這是因為水中含有的雜質會腐蝕和堵塞水泵、管道及噴嘴，輕者影響引緯，造成織疵，重者損壞機件，縮短機器壽命。機上用水需凈化，指標有濁度、ｐＨ值、硬度、正離子含量、負離子含量、高錳酸鉀消耗量和蒸發殘存物等。
三、噴水引緯的品種適應性
噴水引緯以單向流動的水作為引緯工質，這有利于織機高速。在幾種無梭引緯織機中，噴水織機是車速最高的一種，適用于大批量、高速度、低成本的織物加工。
噴水引緯通常用于疏水性纖維（滌綸、錦綸和玻璃纖維等）的織物加工，加工后的織物要經烘燥處理。
在噴水織物上，緯紗由噴嘴的一次性噴射射流牽引，射流流速按指數規律迅速衰減的特性阻礙了織機幅寬的擴展，最寬的織機幅寬為2.3m。因此，噴水織機只能用于窄幅或中幅的織物加工。
噴水織機可以配備多臂開口裝置，用于高經密原組織及小花紋組織織物的加工，如縐紋呢、緊密緞類織物、席紋布等。噴水織機的選緯功能較差，最多只能配用兩只噴嘴，進行混緯或雙緯色織造。使用兩只噴嘴的織機常用于織制緯紗左、右捻輪流交替的合纖長絲縐類或喬其紗類織物。
噴水引緯是消極引緯方式，梭口是否清晰是影響引緯質量的重要因素。
