6.輔助噴嘴

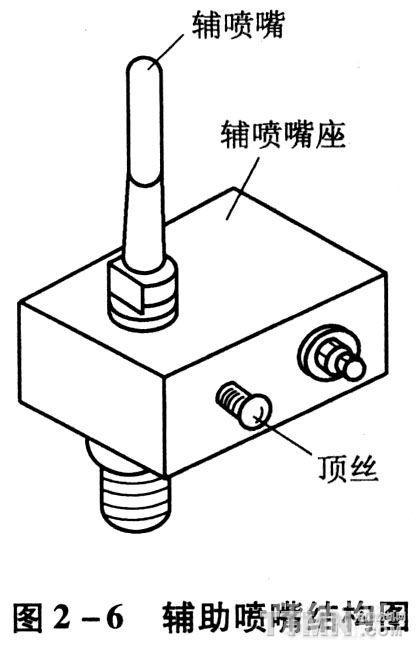

又稱接力噴嘴，簡稱輔噴嘴它向著緯紗行進方向的斜上方噴射氣流。輔助噴嘴結構圖見圖2—6。
.jpg)
(1)輔助噴嘴的作用：在緯紗到達之前噴射，帶動緯紗前方空氣運動，減少空氣對緯紗的阻力；使緯紗前端產生相對負壓，對緯紗有吸引作用；補充主噴氣流的能量，使引緯氣流保持一定的速度，以接力的方式將緯紗送過梭口；克服緯紗重力，使之在筘槽中心略偏上的位置飛行。
在正常運轉時，輔助噴嘴的氣耗總量和氣壓與機上筘幅有關。輔助噴嘴的性能與外觀質量直接影響到織機速度、織造效率、能耗大小和織物質量。因此對輔助噴嘴的性能有如下要求：
噴嘴出口風速高，各噴嘴問風速的一致性好；氣流集束性好，射程盡可能遠；有準確的噴射角度；內腔和表面光滑。
(2)輔助噴嘴的類型：輔助噴嘴的外形和尺寸因機型和織物品種不同而有所不同。輔助噴嘴的分類，一般是根據其噴孔的數目和形狀分成圓形孔和非圓形孔兩大類。圓形孔可分為單孔、雙孔、五孔、七孔、十孔、十九孔和二十一孔等；非圓形孔可分成長方形孔、海星狀孔等。

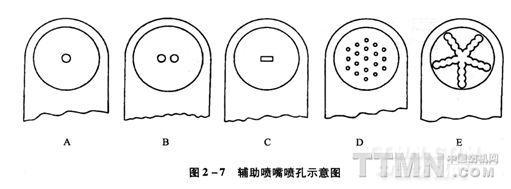

由于各種輔助噴嘴在其氣流進口處的管徑、管子長度、壓扁形狀、孔數及孔徑等都存在著差異，在供氣壓力相同的條件下，各種輔助噴嘴的出口風速不盡相同。在生產中，單孔和多孔都得到了廣泛的使用。日本津田駒系列采用單孔輔助噴嘴、豐田JA采用雙孔，而歐洲各國多采用多孔的輔助噴嘴。輔助噴嘴噴孔示意圖見圖2—7。
.jpg)
