C37-00/C36-00運動控制器
發布時間：2015-03-28
C37-00主控模塊：4MB程序數據空間，帶CNC控制功能，多軸運動控制功能，EtherCAT接口
C36-00主控模塊：4MB程序數據空間，多軸運動控制功
概覽：
概述：
基于高速工業以太網EtherCAT總線的控制網絡、符合IEC 61131-3標準的編程方式、內嵌強大的單軸/多軸運動控制算法以及可視化的編程軟件，這一切造就了合信新一代集邏輯、運控、視覺于一體的CTH300-C系列運動控制器。而簡易方便的安裝方式、卓越的軟硬件搭配、豐富的擴展模塊種類以及高可靠性，使得CTH300-C系列運動控制器在機器開發應用中無往而不利。
功能特性：
訂貨數據
|
名稱 |
規格描述 |
訂貨號 |
|
C37-00主控模塊 |
4MB程序數據空間，帶CNC控制功能，多軸運動控制功能，EtherCAT接口 |
CTH3 C37-000S1 |
|
C36-00主控模塊 |
4MB程序數據空間，多軸運動控制功能，EtherCAT接口 |
CTH3 C36-000S1 |
詳細參數
|
物理特性 |
|
|
尺寸（W×H×D） |
34×115×100 mm |
|
電源損耗 |
|
|
額定輸入電壓 |
24V DC |
|
輸入電壓范圍 |
20.4V~28.8V DC |
|
輸入電流 |
0.8A |
|
極性反接保護 |
有 |
|
總線電源電壓 |
+5V DC |
|
總線電源電流 |
1.6A |
|
編程軟件 |
|
|
編程軟件包 |
CODESYS V3.5 SP4 Patch 1 |
|
編程語言 |
CFC、FBD、LD、IL、ST、SFC |
|
集成通訊功能 |
|
|
Ethernet通訊口 |
|
|
通訊接口 |
1個標配以太網口 |
|
波特率 |
10/100Mbps自適應 |
|
協議類型 |
基于UDP的MODBUS TCP/IP協議 |
|
每段最大電纜長度 |
100m |
|
一個站點最大連接數 |
32個連接 |
|
隔離 |
是 |
|
EtherCAT通訊口 |
|
|
通訊接口 |
2個標配以太網口 |
|
協議類型 |
EtherCAT |
|
每段最大電纜長度 |
100m |
|
隔離 |
是 |
|
RS485通訊口 |
|
|
通訊接口 |
1個RS485 |
|
協議類型 |
MODBUS RTU |
|
波特率 |
1200/4800/9600/19200/38400/57600/115200bps |
|
最大站點數 |
每個網絡最多1個主站和31個從站 |
|
隔離 |
是 |
|
擴展I/O能力 |
|
|
1個CPU支持最多機架數 |
4 |
|
每機架支持最多模塊數 |
除電源、CPU、中繼模塊外最多支持8個模塊 |
CoMotion
平臺的CTH300-C系列運動控制器采用基于PLCopen架構的運動控制平臺，支持電子凸輪、電子齒輪、相位同步、點到點定位等產業設備所需要的復雜
運動功能函數；同時CTH300-C系列運動控制器具備數控機床控制功能，根據不同的機床結構，應用不同的軌跡規劃函數，即可架構出機床應用的核心系統，
這包括五軸聯動機床、并行機械手、關節型機械手、極坐標機械手等，并能夠執行相應的G代碼程序。
安裝規格：

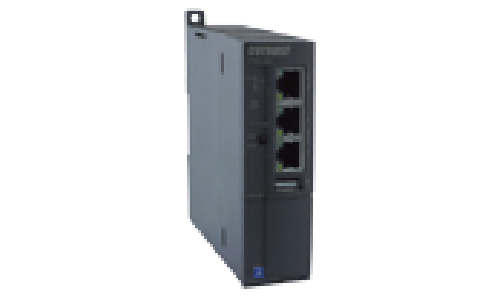

外觀：
、
尺寸：
