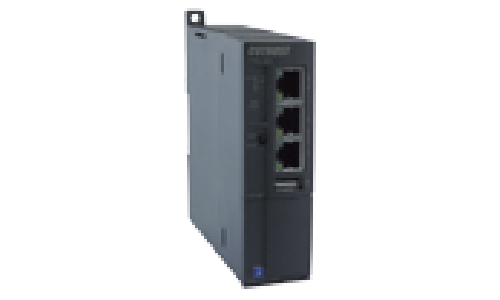

H35-00/H36-00主控模塊
發布時間：2015-03-27
采用主頻高達720MHz的中央處理器；
本機自帶1個 Ethernet通信口，2個RS485通訊口，PORT0和PORT1；
概覽：
訂貨數據
|
名稱 |
規格描述 |
訂貨號 |
|
H35-00 |
CTH300-H系列標準型CPU，128KB程序空間，128KB數據空間，16KB掉電保持數據空間；
雙PPI/自由通信接口，1個以太網通信口，1個USB接口
|
CTH3 H35-000S1 |
| H36-00 |
CTH300-H系列標準型CPU，256KB程序空間，256KB數據空間，32KB掉電保持數據空間；
1個PPI/自由通信接口，1個以太網通信口，1個EtherCAT通信口，1個USB接口，基本運動控制功能。
|
CTH3 H36-000S1 |

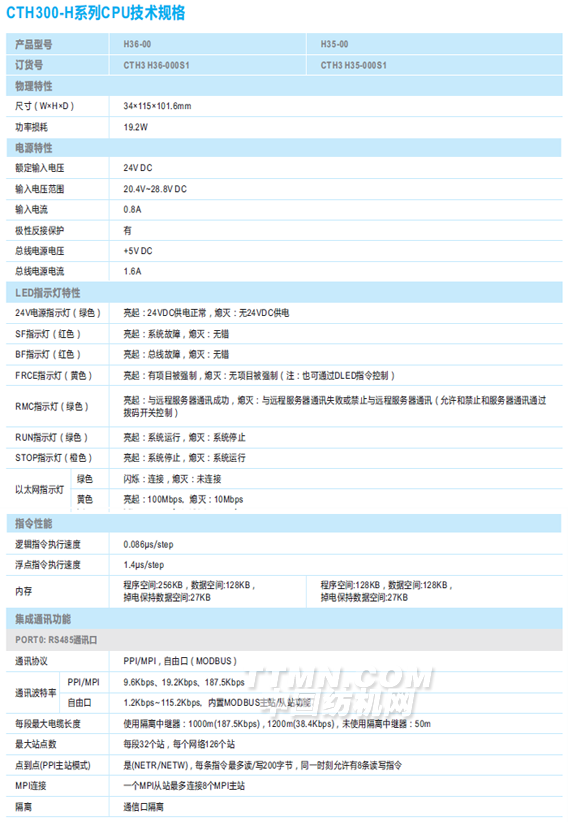

基本特性：
安裝規格：
接口規格
（1） 接口示意圖
（2） 接口定義
1、 H35-00的電源接口定義
|
4位可拆卸端子 X4 |
符號 |
信號定義 |
|
|
L+ |
+24V電源 |
|
M |
+24V電源地 |
|
|
|
大地 |
|
|
-- |
-- |
2、H35-00的USB接口定義
|
USB接口 |
位號 |
信號 |
信號定義 |
|
|
1 |
V_BUS |
+5V電源 |
|
2 |
Data- |
數據- |
|
|
3 |
Data+ |
數據+ |
|
|
4 |
GND |
地 |
3、 H35-00的標配以太網接口定義
|
單網口接口 |
位號 |
信號 |
信號定義 |
|
|
1 |
TX+ |
數據發送正端 |
|
2 |
TX- |
數據發送負端 |
|
|
3 |
RX+ |
數據接收正端 |
|
|
4 |
TERM |
-- |
|
|
5 |
TERM |
-- |
|
|
6 |
RX- |
數據接收負端 |
|
|
7 |
TERM |
-- |
|
|
8 |
TERM |
-- |
4、 H35-00的RS485接線接口定義
|
6位可拆卸端子 |
信號 |
信號定義 |
|
|
A0 |
PORT0接口RS485信號A |
|
B0 |
PORT0接口RS485信號B |
|
|
SG |
PORT0接口RS485信號地 |
|
|
A0 |
PORT0接口RS485信號A |
|
|
B0 |
PORT0接口RS485信號B |
|
|
SG |
PORT0接口RS485信號地 |
5、 H35-00的RS485通信接口接口定義
|
雙網口接口 |
位號 |
信號 |
信號定義 |
|
|
1 |
-- |
-- |
|
2 |
-- |
-- |
|
|
3 |
-- |
-- |
|
|
4 |
B1 |
PORT1接口RS485信號B |
|
|
5 |
A1 |
PORT1接口RS485信號A |
|
|
6 |
-- |
-- |
|
|
7 |
SG |
PORT1接口RS485信號地 |
|
|
8 |
-- |
-- |
6、H35-00的兩態開關撥碼定義
|
兩態開關 |
位號 |
撥碼方向 |
信號定義 |
|
|
ON |
向上 |
系統運行 |
|
OFF |
向下 |
系統停止 |
7、 H35-00的DIP開關撥碼定義
|
DIP開關 |
位號 |
符號 |
信號定義 |
備注 |
|
|
1 |
Term-PORT0 |
終端電阻開關1（PORT0） |
ON：有終端電阻； OFF：無終端電阻 |
|
2 |
Term-PORT1 |
終端電阻開關2（PORT1） |
ON：有終端電阻； OFF：無終端電阻 |
|
|
3 |
RMC-SW |
遠程控制開關 |
ON：遠程控制允許；OFF：遠程控制禁止 |
