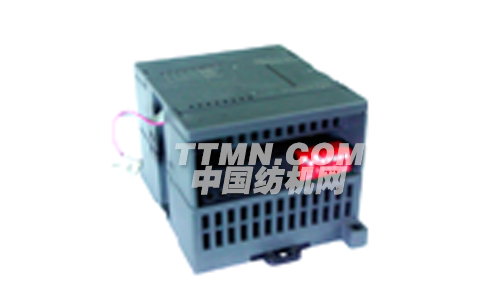

EM231 稱重模塊
發布時間：2015-03-27
2路稱重傳感器信號輸入，光電隔離，采樣率20Hz（單通道）/10Hz（雙通道）；6 VDC、每路150mA激勵電源輸出16位采樣精度，采用硬件濾波技術，測量值更加準確穩定；供電電源有反接保護、浪涌吸收功能，可適用于惡劣的工作環境。
概覽：
|
名稱： |
EM231 稱重模塊 |
|
規格參數： |
2路傳感器信號輸入，16bit，采樣率20Hz（單通道）/10Hz（雙通道）， 6 VDC、每路150mA激勵電源輸出 |
|
訂貨號： |
CTS7 231-7WB32 |
技術參數：
|
規格項目 |
CTS7 231-7WB32 |
|
功耗 |
5W |
|
電源損耗 |
|
|
+5VDC消耗電流 |
＜140mA |
|
L+消耗電流 |
＜100mA |
|
L+線圈電壓范圍 |
20.4－28.8VDC |
|
LED指示燈 |
電源指示良好ON＝24VDC供電正常，OFF=無24VDC供電 SF：閃爍＝輸入信號錯誤，OFF＝無錯 |
|
輸入類型 |
應變儀，采用4線或6線技術接線方式 |
|
輸入范圍 |
0~1mV/V 0~2mV/V 0~3mV/V 0~4mV/V |
|
輸入點數 |
2AI |
|
隔離特性 |
|
|
現場至邏輯 |
500VAC |
|
現場至24VDC |
500VAC |
|
24V到邏輯 |
500VAC |
|
共模輸入范圍（輸入通道至輸入通道） |
0 |
|
共模抑制 |
>120dB@120VAC |
|
輸入分辨率 |
|
|
溫度系數零點 |
≤±0.1uV/K |
|
測量原理 |
Sigma-Delta |
|
到傳感器的導線長度 |
最大500米 |
|
噪聲抑制 |
85db@50Hz/60Hz |
|
數據字格式 |
電壓：0至＋32000 |
|
分辨率 |
16位 |
|
基本誤差 |
0.05％Fs |
|
重復性 |
0.1％Fs |
安裝規格：
端子連接
稱重模塊是一款高精度的測量模塊，它必須可靠的測量低信號電平（大約1.5uV）。因此，要獲得無故障的操作，合適的組裝和電纜連接是至關重要的。
在連接稱重傳感器時，應遵守如下規則：
? 如果準備連接一個以上傳感器（稱重傳感器必須并聯），則必須使用一個接線盒。若稱重傳感器到模塊或到接線盒的距離大于稱重傳感器可用電纜的長度，應該使用專門的延長盒。
? 電纜的屏蔽始終應通到接線盒或延長盒的電纜壓蓋處。
? 規定的線路上應使用紐絞線對電纜，而且應該屏蔽：
---傳感器線SEN+/SEN-；
---測量電壓線SIG+/SIG-；
---電源電壓線EXC+/EXC-。
? 屏蔽線必須接到屏蔽接頭卡子上。
1、四線制接法
連接四線制傳感器時，一定要在接線盒中將EXC+與SENS+短接，EXC-與SENS-短接，否則稱重模塊可能無法正常工作。
2、六線制接法
3、模塊接線圖
撥碼開關設置
|
撥碼開關配置 |
||
|
撥碼開關1、2、3、4、5、6 |
設置 |
功能 |
|
SW1、2 |
01 |
選擇1mV/V傳感器類型 |
|
00 |
選擇2mV/V傳感器類型（默認） |
|
|
10 |
選擇3mV/V傳感器類型 |
|
|
11 |
選擇4mV/V傳感器類型 |
|
|
SW3 |
0 |
選擇雙通道工作模式（默認） |
|
1 |
選擇單通道工作模式 |
|
|
SW4 |
0 |
選擇濾波方式1（默認） |
|
1 |
選擇濾波方式2 |
|
|
SW5、6、7、8 |
00 |
保留 |
|
備注： ? 默認狀態：000000 ? 濾波方式根據調試，需要由軟件進行設置 |
||
