4點模擬量輸入和1點模擬量輸出模塊，光電隔離，12位精度，電壓或電流輸入輸出。

模擬量輸入采用先進濾波算法，采樣頻率500Hz，采樣穩定精準，抗

概覽：

校準、量程與增益選擇

• 輸入校準

    由于校準調節影響到模擬多路開關后的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，因而即使在校準后，同一輸入信號在不同通道上的讀數也就會存在輕微的差異。

    模塊內部對輸入已經做了濾波處理，測量結果比較穩定。如果要求更好的性能參數，可以啟動用于模塊所有輸入的模擬輸入濾波器，計算平均值時，選擇64次以上的采樣次數。

    校準步驟如下：

    1、切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。

    2、接通PLC系統的CPU和模塊電源，等待15分鐘以上。

    3、用一個變送器、一個電壓輸入源或一個電流輸入源，將零值信號加到模塊的一個輸入端。

    4、在CPU中讀取該輸入端的測量值讀數。

    5、調節OFFSET(偏移)電位器，直到該讀數為零，完成調零校準。

    6、接著，在該輸入端輸入一個滿刻度值信號，讀出CPU中的測量值讀數。

    7、調節GAIN(增益)電位器，直到該讀數為32000。

    8、必要時，重復步驟3～7。


• 量程與增益選擇

表1所示為如何用DIP開關設置EM235模塊。開關SW1到SW6可選擇模擬量輸入范圍和分辨率。所有的輸入設置成相同的模擬量輸入范圍和格式。 表2所示為如何選擇單/雙極性（SW6）、增益（開關SW4和SW5）和衰減（開關SW1、SW2和SW3）。下列表中，ON為接通，OFF為斷開。

表1  EM235選擇模擬量輸入范圍和分辨率的開關表



?單極性						滿量程輸入	分辨率
SW1	SW2	SW3	SW4	SW5	SW6
ON	OFF	OFF	ON	OFF	ON	0- 50 mV	12.5 μV
OFF	ON	OFF	ON	OFF	ON	0 - 100 mV	25 μV
ON	OFF	OFF	OFF	ON	ON	0 - 500 mV	125 μV
OFF	ON	OFF	OFF	ON	ON	0 -1 V	250 μV
ON	OFF	OFF	OFF	OFF	ON	0 - 5 V	1.25 μV
ON	OFF	OFF	OFF	OFF	ON	0 -20 mA	5 μA
OFF	ON	OFF	OFF	OFF	ON	0 -10 V	2.5 mV
雙極性						滿量程輸入	分辨率
SW1	SW2	SW3	SW4	SW5	SW6
ON	OFF	OFF	ON	OFF	OFF	±25 mV	12.5 μV
OFF	ON	OFF	ON	OFF	OFF	±50 mV	25 μV
OFF	OFF	ON	ON	OFF	OFF	±100 mV	50 μV
ON	OFF	OFF	OFF	ON	OFF	±250 mV	125 μV
OFF	ON	OFF	OFF	ON	OFF	±500 mV	250 μV
OFF	OFF	ON	OFF	ON	OFF	±1 V	500 μV
ON	OFF	OFF	OFF	OFF	OFF	±2.5 V	1.25 mV
OFF	ON	OFF	OFF	OFF	OFF	±5 V	2.5 mV
OFF	OFF	ON	OFF	OFF	OFF	±10 V	5 mV

表2  EM235選擇單/雙極性、增益和衰減的開關表



?EM 235 開關						單/雙極性選擇	增益選擇	衰減選擇
SW1	SW2	SW3	SW4	SW5	SW6
					ON	單極性
					OFF	雙極性
			OFF	OFF			x1
			OFF	ON			x10
			ON	OFF			x100
			ON	ON			無效
ON	OFF	OFF						0.8
OFF	ON	OFF						0.4
OFF	OFF	ON						0.2

輸入數據格式

注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符號位(0表示正數)，對單極性格式，3個連續的0使得ADC計數 值每變化1個單位，則數據字的變化是以8為單位變化的。對雙極性格式，4個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以16為單位變化 的。

輸出數據格式

注意：數模轉換器（DAC）的12位讀數，其輸出數據格式是左端對齊的，最高有效位是符號位(0表示是正數)，數據在裝載到DAC寄存器之前，4個連續的0是被裁斷的，這些位不影響輸出信號值。

EM235-0KD的測量誤差說明

EM235-0KD性能參數表里模擬量輸入特性之“測量誤差”項,我們產品出廠校準是在+/-10V(EM235-0KD)做的，如果工作在其他量程時，發現誤差偏大，可按照“校準與量程選擇”里面說明的方法重新校準。



關于誤差：

可通過校準消除的偏差，都不是真正的誤差，只有飄忽不定的偏差，才是真正的誤差。

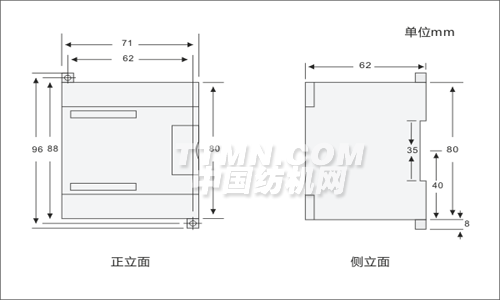

  安裝規格：

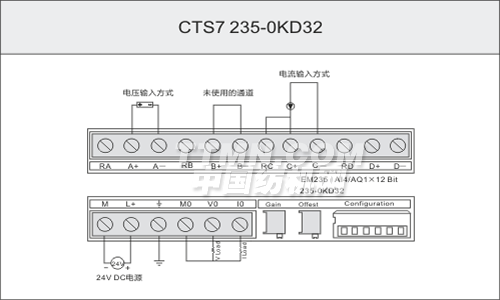

接線圖：
