EM231高速高精度模擬量輸入模塊
發布時間：2015-03-27
4路電壓輸入, 16BIT，集成兩路10V DC輸出；
采用先進硬件濾波，16位精度，采樣頻率500Hz，采樣非常穩定、準確；總線隔離，可靠性高，抗干擾能力強。
概覽：
| 規格參數 |
訂貨號 |
| TrustPLC CTSC-200 EM231高速高精度模擬量輸入模塊，4路電壓輸入, 16BIT，集成兩路10V DC輸出 | CTS7 231-7HC32 |
|
物理特性 |
|
|

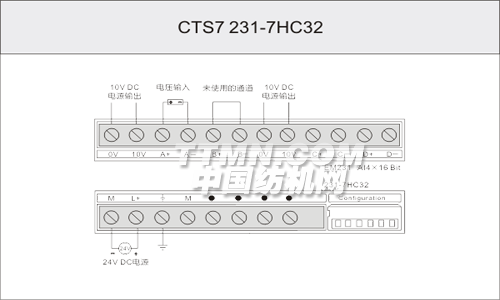

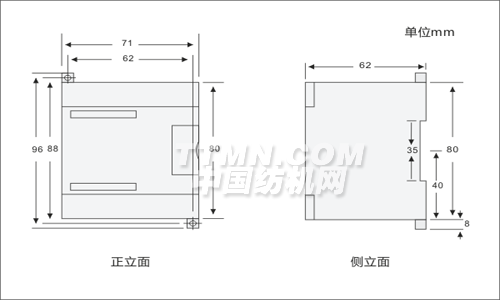

尺寸(寬×高×深) |
71.2×80×62mm |
|
功耗 |
3.5W |
|
電流損耗 |
|
|
+5V DC消耗電流 |
40 mA |
|
L+ |
35 mA |
|
L+線圈電壓范圍 |
20.4～28.8V DC |
|
LED燈指示 |
24V 電源狀態，亮表示電源正常，滅表示電源故障 |
|
電源部分 |
|
|
輸出電壓 |
10V DC |
|
額定輸出電流 |
10mA |
|
輸出短路保護 |
是 |
|
模擬量輸入特性 |
|
|
輸入點數 |
4 |
|
隔離(現場與邏輯電路間) |
有 |
|
輸入類型 |
差分輸入 |
|
量程 |
±10V, ±5V |
|
最大輸入電壓 |
30V |
|
最大輸入電流 |
25 mA |
|
極性反接保護 |
有 |
|
允許的差分電壓 |
|
|
UCM電壓 |
3V |
|
輸入地與電源地之間的最大差分電壓 |
75V DC |
|
電流輸入 |
0～20 mA |
|
測量原理 |
連續接近 |
|
每通道轉換時間 |
小于1ms |
|
四通道最大轉換時間 |
小于4ms |
|
精度 |
15位+符號位 |
|
共模抑制比 |
大于85dB，DC - 60Hz |
|
電壓測量誤差(極限值) |
小于0.1% |
|
線性誤差 (整個量程) |
± 0.05 % |
|
AD轉換器分辨率 |
16位 |
量程選擇
下表所示為如何用DIP開關設置EM 2314AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。下表中，ON為接通，OFF為斷開。
需要特別注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
| SW1 | SW2 | SW3 | 滿量程輸入 | 分辨率 |
| OFF | OFF | ON | ± 10 V | 312.5uV |
| ON | OFF | ± 5 V |
156.25uV |
濾波特性選擇表
下表所示為如何用DIP開關設置EM 231-7HC模塊的濾波功能，模塊出廠默認SW6為OFF
| 開關 | 設置特性 | 階躍相應時間 |
| SW6 | OFF：加濾波 | OFF：4mS |
| ON：不加濾波 | ON：2mS |
