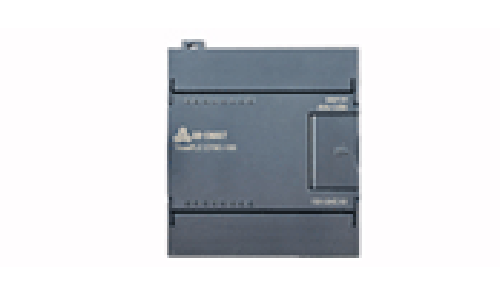

EM223數字量輸入輸出模塊,晶體管輸出
發布時間：2015-03-27
4點輸入/4點輸出，8點輸入/8點輸出，16點輸入/16點輸出，24V DC;
采用光電隔離技術和輸入模塊濾波擾動技術。
概覽：
| 規格參數 |
訂貨號 |
| TrustPLC CTSC-200 EM223數字量I/O模塊，4點輸入/4點輸出，24V DC | CTS7 223-1BF32 |
| TrustPLC CTSC-200 EM223數字量I/O模塊，8點輸入/8點輸出，24V DC | CTS7 223-1BH32 |
| TrustPLC CTSC-200 EM223數字量I/O模塊，16點輸入/16點輸出，24V DC | CTS7 223-1BL32 |
| 特性 |
4點輸入/4點輸出 24V DC |
8點輸入/8點輸出 24V DC |
16點輸入/16點輸出 24V DC |
|
訂貨號 |
CTS7 223-1BF32 | CTS7 223-1BH32 | CTS7 223-1BL32 |
|
物理特性 |
|||
|
尺寸(寬×高×深) |
46×80×62mm |
71.2×80×62mm |
138×80×62mm |
|
功耗 |
2W |
3W |
3W |
| 輸入特性 | |||
| 輸入點數 | 4 | 8 | 16 |
| 輸入類型 | 漏型/源型 | ||
| 輸入電壓 | |||
| 額定值 | 24V DC | ||
| 最大允許電壓 | 30V DC | ||
| 浪涌電壓 | 35V DC， 0.5秒 | ||
| 信號"1" | 15～30V | ||
| 信號"0" | 0～5V | ||
| 隔離 | |||
| 光電隔離 | 500V AC，持續時間1分鐘以內 | ||
| 每組隔離點數 |
4點 |
4點 |
8點 |
| 最長輸入時延 |
4.5毫秒 |
||
| 漏電流 |
最大1mA AC |
||
| 電纜長度 | |||
| 非屏蔽 | 300 米 | ||
| 屏蔽 | 500 米 | ||
| 可同時為 ON 的輸入點數 | |||
| 40℃ | 4 | 8 | 16 |
| 50℃ | 4 | 8 | 16 |
|
輸出特性 |
|||
|
輸出點數 |
4 |
8 |
16 |
|
輸出類型 |
固態－MOSFET |
||
|
輸出電壓 |
|||
|
額定負載電壓 允許電壓范圍 信號"1" 信號"0" |
24V DC 20.4～28.8V DC 最小20V DC 最大0.1V DC（10K歐姆負載） |
||
|
輸出電流 |
|||
|
信號"1" 輸出組數 每組輸出點數 同時為ON的輸出點數 每組最大電流 燈載 接觸電阻 每點峰值電流 浪涌電流（最大） |
0.5A 1 4 4 2A 5W 0.3歐姆 10微安 8A，100毫秒 |
0.5A 2 4 8 4A 5W 0.3歐姆 10微安 8A，100毫秒 |
0.5A 3 4/4/8 16 2/2/4A 5W 0.3歐姆 10微安 8A，100毫秒 |
|
隔離 |
光耦隔離，500V AC，持續時間1分鐘以內 |
||
|
每組隔離點數 |
4點 |
4點 |
4/4/8點 |
|
輸出延時 |
|||
|
關－開 開－關 |
最大50微妙 最大200微妙 |
||
|
電纜長度 |
|||
|
非屏蔽 |
150 米 |
||
|
屏蔽 |
500 米 |
||
|
+5V DC消耗電流 |
54 mA |
63 mA | 173 mA |

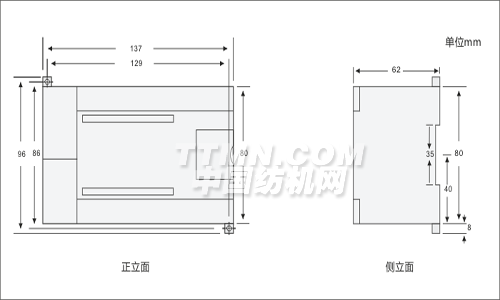

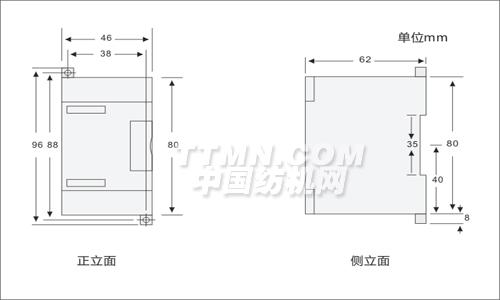

安裝規格：
2.CTS7 223-1BH32
3.CTS7 223-1BL32

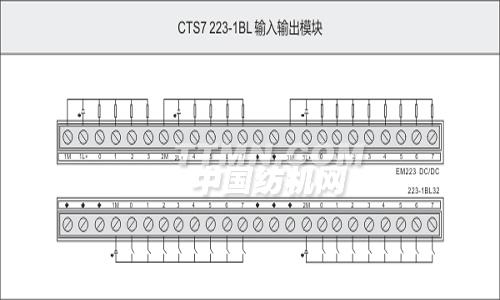

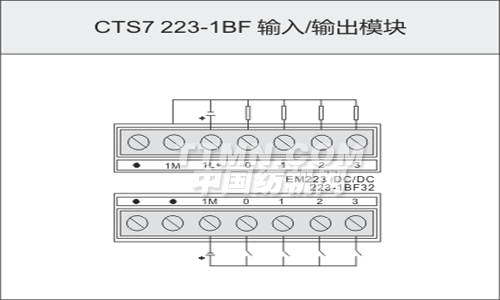

接線圖：
