EM222繼電器輸出模塊
發布時間：2015-03-27
繼電器輸出模塊，8點/16點輸出，2A。
繼電器輸出端帶有吸收浪涌電路，防止對外干擾。
概覽：
|
規格參數 |
訂貨號 |
|
TrustPLC CTSC-200 EM222繼電器輸出模塊，8點 |
CTS7 222-1HF32 |
|
TrustPLC CTSC-200 EM222繼電器輸出模塊，16點 |
CTS7 222-1HH32 |
|
特性 |
8點輸出，繼電器
|
16點輸出，繼電器
|
| 物理特性 | ||
| 尺寸(寬×高×深) |
46×80×62mm
|
71.2×80×62mm
|
| 功耗 |
2W
|
3W
|
| 輸出特性 | ||
| 輸出點數 |
8
|
16
|
| 輸出類型 |
繼電器－干觸點
|
|
| 輸出電壓范圍 |
DC：5～30V，AC：5～250V
|
|
| 輸出電流 | ||
|
信號"1"
輸出組數
每組輸出點數
同時為ON的輸出點數
每組最大電流
燈載
接觸電阻
浪涌電流（最大）
短路保護
|
2A
2
4
8
8A
5W
0.2歐姆
8A，100毫秒
外部提供
|
2A
4
4
16
8A
5W
0.2歐姆
7A，觸點關閉時
外部提供
|
| 隔離 | ||
|
每組隔離點數
線圈和邏輯電源之間
線圈和觸點之間
電阻（線圈和觸點之間）
|
4點
無
1500V AC,持續1分鐘
最小100MΩ
|
|
| 繼電器特性 | ||
|
開關延時
開關頻率（最大）
機械開關次數(空載)
觸點壽命(額定負載)
|
15ms
1HZ
10,000,000
100,000
|
|
|
電纜長度
|
||
|
非屏蔽
|
150 米
|
|
|
屏蔽
|
500 米
|
|
|
功率損耗
|
||
|
從背板總線(+5V DC)
|
56 mA
|
80 mA
|
安裝規格：

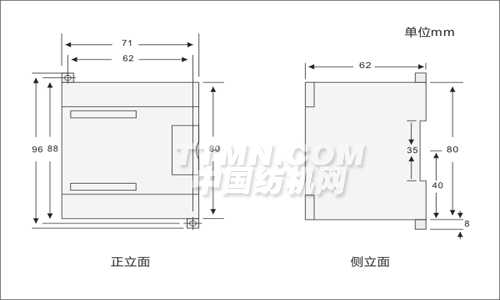

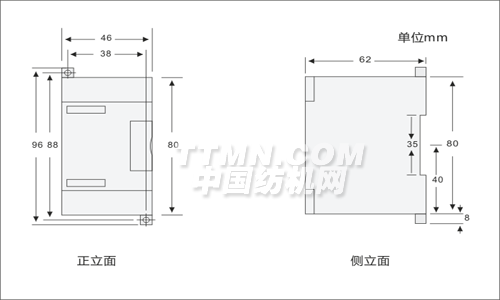

尺寸圖：
1.CTS7 222-1HF32
2.CTS7 222-1HH32

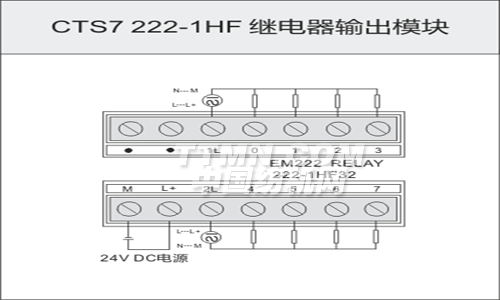

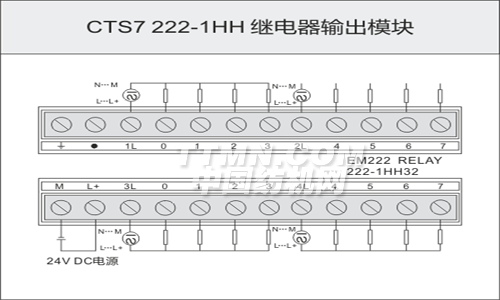

接線圖：
