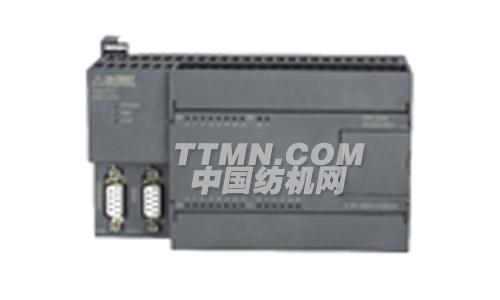

CPU226M，24點數字量, 晶體管輸出
發布時間：2015-03-26
本機集成3個通訊口，其中1個PPI，1個PPI/FPORT，1個FPORT，14DI/10DO 共24個數字量I/O，程序空間72KB，數據空間110KB；6個獨立的30KHz高速計數器，2路獨立20KHz高速脈沖輸
概覽：
|
規格參數 |
訂貨號 |
|
|
CTS7 216-1AD33-0X24 |
TrustPLC CTSC-200 CPU226M，24VDC電源，14DI/10DO×24VDC，1個PPI，1個自由口，1個PPI/自由口，24KB程序，10KB數據，支持外部電池和存儲卡
|
物理特性 |
|
|
尺寸(寬×高×深) |
137×80×62mm |
|
功耗 |
9W |
|
存儲器特性 |
|
|
程序存儲器 |
基本24KB，可擴展至72KB |
|
數據存儲器 |
基本10KB，可擴展至110KB |
|
超級電容 |
約112小時（典型值） |
|
外接電池（可選） |
約200天（典型值） |
|
常規特性 |
|
|
定時器總數 1ms 10ms 100ms |
256 4 16 236 |
|
計數器總數 |
256(由超級電容備份) |
|
內存存貯器位 |
256(由超級電容備份) |
|
內部存貯位掉電保持 |
112 |
|
時間中斷 |
2個1ms分辨率 |
|
邊沿中斷 |
4個上升沿和/或4個下降沿 |
|
模擬電位器 |
2個8位分辨率 |
|
布爾量運算執行時間 |
0.15μs |
|
浮點運算執行時間 |
8μs |
|
時鐘 |
內置 |
|
電源供應 +5V 24V |
660mA 280mA |
|
集成的通信功能 |
|
|
通訊接口 |
(216-1AD型)3個通信口，PORT0:PPI，RS485，PORT1:PPI/自由口，RS232和RS485兩種電平，F(xiàn)PORT:自由通訊口，RS485 |
|
PPI波特率 |
9.6, 19.2和187.5k |
|
自由口波特率 |
1.2kbaud 至 115.2k |
|
每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 |
波特率為187.5時1000米，38.4k時1200米 50米 |
|
最大站點數 |
每段32個站，每個網絡126個站 |
|
最大主站數 |
32 |
|
點到點(PPI主站模式) |
是(NETR/NETW)，共8個，2個保留 |
|
I/O特性 |
|
|
本機數字量輸入點數 |
14 |
|
輸入類型 |
漏型/源型 |
|
本機數字量輸出點數 |
10 |
|
輸出類型 |
固態——MOSFET |
|
數字I/O映象區 |
256(128輸入/128輸出) |
|
模擬I/O映象區 |
64(32輸入/32輸出) |
|
允許最大擴展I/O模塊數 |
7 |
|
最大數字量I/O點數 |
230 |
|
最大模擬量I/O點數 |
56AI/28AO |
|
脈沖捕捉輸入 |
14 |
|
脈沖輸出 |
2×20KHz |
|
高速計數器 總數 單相計數器 兩相計數器 |
6 6×30KHz 4×20KHz |
|
數字量輸入特性 |
|
|
本機集成數字量輸入點數 |
14 |
|
輸入類型 |
漏型/源型 (IEC 類型1/漏型) |
|
額定電壓 |
24V DC |
|
最大持續允許電壓 |
30V DC |
|
邏輯1信號 ( 最小) |
18 VDC，2.5mA |
|
隔離(現場與邏輯) |
有 |
|
同時接通的輸入 |
14 |
|
最大電纜長度 |
500米(標準輸入) |
|
數字量輸出特性 |
|
|
本機集成數字量輸出點數 |
10 |
|
輸出類型 |
固態 - MOSFET(源型) |
|
額定電壓 |
24V DC |
|
輸出電壓范圍 |
20.4至 28.8 VDC |
|
邏輯1信號(最小) |
20 VDC，最大電流 |
|
每點額定電流(最大) |
0.75A |
|
燈負載(最大) |
5 W |
|
接通電阻(接點) |
0.3 W典型值(0.6W最大值) |
|
隔離(現場與邏輯) |
有 |
|
延時(最大) |
|
|
脈沖頻率(最大) |
20KHz(Q0.0和Q0.1) |
|
同時接通的輸出 |
10 |
|
兩個輸出并聯 |
是，僅輸出同組時 |
|
最大電纜長度 |
|
配件及相關鏈接：
1、編程電纜：CTS7 191-USB10；
2、電池：CTS7 291-8BA33；
3、編程卡：CTS7 291-PC001；
4、存儲卡：CTS7 291-MC064/MC256；
5、差分模塊：CTS7 291-EC001。
典型應用：應用特點：3個通信口、高速的運算能力、大的程序空間及強大的擴展能力，滿足很多高性能及較多模擬控制的復雜控制場合。

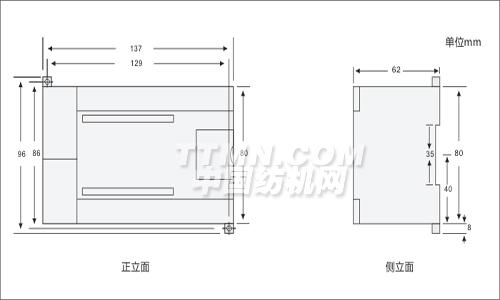

安裝規格：

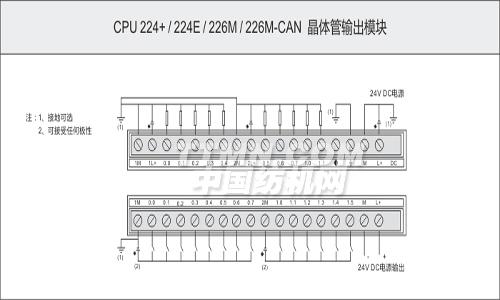

Wiring Diagram
通訊端口定義：
|
連接器 |
孔 |
PORT0 |
PORT1 |
FPORT |
|
|
1 |
機殼接地 |
機殼接地 |
1：機殼接地 |
|
2 |
邏輯地 |
RS232信號RXD |
2：RS485信號B/+ |
|
|
3 |
RS485信號B |
RS485信號B |
3：RS485信號A/- |
|
|
4 |
發送申請 |
發送申請 |
|
|
|
5 |
邏輯地 |
邏輯地 |
|
|
|
6 |
+5V，100Ω |
+5V，100Ω |
|
|
|
7 |
+24V |
空/+24V |
|
|
|
8 |
RS485信號A |
RS485信號A |
|
|
|
9 |
10位協議選擇（輸入） |
RS232信號TXD |
|
|
|
連接器外殼 |
機殼接地 |
機殼接地 |
|
