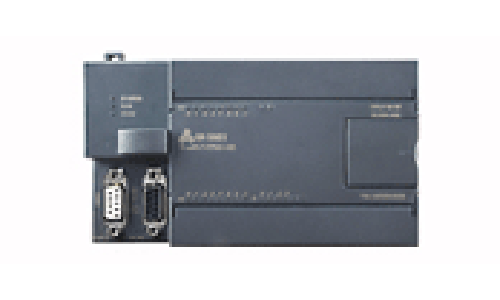

CPU224+,24點數字量,繼電器輸出
發布時間：2015-03-26
本機集成2個通訊口，其中1個PPI，1個自由通信口(FPORT)，內部集成MODBUS等通信協議，14DI/10DO共24個數字量I/O，程序空間16KB，數據空間108KB，6個獨立的30KHz高速計數器，2路獨立
概覽：
| 規格參數 |
訂貨號 |
| TrustPLC CTSC-200 CPU224+，220VAC電源，14DI×24VDC，10DO×Relay | CTS7 214-1BD33-0X24 |
| 物理特性 | |
| 尺寸(寬×高×深) | 137×80×62mm |
| 功耗 | 7W |
| 存儲器特性 | |
| 程序存儲器 |
基本12KB，可擴展至16KB |
| 數據存儲器 |
基本8K，可擴展至108KB |
| 超級電容 |
約112小時(典型值) |
|
外接電池（可選） |
約200天(典型值) |
| 常規特性 | |
|
定時器總數 1ms 10ms 100ms |
256 4 16 236 |
| 計數器總數 | 256(由超級電容備份) |
| 內存存貯器位 | 256(由超級電容備份) |
| 內存存貯器位掉電保持 | 112 |
| 時間中斷 | 2×1ms分辨率 |
| 邊沿中斷 | 4個上升沿和/或4個下降沿 |
| 模擬電位器 | 2個8位分辨率 |
| 布爾量運算執行時間 | 0.15μs |
| 浮點運算執行時間 | 8μs |
| 時鐘 | 內置 |
|
定時器總數 +5V 24V |
660mA 280mA |
| 集成的通信功能 | |
| 通訊接口 | 2個通信口，PORT0:PPI，RS485電平，FPROT:自由通訊口，RS485和RS232兩種電平 |
| PPI波特率 | 9.6, 19.2和187.5k |
| 自由口波特率 | 1.2kbaud 至 115.2k |
|
每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 |
波特率為187.5時1000米，38.4k時1200米 50米 |
| 最大站點數 | 每段32個站，每個網絡126個站 |
| 最大主站數 | 32 |
| 點到點(PPI主站模式) | 是(NETR/NETW)，共8個，2個保留 |
| I/O特性 | |
| 本機數字量輸入點數 | 14 |
| 輸入類型 | 漏型/源型 |
| 本機數字量輸出點數 | 10 |
| 輸出類型 | 繼電器，干觸點 |
| 數字I/O映象區 | 256(128輸入/128輸出) |
| 模擬I/O映象區 | 64(32輸入/32輸出) |
| 允許最大擴展I/O模塊數 | 7 |
| 最大數字量I/O點數 |
230 |
| 最大模擬量I/O點數 |
56AI/28DO |
| 脈沖捕捉輸入 | 14 |
|
高速計數器 總數 單相計數器 兩相計數器 |
6 6×30KHz 4×20KHz |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 14 |
| 輸入類型 | 漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 | 24V DC |
| 最大持續允許電壓 | 30V DC |
|
邏輯1信號 ( 最小) 邏輯0信號 ( 最大) |
18 VDC，2.5mA 5 VDC，1mA |
|
隔離(現場與邏輯) 光電隔離 隔離組 |
有 500V AC，1分鐘 見接線圖 |
| 同時接通的輸入 | 14 |
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 10 |
| 輸出類型 | 繼電器，干觸點 |
|
每點額定電流(最大) 浪涌電流(最大) |
2A 5A，觸點關閉 |
| 燈負載(最大) | 5 WDC/200WAC |
| 接通電阻(接點) | 0.2歐姆 |
| 同時接通的輸出 | 10 |
| 兩個輸出并聯 | 是，僅輸出同組時 |
|
最大電纜長度 屏蔽 非屏蔽 |
500米(標準輸出) 150米(標準輸出) |
典型應用：配件及相關鏈接：
1、編程電纜：CTS7 191-USB10；
2、電池：CTS7 291-8BA33；
3、編程卡：CTS7 291-PC001；
4、存儲卡：CTS7 291-MC064/MC256；
5、差分模塊：CTS7 291-EC001。
應用特點：2個通信口、高速的運算能力及強大的擴展能力滿足很多高性能的小型控制系統。

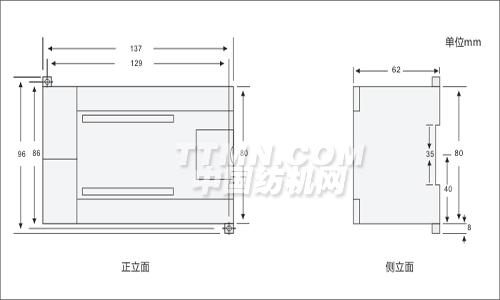

安裝規格：
接線圖：
通訊端口定義
|
連接器
|
插針號
|
FPORT（RS232/RS485)
|
PORT0(RS485)*1
|
|
1
|
機殼接地
|
機殼接地
|
|
2
|
RXD(RS232)
|
24V地
|
|
|
3
|
RS-485信號B
|
RS-485信號B
|
|
|
4
|
CTS(RS232)
|
NC
|
|
|
5
|
邏輯地
|
邏輯地
|
|
|
6
|
+5V，100Ω串聯電阻器
|
+5V，100Ω串聯電阻器
|
|
|
7
|
RTS(RS232)
|
+24V
|
|
|
8
|
RS-485信號A
|
RS-485信號A
|
|
|
9
|
TXD(RS232)
|
NC
|
|
|
連接器外殼
|
機殼接地
|
機殼接地
|
