TP10觸摸操作面板
發布時間：2015-03-26
TP10觸摸操作面板
Copanel TP10觸摸操作面板，10.4寸，800×600，TFT真彩，RS485，26萬色，真彩色數字屏
訂貨數據
|
產品數據 |
定貨號 |
|
Copanel TP10觸摸操作面板，10.4寸，800×600，TFT真彩，RS485，26萬色，真彩色數字屏 |
CTS6 T10-CH020 |
技術規格
|
規格項目 |
TP10 |
|
|
顯 示 屏 |
類型 |
10.4英寸 |
|
分辨率（寬×高，象素） |
800 ×600 |
|
|
色度 |
26萬色（彩色） |
|
|
亮度（CD/㎡） |
350 |
|
|
視覺度（上下左右） |
50/60/75/75 |
|
|
背光燈 |
LED |
|
|
背光燈的平均亮度壽命（25℃） |
20000小時（典型值） |
|
|
重量 |
2.0KG |
|
|
安裝角度 |
垂直 |
|
|
接口 |
RS485/RS232/USB （SD卡、CAN、LAN預留） |
|
|
變量 |
項目中的變量數目 |
2048 |
|
報警 |
報警類別的數目 |
32 |
|
離散量報警的數目 |
2000 |
|
|
模擬量報警的數目 |
200 |
|
|
報警的長度（字符數） |
50 |
|
|
畫面 |
畫面數目 |
100 |
|
每個畫面的域數目 |
200 |
|
|
每個畫面的變量數目 |
200 |
|
|
每個畫面的復雜對象的數目 |
5 |
|
|
配方 |
配方的數目 |
100 |
|
每個配方中的元素數目 |
500 |
|
|
每個配方的數據記錄數目 |
200 |
|
|
記錄 |
記錄數 |
20 |
|
每條記錄中的條目數 |
5，000，000 |
|
|
趨勢 |
趨勢數目 |
300 |
|
文本圖形列表 |
文本列表的數目 |
400 |
|
圖形列表的數目 |
500 |
|
|
所有列表的數目 |
500 |
|
|
每個文本或圖形列表的條數目 |
256 |
|
|
圖形對象的數目 |
1000 |
|
|
用戶管理 |
用戶組 |
50 |
|
授權 |
32 |
|
|
用戶個數 |
50 |
|
|
項目文件大小 |
10MB |
|
|
可組態的系統鍵 |
無 |
|
|
在線連接（同時） |
8 |
|
|
在線語言（同時） |
有 |
|
|
字體 |
宋體 |
|
|
幫助系統 |
有 |
|
|
任務計劃（計時功能） |
有 |
|
|
附加功能 |
無 |
|
|
軟件設置 |
觸摸屏校準設置 |
|
|
觸摸屏作反饋聲使能設置 |
||
|
LED背光燈開關使能設置 |
||
|
實時時鐘(RTC)設置 |
||
|
系統版本信息顯示項 |
||
通用規格
觸摸面板
類型
4線電阻式
透明度
80%以上
響應速度
10ms以內
壽命
100萬次以上
音頻輸出
觸摸面板操作
有音頻反饋
通訊
RS4, 85<, SPAN style="FONT-WEIGHT: normal;
FONT-SIZE: 9pt; COLOR: rgb(91,91,91); FONT-FAMILY: 'Arial'">
2路 RS485通訊，
PPI/MPI、MODBUS、
Omron Hostlink/Multilink、
Mitsubishi Protocol 4協議
USB 主
2路主USB 1.1
USB 從
1路從USB 1.1
電源
工作電壓
9VDC~28VDC
額定電壓
24VDC
額定電流
0.3A

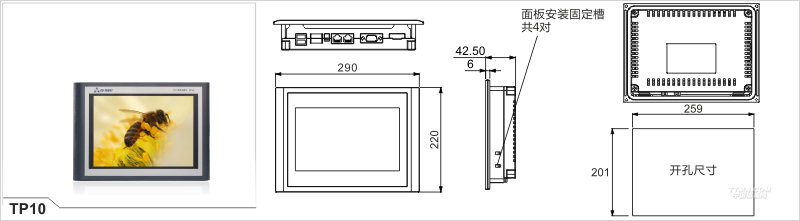

機械尺寸
前面板（長X寬 mm）
290×222
開孔（長X寬 mm）
259×201
環境條件
工作溫度
-10℃~60℃
運輸、儲存溫度
-20℃~70℃
濕度
10%~90%，無結露
正弦振動
10 to 50Hz(3軸線方向，1G)
包裝跌落
1M高度,自由跌落
端口：
