EM132模擬量輸出模塊
發布時間：2015-03-26
2點模擬量輸出模塊，光電隔離，±10V電壓或0-20mA電流輸出。
本身集成CPU處理器，采用先進的濾波技術。
概覽：
|
規格參數
|
訂貨號
|
|
TrustPLC CTSC-100 EM132模擬量輸出模塊，2路電流電壓輸出，12BIT
|
CTS7 132-0HB10
|
|
特性
|
EM132: 2 AQ × 12位
|
|
訂貨號
|
CTS7 132-0HB10
|
|
物理特性
|
|
|

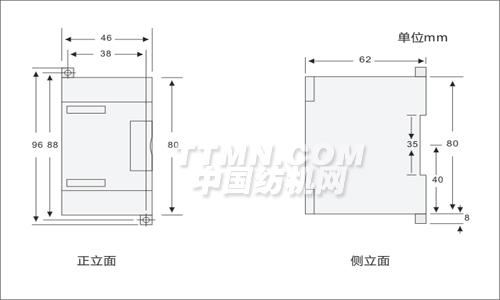

尺寸(寬×高×深)
|
46×80×62mm
|
|
功耗
|
2W
|
|
電源損耗
|
|
|
+5V DC消耗電流
|
24 mA
|
|
L+
|
61 mA
|
|
L+線圈電壓范圍
|
20.4～28.8V DC
|
|
LED燈指示
|
24V 電源狀態，亮表示電源正常，滅表示電源故障
|
| 模擬量輸出特性 | |
| 輸出點數 |
2
|
| 隔離（模擬到數字） |
無
|
|
輸出范圍
|
|
|
電壓輸出
電流輸出
|
±10V
0～20mA
|
|
輸出分辨率
|
|
|
電壓輸出
電流輸出
|
12BIT
11BIT
|
|
數據字格式
|
|
|
電壓輸出
電流輸出
|
-32000～+32000
0～32000
|
| 測量誤差 |
典型值: 滿量程的±0.5%，最壞情況：滿量程的±2%
|
|
穩定時間
|
|
|
電壓輸出
電流輸出
|
100μs
2ms
|
|
最大驅動@24V用戶電源
|
|
|
電壓輸出
電流輸出
|
最小5000Ω
最大500Ω
|

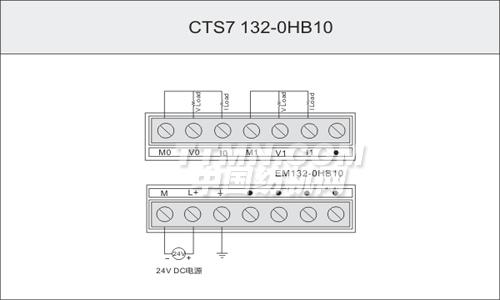

接線圖：
