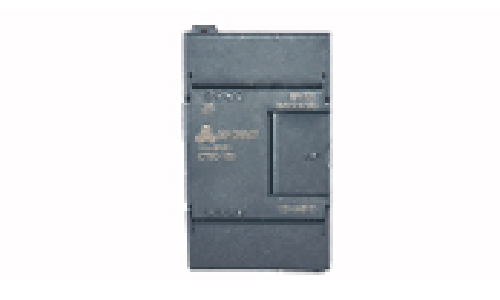

EM121數字量輸入模塊
發布時間：2015-03-26
數字量模塊，8點輸入，24V DC。
輸入模塊采用濾波抗擾動技術。
概覽：
|
規格參數
|
訂貨號
|
|
TrustPLC CTSC-100 EM121數字量輸入模塊，8點輸入
|
CTS7 121-1BF10
|
性能參數
|
特性
|
8點輸入，24V DC
|
|
訂貨號
|
CTS7 121-1BF10
|
|
物理特性
|
|
|
尺寸(寬×高×深)
|
46×80×62mm
|
|
功耗
|
2W
|
|
輸入特性
|
|
|
輸入點數
|
8
|
|
輸入類型
|
漏型/源型
|
|
輸入電壓
|
|
|
額定值
|
24V DC
|
|
最大允許電壓
|
30V DC
|
|
浪涌電壓
|
35V DC， 0.5秒
|
|
信號"1"
|
18～30V
|
|
信號"0"
|
0～5V
|
|
隔離
|
|
|
光電隔離
|
500V AC，持續時間1分鐘以內
|
|
每組隔離點數
|
4點
|
|
最長輸入時延
|
4.5毫秒
|
|
漏電流
|
最大1mA AC
|
|
電纜長度
|
|
|
非屏蔽
|
300 米
|
|
屏蔽
|
500 米
|
|
可同時為 ON 的輸入點數
|
|
|
50℃
|
8
|
|
+5V DC消耗電流
|
40 mA
|
技術特性
· 輸入端采用雙向光電隔離，可靠性高
· 先進的硬件濾波技術，濾波時間為4.5ms ，抗擾動能力強
使用規范
· 輸入信號每組可以采用共陰或共陽接法
· 輸入點的最高輸入電壓為30VDC，超過此電壓會損壞模塊
安裝規格：

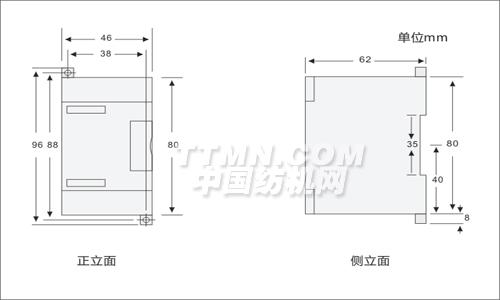

尺寸圖：

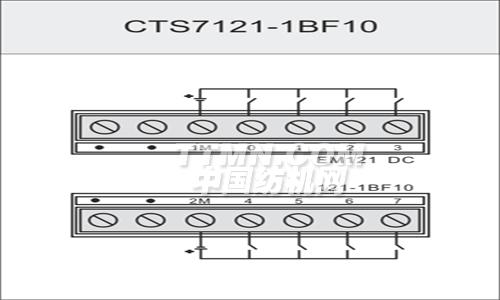

接線圖：
