91亚洲欧美强伦三区,国产精品麻豆成人AV电影艾秋,久草精品视频在线开放,久久久国产精品可乐操,五月婷婷中文字幕在线,精品丰满熟女一区二区三区蜜桃,福利姬3d全彩办公室色欲,欧美日韩国产人与动物,蜜桃av在线国产精品

聚乙烯／聚丙烯(PE／PP)雙組分復合紡粘法非 織造布是由PE、PP兩種組分的切片由各自獨立的 螺桿擠出機擠出后經熔融復合紡絲成網、加固而形 成的，其生產過程融合了復合纖維紡絲技術、紡粘 法成網技術以及針刺、水刺、熱風、熱軋等加固技 術?。為保證產品質量和順應市場需求，在雙組 分紡粘法生產線上通常會添加后整理、在線檢測及 分切等設備。產品可用作衛生巾和嬰兒尿布的覆 面材料、醫療衛生用品以及復合產品基布等。由于 PE／PP紡粘法非織造布中高密度聚乙烯(HDPE) 具有相對分子質量大、支鏈少、結晶度高、密度大的 性質，而PP為非極性結構，結晶度較高且分子中 無親水基，因此雙組分紡粘法非織造布吸濕性差， 用作衛生材料時須進行親水整理以改善其吸濕性。 紡粘法非織造布生產廠家要提高自身市場競爭力， 比較好的方法是開發多功能型紡粘法非織造布。 親水整理是賦予紡粘法非織造布功能性的一種方 法，是研制新產品和滿足市場對功能性追求的一個 途徑。1 實驗和測試方法1．1 實驗材料(1)21g／m PE／PP紡粘法非織造布，平均厚 度0．263 mm，CV值5．64％ ；(2)非離子表面活性劑A；(3)人工尿液，在2 L蒸餾水中加入18 g±0．01g NaCI，配制成溶液，在溫度為20℃ ±2~E時其表 面張力應達到70 mN／m土2 mN／m}2 J。1．2 實驗設備(1)YG814D型液體穿透儀；(2)YGO26B型電子織物強力機；(3)101A-2型電熱鼓風烘箱。1．3 整理方法本實驗采用小樣浸軋烘焙法進行親水整理，如 圖1所示。將非織造布試樣2在一定拉力的作用 下通過勻速轉動的轉輥1，該轉輥在盛有親水試劑 的槽3中轉動，轉輥的刻花表面沾有親水試劑4， 非織造布覆蓋于轉輥表面上，在轉動過程中轉輥表 面的親水試劑即轉移到非織造布上。然后，將試樣 置于一定溫度的烘

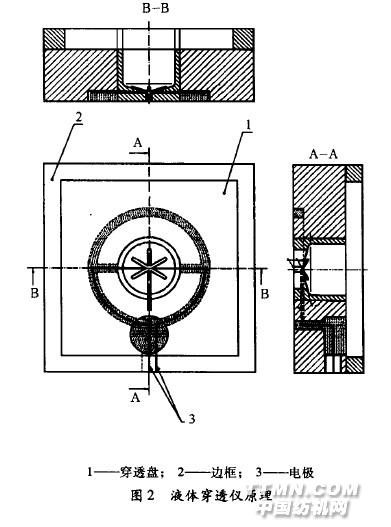

箱內，烘一定時間后取出。 整理工藝流程： 配制一定濃度整理液一浸軋整理(帶液率保 持在30％左右)一在一定溫度下烘干.1．4 測試方法對烘干后的樣品進行親水性能測試。本測試 指標為EDANA標準規定的液體穿透時間 J。依 據EDANA150．4-99 實驗方法，在125 mm × 125 mm底板上襯5層FF3W／S標準濾紙，將試樣 放于濾紙之上。試樣上有中空的穿透板，板上方放 置出液漏斗，漏斗內盛5 m1人工尿液。實驗開始 時5 m1人工尿液從漏斗流下，經過穿透板，從滲透 開始直到滲透結束，液體穿透時間通過液體接通電 路與切斷電路表示。同一樣品進行10次實驗，取 平均值即為液體穿透時間 J。圖2是液體穿透儀 的測試原理示意。 B—B A—A 1——穿透盤； 2——邊框； 3—— 電極 圖2 液體穿透儀原理.2 實驗結果及分析
