(一)主噴嘴的結構

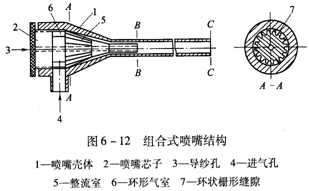

主噴嘴是噴氣織機的重要部件，主要由噴嘴芯、噴嘴殼體、噴管等組成。主噴嘴有多種結構形式，其中應用最為普遍的一種為組合式噴嘴，結構如圖6—12所示。
緯紗從導紗孔3進入噴嘴，高壓空氣由進氣孔4進入環形氣室6中，形成強旋流，然后經過整流室5，整流室5由噴嘴芯與噴嘴殼體之間的環形齒形縫隙7構成，它的環狀齒形縫隙起“切割”旋流的作用，它將大尺度的旋流分解成多個小尺度的旋流，使垂直于前進方向的流體速度減弱，而前進方向的速度分量加強，達到整流的目的。整流室的截面收縮比是根據引緯流速的要求設計的，氣流在B處匯集，進人光滑圓管BC段，從導紗孔3處吸入的緯紗在此圓管內被高速氣流加速，獲得必要的速度出噴口C后進入筘槽飛行。在主噴嘴的B處，議計的氣流靜壓低于導紗孔進口處的大氣壓力，負壓作用使環境大氣滯導紗孔進入噴管，有利于緯紗進入。
噴嘴芯在噴嘴殼體中的進出位置可調節，從而改變氣流通道的截面積，改變射流的出流量。
