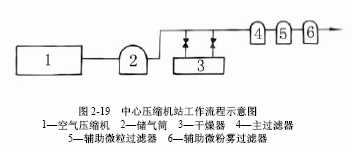

制備上述高質量的壓縮空氣使用中心壓縮機站，中心壓縮機站工作流程示意圖如圖2-19所示。空氣壓縮機1將空氣加壓到噴氣引緯要求的壓力，壓入儲氣筒2，空氣在壓縮過程中被加熱，大量的水分凝結為冷
凝水，有儲氣筒2的排水管排出。儲氣筒2內的壓縮空氣經冷凍干燥器3冷卻，同時排出水分，然后經過濾器4除去氣狀水分、油和雜質，以滿足引緯要求的壓縮空氣供應給噴氣織機使用。使用無油型空氣壓縮機可以不使用輔助過濾器，或只使用輔助微粒過濾器。
儲氣筒2穩定供氣壓力，在規定的時間提供給主噴嘴、輔助噴嘴、吸緯噴嘴等需要壓縮空氣工作的裝置。噴氣引緯的供氣系統如圖2-20所示。
主噴嘴3、4的壓縮空氣由兩部分供應：儲氣筒(air storage tank)T1通過電磁閥M向主噴嘴間斷地供應壓力較高的壓縮空氣，用于引緯；儲氣筒T5的壓縮空氣經低壓調壓閥V1后，以較低的壓力持續地向主噴嘴供應，使主噴嘴始終保持著較弱的射流，控制主噴嘴內的緯絲頭端，并輔助操作工作緯絲引線頭的工作。儲氣筒T2、T3的壓縮空氣經電磁閥S1、S2、??S9供應給分組的輔助噴嘴5，每2～4只輔助噴嘴被分成一組，由一只電磁閥控制它們的噴射時間。位于出梭口處輔助噴嘴的供氣壓力大于進梭口處輔
