卷緯
卷緯就是把筒子卷裝的紗線卷繞成符合有梭織造要求并適合梭子形狀的紆子，它是在卷緯機上進行的。
有梭織機的補緯方式有手工換梭，自動換梭和自動換紆。紆管的形式不但和補緯的方式有關，還和卷繞的原料有關。如圖5-4所示是幾種常見的紆管，紆管的管身上有深淺、疏密不等的槽紋線，分別用于不同的紗線。如表面沒有槽紋或槽紋淺而疏，適用于纖細長絲。圖5-4（d）所示為半空心的紆管，常用于粗紡毛紗的卷裝。在黃麻織機上，為增加紆子容紗量，采用無紆管的紆子。紆管的材料常用木材，塑料或紙粕。
（a）普通織機用的紆管（b）自動換紆織機用的紆管
（c）自動換梭織機用的紆管（d）半空心紆管
圖5-4幾種不同的紆管
一、卷緯成形與工藝要求
紆子的卷繞成形由紆管的旋轉，導紗器（或紆管）的往復和導紗器（或紆管）的級升三個基本運動來完成。也有部分卷緯機還采用差微卷繞的方式來防止紗圈的重疊。
紆子上的緯紗在織造時被高速牽引退解，要保證退解順利，且張力波動小，必須滿足如下工藝要求。
（一）紆子成形良好
紆管的端部是一個錐體，錐頂角δ大，則退解阻力小，但易脫圈，一般棉織用紆管錐角為20～24°，絲織為12～13°。因此，紆子的卷繞相當于在錐形筒子上的短動程卷繞，緯紗每卷繞一個往復動程，在級升運動的作用下，導紗器向紆管的頂端移動一段距離，直至整個紆管繞滿紗線，紆子的卷繞結構如圖5-5所示。
圖5-5紆子的成形
級升距離△L和導紗動程H對紆子成形有很大影響。導紗動程H確定后，級升距離△L越大，紆子尾部的錐頂角就越小，紆子直徑也小，則卷繞容量下降；反之，級升距離確定，導紗動程H越大，紆子直徑也大，卷繞容量增加，但緯紗退解時容易脫圈。
從絡筒卷繞原理可知，合理選擇卷
總之，紆子成形良好，一是要紆子表面平整，無重疊；二是要紆子的的直徑大小適中，紗線易退解、不脫圈。
（二）紆子卷繞張力均勻合理
緯紗卷繞張力，既和筒子退解時的張力有關，更和卷緯時的紗線張力有關。通過張力器來調節紗線卷繞張力，可使紆子張力適當、均勻，獲得適當的卷繞密度，保證紆子的容紗量，也不損傷紗線的物理機械性能。
（三）合理的備紗卷繞長度
在自動補緯織機上，從探緯部件探測到緯紗用完，應換梭或換紆，到執行機構完成補緯動作，大約需要織機2～3轉的時間，不同的探緯方式所需時間不等，為了防止產生缺緯疵點，在紆子底部一般應繞有3緯左右的緯紗備紗。
另外，紆子是在梭子中退解的，因此選用紆管時應和梭子內腔匹配，紆管太短，紆子太細，則容紗量少，增加換緯次數和回絲；紆管太長，紆子太粗，則緯紗退解困難，甚至斷頭。
二、卷緯機械
卷緯機分為臥錠式和豎錠式兩類。臥錠式卷緯機的錠子工作位置呈水平狀態；豎錠式卷緯機的錠子工作位置呈豎直狀態。
目前常用的臥錠式自動卷緯機的工藝流程如圖5-6所示。緯紗2從筒子1上退解下來，經導紗眼3、張力裝置4、斷頭自停探測桿5上的導紗磁眼6，引入到導紗器7的導紗鉤8上。紆管9夾持在主動錠桿10和被動錠桿11之間。導紗器引導紗線完成往復導紗和級升運動，主動錠桿旋轉完成紆子的卷繞運動。三種運動協同進行，實現紆子卷繞成形。
臥錠式自動卷緯機的主要機構有：（1）卷繞機構完成卷繞、導紗、級升和差微運動；（2）開關機構控制主軸的啟動和停動；（3）自動換管機構完成換管誘導、滿管自停、落下滿管、送上空管并重新開始卷繞；（4）備紗卷繞機構完成備紗卷繞及備紗長度控制；（5

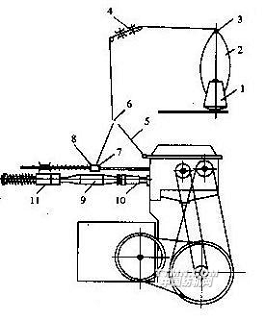

圖5-6卷緯機工藝流程
1－筒子2－緯紗3－導紗眼4－張力裝置5－斷頭自停探測桿6－導紗磁眼
7－導紗器8－導紗鉤9－紆管10－主動錠桿11－被動錠桿
臥錠式自動卷緯機錠速快，自動化程度高，生產效率高，操作工勞動強度低，只需在紆管庫中裝入空紆管，移走紆子，進行斷頭處理和清潔等工作。但這種設備每錠占地面積大，因此棉紡織廠中應用較少，常見于毛織、絹織生產。
絲織廠常用臥錠式普通卷緯機（即小油箱卷緯機），和臥錠式自動卷緯機相比，主要是降低了自動化程度，即去掉了自動換管機構、備紗卷繞機構、剪紗機構，但這種卷緯機構造簡單，安裝檢修方便、價格低廉、傳動平穩且成形正確，所以在絲織廠得到廣泛應用。
使用較為廣泛的一種豎錠式卷緯機結構與細紗機接近，其工藝流程如圖5-7所示，紗線1從筒子2上退繞下來，經導紗鉤4、導紗棒5、導紗鉤6、張力器7、8及導紗桿9，穿入到隨同導板11一起作升降運動的導紗鉤10中。然后，卷繞到由錠子12帶動的紆管13上。導紗板產生導紗和級升運動，錠子作旋轉卷繞運動。主軸傳動滾盤，通過錠帶使錠子轉動。錠子由錠桿、錠盤、錠膽、錠腳和錠鉤組成。錠桿應當正直，在高速旋轉時保持平穩。導紗板的升降導紗運動由成形凸輪控制，成形凸輪作用弧的形狀決定了導紗板升降速比，進而影響卷繞層和束縛層的紗線卷繞角。一般采用導紗板升降速比1:3。這種豎錠式卷緯機具有產量高，紆子質量較好，工人看錠數多，每錠占地面積小，維修方便等優點，近年來在棉織生產中應用很廣。
其它形式的卷緯機還有：碗形卷緯機、大油箱普通卷緯機、GD501自動卷緯機、半空心卷緯機和空心卷緯機等。
圖5-7豎錠式卷緯機
1－紗線2－筒子3－
9－導紗桿11－導紗板12－錠子13－緯管
