診斷系統戢據收橐和處理囊序

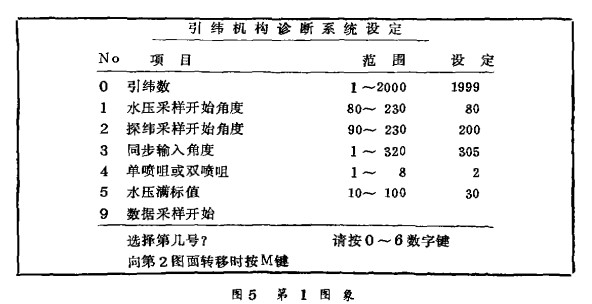

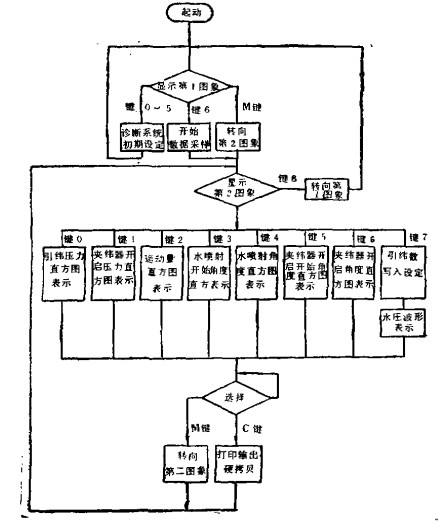

本系統基本程序框圖如圖4所示。首先當主開關臺上時，屏幕顯示出如圖5那樣的第一幅圖象。按顯示內容進行本系統的初期設定。設定要領如下。
O引緯·在l~2000次引緯數的范圍內，設定測定分析用的引緯數。假如設定引緯數為2000次時，則連續不斷地對噴水織機進行數據采樣，直到停機為止。停機以后，從停機的時刻開始，能倒數2000次來進行分析。
l：水壓信號采樣的開始角度。水壓信號采樣的開始角度，設定在曲軸角80~230℃范圍內
2。(探緯)信號采樣的開始角度，這個項目作為將來的計劃，測定緯絲飛行狀態時，必要的探緯信號采樣的開始角，設定在曲軸角90~230℃范圍內。
3、同步輸入角度。由同步傳感器輸入的信號，其輸入角度在曲軸角l～32O℃范圍內進行設定。
4單噴咀或雙噴咀。單噴咀織機輸入l，雙噴咀織機輸入2。假如輸入3～8，可以作如下的數據分析。
7為雙噴咀織機使用系統。僅用于分析l號噴咀有關數據。
8為雙噴咀織機使用系統。僅用于分析2號噴咀有關數據。
3為雙噴咀兩緯換噴織機使用系統。僅用于分析l號噴咀一緯挾噴有關數據。
4為雙噴咀兩緯換噴織機使用系統。僅用于分析l號噴咀兩緯換噴有關數據。
5為雙噴咀兩緯換噴織機使用系統。僅用于分析2號噴咀一緯換噴有關數據。
6為雙噴咀兩緯換噴織機使用系統。僅用于分析2號噴咀兩緯換噴有關數據。
5：水壓滿標值。測定水壓時的滿標壓力，設定在10~100kg／cm范圍內。初期設定完成后，按數字鍵(6]則起動圖6那樣的數據采樣程序。下面拄這個程序的步驟來進行說明。
