牟淑杰
印染廢水〔1〕具有顏色深,COD、BOD值較高,組 成復雜多變,分布面廣等特點。目前常用的處理方 法有化學沉淀法、雙氧水處理法、生物法和吸附法 等,其中吸附法主要用于預處理和深度處理。吸附 法主要有活性炭、生物活性炭、硅藻土、膨潤土吸附 等。膨潤土〔2〕吸處理印染廢水的方法不僅簡便、有 效而且成本低。另外,聚二甲基二烯丙基氯化銨 (PDMDAAC)在水處理方面有沉降性很高、絮凝劑 用量少、脫色效果顯著等優點〔2〕,在水處理領域應 用廣泛。因此,本文嘗試采用PDMDAAC和H2SO4 溶液改性膨潤土,提高其在處理印染廢水方面的吸 附性能,并取得了較好效果。
1 實驗部分 1·1 儀器 THZ-92A型臺式恒溫振蕩器;DSHK-4型磁 力攪拌器;7230G型分光光度計;pHS-25型酸度計 等。 1·2 原材料及其組成 實驗用膨潤土取自遼寧,含石英、長石、珍珠巖 等雜質,膨潤土中蒙脫石含量為80%左右,其化學 成分見表1。印染廢水取自撫順本地一印染廠。.jpg)
1·3 改性膨潤土的制備 原土預處理:先將膨潤土原土用水浸泡10 h,水 洗3次后風干至恒重,再研磨,過孔徑為0·095 mm 的篩,作為原土備用。 改性膨潤土:向原土中加入2·5 mol/L的硫酸 和適量聚二甲基二烯丙基氯化銨〔3〕,在55℃下緩 慢攪拌(轉速控制在160 r/min ) 1 h,過濾,用蒸餾 水洗滌至中性,真空抽濾,在120℃條件下活化1 h, 然后研磨再過孔徑為0·095 mm的篩即得到實驗所 需的改性膨潤土,經測定膨潤土對PDMDAAC的吸 附量為1·04 mg/g。 1·4 改性膨潤土的靜態吸附實驗 準確取100mL實際染料廢水于250mL錐形瓶 中,調節pH至一定值,加入一定量的改性

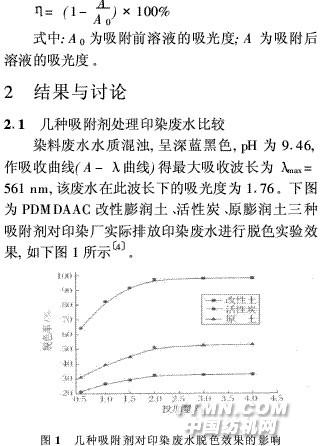

.jpg)
由圖1可以看出:原膨潤土對實際染料廢水也 有一定的脫色效果,但脫色效果最差。改性膨潤土 對印染廢水的脫色率遠高于原膨潤土和活性炭,改 性膨潤土對染料廢水的最高脫色率為97%以上(此 時改性膨潤土的投加質量濃度為30 g/L,折算的 PDMDAAC的質量濃度為31·2 mg/L),但當改性膨 潤土用量繼續增大時,脫色效果增加不顯著。因此, 相對于吸附劑原膨潤土和活性炭而言,改性膨潤土 對染料廢水的處理有一定的優勢。 2·2 改性膨潤土的用量對印染廢水脫色的影響
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
