印染機械裝備
發布時間：2012-06-02
MU305T型立式實驗軋車
商品描述：
產品用途 對各種天然纖維、合成纖維及其混紡織物進行軋染或浸軋化學液等試驗。
特 點 軋余率均勻穩定，操作簡便，防腐性強，結構緊湊節省空間?？砂葱枨蟾淖冘堓佊捕取⑴鋼Q不銹鋼輥、配置退布、卷布裝置等。
材 料 水槽、液槽、滑道控制箱側板等主要零部件選用不銹鋼制造，控制箱噴塑。
軋 輥 Φ100×300，丁睛橡膠輥面，硬度75 ± 2 OA，不銹鋼軸。
線 壓 力 氣動加壓，電磁氣動開關；軋輥線壓力0～25 kN / m，連續可調，壓力表顯示；最大供氣壓力0.4 Mpa
調速方式 交流變頻，數字顯示
電 源 單相 220 v
功 能 立式軋 / 調速
線 速 度 0～3 m / min
電機功率 250 w
外形尺寸 720×510×590 ( mm )
重 量 80( KG)
隨機附件 排水管1根 備用氣缸膜2個

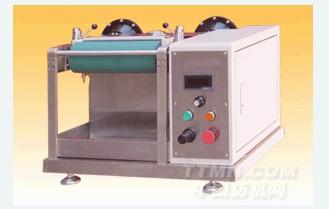

MU307T型臥式實驗軋車
商品描述：
產品用途 對各種天然纖維、合成纖維及其混紡織物進行軋染或浸軋化學液等試驗。
特 點 軋余率均勻穩定，操作簡便，防腐性強，結構緊湊節省空間?？砂葱枨蟾淖冘堓佊捕取⑴鋼Q不銹鋼輥、配置退布、卷布裝置等。
材 料 水槽、液槽、滑道控制箱側板等主要零部件選用不銹鋼制造，控制箱噴塑。
軋 輥 Φ100×300，丁睛橡膠輥面，硬度75 ± 2 OA，不銹鋼軸。
線 壓 力 氣動加壓，電磁氣動開關；軋輥線壓力0～25 kN / m，連續可調，壓力表顯示；最大供氣壓力0.4 Mpa
調速方式 交流變頻，數字顯示
電 源 單相 220 v
功 能 臥式軋 / 調速
線 速 度 0～3 m / min
浸 液 槽 0.3 L
電機功率 200 w
外形尺寸 720×490×550 ( mm )
重 量 90( KG)
隨機附件 排水管1根 備用氣缸膜2個
.JPG)

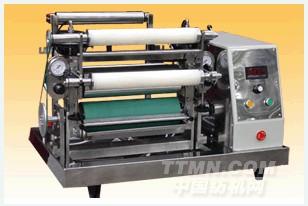

MU508型軋/涂兩用實驗機
商品描述：
產品用途 對各種天然纖維、合成纖維及其混紡織物進行軋染或浸軋化學液及輥涂等試驗。
特 點 軋余率均勻穩定，操作簡便，防腐性強，結構緊湊節省空間。可按需求改變軋輥硬度。上輥為不銹鋼輥，可進行輥涂實驗。帶退布、卷布裝置。
材 料 水槽、液槽、滑道控制箱側板等主要零部件選用不銹鋼制造，控制箱噴塑。
功 能 立斜兩式軋 / 調速 / 涂層
軋 輥 Φ120×400, 一只丁睛橡膠輥，硬度75 ± 2 OA，不銹鋼軸。一只不銹鋼輥。
線 壓 力 氣動加壓，電磁氣動開關；軋輥線壓力0～25 kN / m，連續可調，壓力表顯示；最大供氣壓力0.4 Mpa
調速方式 交流變頻，數字顯示
液 槽 2L
線 速 度 0～4 m / min
電機功率 370 w
電 源 單相 220 v
外形尺寸 930×590×620 ( mm )
重 量 180( KG)
隨機附件 排水管1根 備用氣缸膜2個

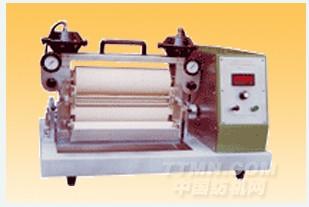

MU504A型立臥兩用軋車
商品描述：
產品用途 對各種天然纖維、合成纖維及其混紡織物進行軋染或浸軋化學液等試驗。
特 點 軋余率均勻穩定，操作簡便，防腐性強，結構緊湊節省空間?？砂葱枨蟾淖冘堓佊捕取⑴鋼Q不銹鋼輥、配置退布、卷布裝置等。
材 料 水槽、液槽、滑道控制箱側板等主要零部件選用不銹鋼制造，控制箱噴塑。
功 能 立臥兩式軋 / 調速
軋 輥 Φ120×400, 丁睛橡膠輥面，硬度75 ± 2 OA，不銹鋼軸。
線 壓 力 氣動加壓，電磁氣動開關；軋輥線壓力0～25 kN / m，連續可調，壓力表顯示；最大供氣壓力0.4 Mp
調速方式 交流變頻，數字顯示
液 槽 1 L
線 速 度 0～4 m / min
電機功率 370 w
電 源 單相 220 v
外形尺寸 930×590×620 ( mm )
重 量 150( KG)
隨機附件 排水管1根 備用氣缸膜2個
MU504A型立臥兩用軋車
商品描述：
產品用途 對各種天然纖維、合成纖維及其混紡織物進行軋染或浸軋化學液等試驗。
特 點 軋余率均勻穩定，操作簡便，防腐性強，結構緊湊節省空間。可按需求改變軋輥硬度、配換不銹鋼輥、配置退布、卷布裝置等。
材 料 水槽、液槽、滑道控制箱側板等主要零部件選用不銹鋼制造，控制箱噴塑。
功 能 立臥兩式軋 / 調速
軋 輥 Φ120×400, 丁睛橡膠輥面，硬度75 ± 2 OA，不銹鋼軸。
線 壓 力 氣動加壓，電磁氣動開關；軋輥線壓力0～25 kN / m，連續可調，壓力表顯示；最大供氣壓力0.4 Mpa
調速方式 交流變頻，數字顯示
液 槽 1 L
線 速 度 0～4 m / min
電機功率 370 w
電 源 單相 220 v
外形尺寸 930×590×620 ( mm )
重 量 150( KG)
隨機附件 排水管1根 備用氣缸膜2個
液 槽 1 L
線 速 度 0～4 m / min
電機功率 370 w
電 源 單相 220 v
外形尺寸 930×590×620 ( mm )
重 量 150( KG)
隨機附件 排水管1根 備用氣缸膜2個

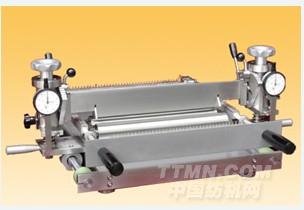

MU572C型涂層實驗機
MU572C是手動臺式涂層實驗機，主要由被涂層物支撐張緊裝置（張緊框架）、涂刀和托輥、涂刀和托輥支撐調整裝置（刀座和托輥座）和涂刀/托輥支撐運動裝置（托板、導軌/直線軸承和底座）等組成。
1．張緊框架
張緊框架有兩個作用，一是用于被涂層物的固定和張緊；二是用于被涂層物涂層后在保持張力的情況下烘干。根據被涂層物的種類和張緊方式的不同，我們提供兩種被涂層物裝卡方式和兩種張緊方式的不同組合，共4種張緊框架。
兩種裝卡方式分別是針板式和壓條式。針板式適用于織物，壓條式適用于紙制品。
兩種張緊方式分別是螺紋張緊和滑套張緊。螺紋張緊是靠旋轉張緊螺絲將布樣張緊，操作簡單方便，但調整范圍小。滑套張緊是靠松緊緊定螺釘同時移動滑套將布樣張緊，操作略顯繁瑣，但調整范圍大。
四種張緊框架分別是：
?。?）螺紋張緊的針板式框架
?。?）滑套張緊的針板式框架
?。?）螺紋張緊的壓條式框架
?。?）滑套張緊的壓條式框架
為了使烘干后的張緊框架不燙手，我們設計了分離式的框架手把和螺絲手把。
為了減輕重量，張緊框架主要用鋁合金制造。
為了方便客戶，我們還設計了可與MATHIS烘箱兼容的張緊框架。
2．涂刀和托輥
涂刀用于把涂層漿料抹平。根據不同工藝的需要，我們提供直刀（V型截面）、鷹嘴刀（俗稱逗號刀，截面象鷹嘴或逗號）、圓頭刀（U型截面）和方頭刀（矩形截面）等等。涂刀的兩端安裝有檔漿板，以保證涂層邊沿整齊。
作為一種特殊“涂刀”，本機還可以安裝層壓輥，用于多層織物的復合工藝試驗。
托輥用于支撐被涂層物，根據不同工藝的需要，分為轉輥和定輥，以及方輥。
涂刀和托輥都用不銹鋼材料制成。
3．刀座和托輥座
刀座除了支撐涂刀以外，主要的作用是調整涂層厚度和涂層角度。刀座上邊裝有手輪。旋轉刀座上的手輪，刀座即帶著涂刀沿導桿上下運動，達到調整涂層厚度的的目的。涂層厚度由刀座上的百分表顯示。
刀座上還有一個擺盤，可從直立位置分別向前或向后擺動，與正反安裝的涂刀配合，可以構成變化范圍90度的涂層前角。
托輥架上有三對凹槽。把一個托輥放在中間凹槽里，可作輥上涂；把兩個托輥放在兩邊凹槽里，可作輥間涂，又稱浮涂。
刀座和托輥座也是不銹鋼材料制造。
4．托板、導軌/直線軸承和底座
涂刀、托輥、刀座和托輥座都安裝在托板上，托板下裝有直線軸承和導軌。推拉托板（托板兩邊有手把），帶動涂刀和托輥往復運動，實現涂層。導軌安裝在底座上，底座用鑄鐵制造，以保持精度穩定。底座外邊包覆不銹鋼板，用以防銹和美化。
導軌上的直線軸承以及刀座導桿上的直線軸承，都選用德國進口直線滑動軸承。
涂層實驗機 性能參數表
|
產品型號 |
MU572C |
|
涂層面積 |
280×300 |
|
涂層厚度 |
0 — 5 mm，分辨率0.01 mm |
|
涂層前角 |
20°— 115° |
|
涂刀規格 |
300×60 |
|
涂刀種類 |
45°刀（標準配置）、圓弧刀，逗號刀，圓頭刀，方頭刀等 |
|
托輥規格 |
φ40×300 |
|
托輥種類 |
轉動、不轉動各一， |
|
托輥位置 |
輥上涂時將不轉輥放在中間凹槽內，輥間涂時將兩個輥放在前后凹槽內 |
|
框架規格 |
370×440 |
|
框架種類 |
用于固定織物的針板框架（標準配置）、用于固定非織物的壓條框架 |
|
傳動方式 |
進口直線滑動導軌 |
|
速度控制 |
手動 |
|
附加功能 |
框架可與MATHIS烘/蒸箱兼容 |
|
材 料 |
本體金屬零件用不銹鋼（底盤用鑄鐵），機架用結構鋼表面噴塑 |
|
隨機附件 |
百分表兩只、張緊框架專用扳手兩件 |
|
可選附件 |
臺式工具架、落地機架（可放工具） |
|
安裝方式 |
臺式 |
|
外型尺寸 |
440×680×250 |
|
重量(Kg) |
25 |
|
產品型號 |
MU572C |
|
涂層面積 |
280×300 |
|
涂層厚度 |
0 — 5 mm，分辨率0.01 mm |
|
涂層前角 |
20°— 115° |
|
涂刀規格 |
300×60 |
|
涂刀種類 |
45°刀（標準配置）、圓弧刀，逗號刀，圓頭刀，方頭刀等 |
|
托輥規格 |
φ40×300 |
|
托輥種類 |
轉動、不轉動各一， |
|
托輥位置 |
輥上涂時將不轉輥放在中間凹槽內，輥間涂時將兩個輥放在前后凹槽內 |
|
框架規格 |
370×440 |
|
框架種類 |
用于固定織物的針板框架（標準配置）、用于固定非織物的壓條框架 |
|
傳動方式 |
進口直線滑動導軌 |
|
速度控制 |
手動 |
|
附加功能 |
框架可與MATHIS烘/蒸箱兼容 |
|
材 料 |
本體金屬零件用不銹鋼（底盤用鑄鐵），機架用結構鋼表面噴塑 |
|
隨機附件 |
百分表兩只、張緊框架專用扳手兩件 |
|
可選附件 |
臺式工具架、落地機架（可放工具） |
|
安裝方式 |
臺式 |
|
外型尺寸 |
440×680×250 |
|
重量(Kg) |
25 |
|
產品型號 |
MU572C |
|
涂層面積 |
280×300 |
|
涂層厚度 |
0 — 5 mm，分辨率0.01 mm |
|
涂層前角 |
20°— 115° |
|
涂刀規格 |
300×60 |
|
涂刀種類 |
45°刀（標準配置）、圓弧刀，逗號刀，圓頭刀，方頭刀等 |
|
托輥規格 |
φ40×300 |
|
托輥種類 |
轉動、不轉動各一， |
|
托輥位置 |
輥上涂時將不轉輥放在中間凹槽內，輥間涂時將兩個輥放在前后凹槽內 |
|
框架規格 |
370×440 |
|
框架種類 |
用于固定織物的針板框架（標準配置）、用于固定非織物的壓條框架 |
|
傳動方式 |
進口直線滑動導軌 |
|
速度控制 |
手動 |
|
附加功能 |
框架可與MATHIS烘/蒸箱兼容 |
|
材 料 |
本體金屬零件用不銹鋼（底盤用鑄鐵），機架用結構鋼表面噴塑 |
|
隨機附件 |
百分表兩只、張緊框架專用扳手兩件 |
|
可選附件 |
臺式工具架、落地機架（可放工具） |
|
安裝方式 |
臺式 |
|
外型尺寸 |
440×680×250 |
|
重量(Kg) |
25 |
涂層面積 280×300
涂層厚度 0 — 5 mm，分辨率0.01 mm
涂層前 20°— 115°
涂刀規格 300×60
涂刀種類 45°刀（標準配置）、圓弧刀，逗號刀，圓頭刀，方頭刀等
托輥規格 φ40×300
托輥種類 轉動、不轉動各一，
托輥位置 輥上涂時將不轉輥放在中間凹槽內，輥間涂時將兩個輥放在前后凹槽內
框架規格 370×440
框架種類 用于固定織物的針板框架（標準配置）、用于固定非織物的壓條框架
傳動方式 進口直線滑動導軌
速度控制 手動
附加功能 框架可與MATHIS烘/蒸箱兼容
材 料 本體金屬零件用不銹鋼（底盤用鑄鐵），機架用結構鋼表面噴塑
隨機附件 百分表兩只、張緊框架專用扳手兩件
可選附件 臺式工具架、落地機架（可放工具）
安裝方式 臺式
外型尺寸 440×680×250
重量(Kg) 25
MU508型軋/涂兩用實驗機
商品描述：
產品用途 對各種天然纖維、合成纖維及其混紡織物進行軋染或浸軋化學液及輥涂等試驗。
特 點 軋余率均勻穩定，操作簡便，防腐性強，結構緊湊節省空間?？砂葱枨蟾淖冘堓佊捕?。上輥為不銹鋼輥，可進行輥涂實驗。帶退布、卷布裝置。
材 料 水槽、液槽、滑道控制箱側板等主要零部件選用不銹鋼制造，控制箱噴塑。
功 能 立斜兩式軋 / 調速 / 涂層
軋 輥 Φ120×400, 一只丁睛橡膠輥，硬度75 ± 2 OA，不銹鋼軸。一只不銹鋼輥。
線 壓 力 氣動加壓，電磁氣動開關；軋輥線壓力0～25 kN / m，連續可調，壓力表顯示；最大供氣壓力0.4 Mpa
調速方式 交流變頻，數字顯示
液 槽 2L
線 速 度 0～4 m / min
電機功率 370 w
電 源 單相 220 v
外形尺寸 930×590×620 ( mm )
重 量 180( KG)
隨機附件 排水管1根 備用氣缸膜2個

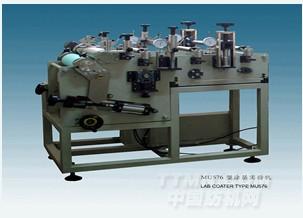

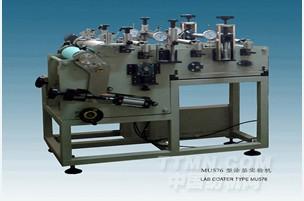

MU576型涂層實驗機
商品描述：
機幅 300 mm，試驗織物最大幅寬250 mm
試驗車速 0--3 m/min，變頻調速，數字顯示
涂層輥 直徑F105 mm，不銹鋼制
滾漿輥 直徑F115 mm，不銹鋼軸，丁腈橡膠輥面，輥面硬度邵氏70--80度
兩輥關系 涂壓輥和滾漿輥都是主動輥，同速轉動。涂壓輥由氣缸加壓，壓力表顯示壓力，線壓力0～13.3 kN/m；涂壓輥與滾漿輥之間距離可以調節，調節范圍0--5 mm，分辨率0.01 mm
膠槽 容積0.5L，可以調節溫度，調溫范圍從室溫---90℃，有溫度顯示；可取下清洗
輥上涂層刀架 可調節涂層厚度，調節范圍0--5 mm，分辨率0.01 mm
輥后涂層刀架 刀架前后有托輥，可調節刀架與托輥的高度差，調節范圍50mm；也可以調節刀架左右高低位置（微調），調節范圍10mm
涂刀 3把涂刀，一把直刀，一把鷹嘴刀，一把圓頭刀
均勻輥 直徑F40 mm，不銹鋼制。轉速0--6 m/min，正反轉。均勻輥前后有托輥，托輥可上下移動，移動范圍50mm

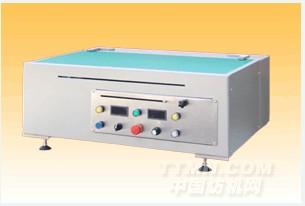

MU564型印花實驗機
商品描述：
產品型號 MU564
印花面積 450×300
網框規格 720×480
產品用途 對各種天然纖維、合成纖維及其混紡織物進行印花工藝試驗
印花方式 磁棒印花。磁臺運動，帶動印花棒滾動
磁棒規格 φ8、φ12、φ16、φ20（標配）、φ25
傳動方式 電機--減速機—齒型帶—磁臺
運動方式 向左自停、向右自停、往復運動、行程可調
速度控制 變頻調速，數字顯示，0 ~ 8 MPM
磁力控制 電磁鐵，10級磁力調節，數字顯示
材 料 瑞士HABASIT印花皮板、日本Panasonic變頻器、德國Igus滑動軸承、中國臺灣城邦減速電機
電 源 單相220V，50Hz
電 機 三相220V，100 W，1440 RPM
安裝方式 臺式
隨機附件 720×480印花網框一個，φ20磁棒一根
附加功能 /
外型尺寸 900×640×380 ( L×W×H )

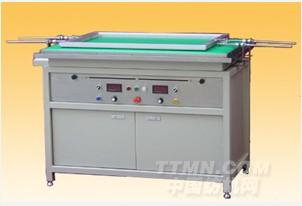

MU563型印花實驗機
商品描述：
性能參數表
產品型號 MU563
印花面積 800×500
網框規格 950×650
產品用途 對各種天然纖維、合成纖維及其混紡織物進行印花工藝試驗
印花方式 磁棒印花。磁臺運動，帶動印花棒滾動
磁棒規格 φ8、φ12、φ16、φ20（標配）、φ25
傳動方式 電機--減速機—齒型帶—磁臺
運動方式 向左自停、向右自停、往復運動、行程可調
速度控制 變頻調速，數字顯示，0 ~ 8 MPM
磁力控制 電磁鐵，10級磁力調節，數字顯示
材 料 瑞士HABASIT印花皮板、日本Panasonic變頻器、德國Igus滑動軸承、中國臺灣城邦減速電機
電 源 單相220V，50Hz
電 機 三相220V，100 W，1440 RPM
安裝方式 落地式，帶工具箱
隨機附件 950×650印花網框一個，φ20磁棒一根，排水管一根
附加功能 可安裝套色印花對花裝置
外型尺寸 1030×780×960( L×W×H )
重量(Kg) 150
商品描述：

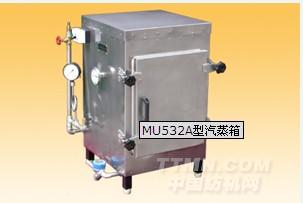

MU532A型實驗蒸箱用于對織物進行汽蒸實驗，主要規格參數如下：
汽蒸溫度 102 ～ 105℃
內腔尺寸 480×480×670 mm
汽 源 飽和蒸汽，0.1 Mpa
外型尺寸 790×700×900 mm
材 料 全不銹鋼
重 量 100 kg
箱體結構 帶頂部電加熱，220v，800w
試樣尺寸 水平放置時420×380 mm，4件
垂直懸掛時760×380 mm，6件

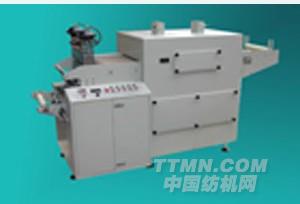

MU543型連續式熱處理機
商品描述：
本機用于對織物進行焙烘、熱熔、拉幅熱定形等工藝實驗。
機幅 400 mm
布幅 150～350 mm
烘燥區有效長度 700 mm，針板鏈條拖動，可進行簡易拉幅定形；可連續運行
車速 0～4 m/min；車速數字顯示
烘箱溫度室溫 室溫～230℃；溫度數字顯示顯示；電加熱，熱風烘燥
連續運行時熱處理時間 10.5 s～3.5 min
總功率 7.3 kw
電源電壓 3×380V
外型尺寸 長×寬×高 = 2100×990×1360 (mm)
重量 500kg
商品描述：
MUL03型軋蒸聯合實驗機主要由兩個MU501型浸軋單元和一個MU533型汽蒸單元組合而成。
工藝路線 退布－－浸液－－軋染－－汽蒸－－軋干－－卷布
電源電壓 220V
外型尺寸 2600×950×2060 mm
總 功率 0.8 kW（不含蒸汽發生器功率）
重 量 660 kg
商品描述：
MUL04型軋烘聯合實驗機主要由一個MU501型浸軋單元和一個MU545型熱風烘燥元組合而成。
| 工藝路線 | 退布--擴幅--浸液--軋染--熱處理--卷布 |
| 溫 度 | 室溫---220℃ |
| 電源電壓 | 3×380V |
| 外型尺寸 | 4100×1080×1400 mm |
| 總 功 率 | 6.68 kW |
| 重 量 | 650 kg |
商品描述：
MUL04S型軋烘聯合實驗機主要由一個MU501型浸軋單元和兩個MU545型熱風烘燥單元組合而成。
工藝路線 退布--擴幅--浸液--軋染--雙溫熱處理--卷布
溫 度 室溫---220℃，可進行雙溫熱處理
電源電壓 3×380V
外型尺寸 4100×1080×1400 mm
總 功 率 11.68 kW
重 量 950 kg

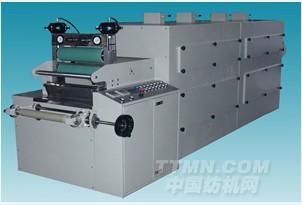

商品描述：
MUL04L型軋烘聯合實驗機主要由一個MU501型浸軋單元和一臺MU543型連續式熱處理機組合而成。工藝路線 退布--擴幅--浸液--軋染--熱處理--卷布
電源電壓 3×380V
外型尺寸 2700×990×1360 mm
總 功 率 8.54 kW
重 量 640 kg
.JPG)
商品描述：
LLW500型連續軋染實驗機組主要由MUL03型軋蒸聯合機、MU522型水洗單元（三組）和MU544型烘筒烘燥單元組合而成。
工藝路線 退布－－軋染－－汽蒸－－水洗－－皂洗－－水洗－－烘干－－卷布
電源電壓 3×380V
外型尺寸 5900×1110×2060 mm
總 功 率 23 kW
重 量 1400 kg

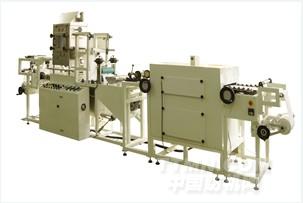

商品描述：
TMS300型涂層/植砂聯合實驗機涂烘聯合實驗機主要由MU576型涂層機和TMS300型植砂單元組成。
工藝路線 準備（漿槽預熱－－織物成環－－張力輥加壓－－膠輥加壓）－－輥涂－－刀涂－－震動撒砂或靜電植砂－－拍打除雜
電源電壓 3×380V
外型尺寸 3480×990×1360 mm
總 功 率 7.8Kw
重 量 1500 kg
MUL70324型涂軋蒸洗烘聯合實驗機
