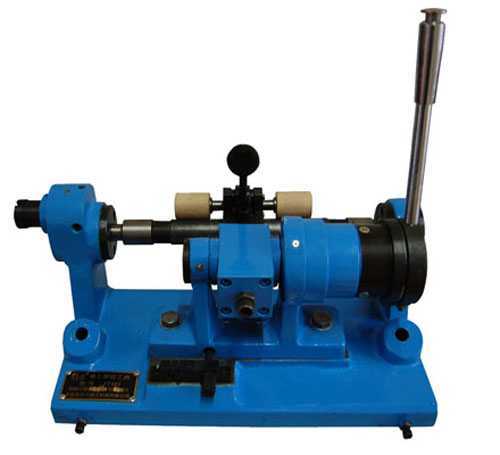

FU101磨上羅拉工具
發布時間：2013-09-03
磨上羅拉工具系A802AG磨皮輥機床的附具。專門磨礪粗、細紗雙列滾珠上羅拉西氰膠管外園。
一、設計特點：①為解決磨皮輥裝夾時力求讓羅拉軸承皮輥的定位基準和軸承制造基準和在紗線機搖架上握持使用基準保持一致——皮輥在夾具工裝上定位夾緊的方式與其在紗機上的工作狀態相似。車頭通過一對行星齒輪帶動一根下羅拉旋轉,膠輥在夾具中定位后在彈簧的作用下緊貼羅拉表面旋動傳遞扭矩完成磨削。②在加工過程中無需調頭一次成型減少裝夾時間。③兩次裝夾帶來中心不一致性出現的徑向跳動誤差量。④和傳統中心磨相比,減少了裝卸尼龍帽重復勞動強度,縮短了磨礪時間。⑤兩次調頭磨的大小頭難以保證，從而提高了精度。⑥使用本工裝增強了磨床主機的壽命,改善了磨床主機頻繁左右行走換擋的弱點。
二、主要參數
①、磨礪上羅拉膠管兩頭直徑差≤0.015mm
②、磨礪上羅拉單頭膠管直徑差≤0.01mm
③、皮輥徑向跳動≤0.01mm
④、羅拉加壓重量4Kg左右
⑤、傳動羅拉轉速380轉/分
⑥、上羅拉線速度≈0.58米/秒
⑦、外形尺寸：長480mm×寬230mm×高380mm
⑧、凈重30kg
