發布時間：2012-08-23

噴嘴式疏水閥

噴嘴式疏水閥簡介：


	噴嘴式蒸汽疏水閥是一種新型的高效、節能、壽命長、免維修的疏水器。其優點是：無運動部件，不產生磨損，運行可靠；采用特制噴嘴結構，實現冷凝水排放及時、完全，蒸汽無泄漏。

結構：

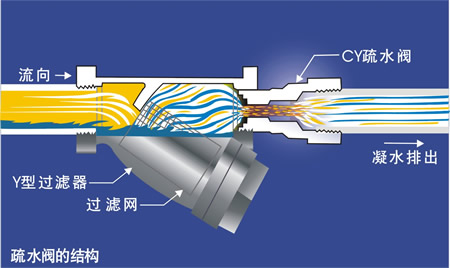

　圖示是疏水閥的安裝結構，其核心

是一個文丘利噴嘴，在噴嘴前面設有

特制的蒸汽過濾閥，因為噴嘴的最小

孔徑相當小，防止雜物的堵塞是至關

重要的。（注意：蒸汽內的過濾網是

設計成很容易取下來清洗的，CY疏水

閥的閥心和閥體是一體的，如果閥心

堵塞會嚴重影響冷凝水的排放，所以

定期清洗過濾閥內的過濾網，是保證

CY疏水閥正常工作的關鍵)。

工作原理：

　根據流體力學原理，噴嘴對流體的通過能力與該流體的密度的平方根成正比，在同樣的壓力和溫

度條件下，由于水比蒸汽密度要大上百倍，同一噴嘴在相同的壓力條件下，其冷凝水的排量要比蒸

汽排量大二十倍左右。

　當冷凝水與蒸汽一起到達噴嘴時，以混合的汽液二相形式通過噴嘴，由于在相同的壓力條件下，

蒸汽和水二者之間的密度相差很大，造成流體二相間功能的快速傳遞。重而慢的冷凝水得到加速。

冷凝水的存在顯著地阻滯蒸汽的流出；實現排水阻汽的作用。在及時連續排除冷凝水的過程中，能

有效地阻止蒸汽排放，從而減少了蒸汽的損失。

滿足變動負荷：

　在用熱水設備升溫時，冷凝水水量大，水溫低，此時不飽和的冷凝水經過噴嘴進入疏水管道時，

不會產生汽化或者很少汽化，這時凝結的流動阻力小，通過的凝結水流量大。在用汽設備升溫到恒

溫狀態下，用熱設備的凝結水量相對比較小，這時由于溫度升高產生了飽和凝結水，當通過噴嘴進

入排水管瞬間，由于壓降，迅速汽化，產生兩相流動阻力和加速流動阻力，這時通過的飽和冷凝水

量比較少，所以噴嘴式疏水器能滿足變動負荷。

優占：

節約能源:	此系列新型疏水閥，有效地降低了排放冷凝疏水時造成的蒸汽泄漏，可以節約能源6-10%
	左右。而一般疏水閥，運動零件壽命比較短，失效后的疏水器會造成嚴重的蒸汽損失。

效率高:	該閥結構簡單緊湊，能連續排水，實現排冷凝水及時、安全，提高了設備的熱效率，使
	用熱設備啟動快，加熱溫度均勻，產品質量穩定。
壽命長:	由于沒有任何運動部件，不產生磨損，材質全部為耐腐蝕的不銹鋼，抗水擊，使用壽命
	達到十年以上。

在不同壓力下，不同口徑噴嘴的凝水排量見下表:
