久久99亚洲网美利坚合众国,粉嫩av在线播放一绯色,无码人妻精品一区二区三

打印
字號
- 大
- 中
- 小
收藏

滌/氨雙組分織物分散染料染色的研究

來源：印染在線　發(fā)布時間：2008年11月01日

滌/氨雙組分織物分散染料染色的研究

摘要﹕研究了分散染料在滌綸／氨綸雙組分織物上的上染規(guī)律，并對不同品種的分散染料在兩組分上的分配進(jìn)行了探討。研究發(fā)現(xiàn)，在低溫階段，分散染料主要對氨綸組分上染﹔隨著溫度的上升，分散染料開始從氨綸組分轉(zhuǎn)移到滌綸組分。分散染料對滌綸／氨綸兩組分的分配因分散染料的品種而異，淺色品種對氨綸組分表現(xiàn)出較高的上染率，深色品種則對滌綸表現(xiàn)出較高的上染率。關(guān)鍵詞﹕染色﹔分散染料﹔織物﹔聚對苯二甲酸乙二酯纖維﹔聚氨基甲酸酯纖維０　前言目前，滌綸／氨綸彈力織物染色主要采用分散染料。由于很多分散染料對氨綸的親和力高、可染性好，因此分散染料對氨綸的沾染嚴(yán)重[１]。在服用過程和耐洗牢度測試時，氨綸上沾染的分散染料很容易從纖維中遷移出來，影響滌綸／氨綸紡織品的濕處理色牢度。很多分散染料在滌綸上具有良好的耐洗和耐光色牢度，但在氨綸上的耐洗牢度只能達(dá)到中等水平，這使得對耐洗色牢度要求高的產(chǎn)品在染色加工中存在較大的問題。解決上述問題的方法一般有[３]﹕在現(xiàn)有的分散染料中進(jìn)行篩選，選用對氨綸親和力較小，或?qū)Π本]染色具有較好沾色牢度的分散染料[４，５]﹔開發(fā)專用染色助劑，即氨綸沾色防止劑（防染劑），減輕分散染料對氨綸的上染﹔加強還原清洗，洗除沾污在氨綸上的分散染料。針對上述問題，本項目對分散染料在滌綸／氨綸上的上染規(guī)律與分配情況進(jìn)行了初步探索，期望有助于生產(chǎn)實踐。１　試驗１﹒１　材料與儀器材料４﹒４ｔｅｘ（Ｌｙｃｒａ）氨綸裸絲﹔１１ｔｅｘＤＦＹ＋８﹒２５ｔｅｘＰＯＹ滌綸織物，１６８ｇ／ｍ２。染料分散紅３Ｂ、分散紅ＳＥ　２ＧＦ（２００％）、分散大紅Ｓ　ＢＷＦＬ、分散大紅ＧＲ、分散紅玉Ｓ　２ＧＲ、分散黃Ｈ　３ＧＦＬ、分散黃ＲＧＦＬ、分散黃棕Ｓ　２ＲＦＬ、分散黃棕ＳＥ　２ＲＬ、分散黃棕２ＲＬＷ、分散嫩黃ＳＥ　４ＧＬ、分散嫩黃Ｈ　４ＧＬ、

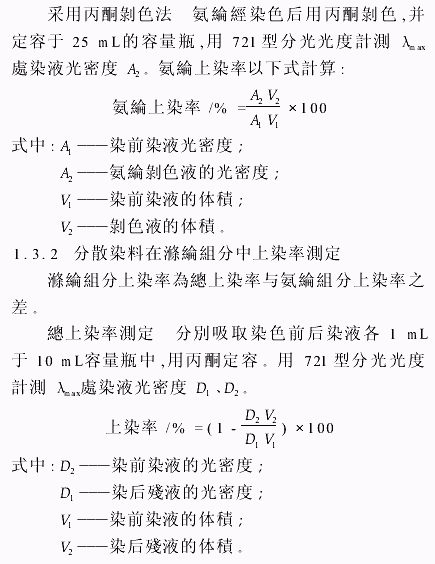

分散藍(lán)２Ｂ、分散深藍(lán)ＥＸ　ＳＦ、分散翠藍(lán)Ｓ　ＧＬ、分散紫ＨＲＦＬ、分散藍(lán)２ＢＬＮ、分散深藍(lán)ＨＧＬ、分散藍(lán)ＳＥ　２Ｒ（以上均為商品染料）。試劑　氫氧化鈉、保險粉、碳酸鈉、硫酸銨、丙酮（以上均為化學(xué)純）。儀器　Ｌ　２４Ｈ　１振蕩染色機、７２２型分光光度計、ＦＡ２１０４Ｓ電光分析天平、Ｈ　２４ＣＦ快速試色機。１﹒２　試驗方法１﹒２﹒１　前處理氨綸裸絲用平平加Ｏ１ｇ／Ｌ，浴比為１︰３０，８５℃下處理３０ｍｉｎ，自然晾干﹔滌綸織物用精練劑２ｇ／Ｌ，純鹼１ｇ／Ｌ，浴比為１︰３０，８５℃下處理３０ｍｉｎ，水洗晾干。１﹒２﹒２　染色染色處方／％（ｏｗｆ）分散染料　２硫酸銨／（ｇ／Ｌ）１浴比１︰５０１﹒３　測試１﹒３﹒１　分散染料在氨綸組分中上染率的測定

２　結(jié)果與討論２﹒１　分散染料對滌／氨染色的升溫上染規(guī)律采用低溫型分散藍(lán)２ＢＬＮ、中溫型分散藍(lán)ＳＥ　２Ｒ和高溫型分散深藍(lán)ＨＧＬ，在不同溫度下對滌／氨（９５／５）雙組分樣品進(jìn)行恒溫染色，保溫６０ｍｉｎ。染后用熱水洗，晾干，分別測定兩組分上染率，其結(jié)果見圖１～３。由圖１、２可看出，低溫階段，隨著溫度的上升，分散染料在氨綸組分中的上染率升高較快，在滌綸組分中的上染率上升較慢﹔當(dāng)溫度上升至９０℃或１１０℃后，上染到氨綸組分上的分散染料開始向滌綸組分轉(zhuǎn)移，氨綸組分中分散染料的上染率開始回落，而滌綸組分中分散染料的上染率繼續(xù)上升。這是由于氨綸纖維的玻璃化溫度很低（－５０～－３０℃）[２]，溫度較低時，纖維中的軟鏈段已經(jīng)發(fā)生運動，染料分子可以比較容易地擴散進(jìn)入纖維﹔而滌綸纖維的玻璃化溫度為８０℃，只有當(dāng)溫度超過９０℃以后，無定形區(qū)的鏈段才開始運動，上染率開始明顯提高。分散染料品種不同，其上染規(guī)律也有所不同。低溫型分散染料分散藍(lán)２ＢＬＮ由于分子體積較小，所以在較低的溫度（９０℃）下，其在氨綸組分中的上染率就開始下降﹔分散深藍(lán)ＨＧＬ在１１０℃才開始回落﹔

中溫型分散染料分散藍(lán)ＳＥ-２Ｒ則一直呈上升趨勢。但是，染色溫度超過９０℃之后，其在滌綸組分中的上染率提升比在氨綸組分中快。從圖３可以發(fā)現(xiàn)，分散染料在氨綸與滌綸兩組分上的分配，也隨溫度變化而呈現(xiàn)一定的規(guī)律。低溫階段，分散染料在氨綸上的上染率高于在滌綸上的上染率，三種染料的氨綸上染率之比分別于７０℃、９０℃和８０℃后開始回落。當(dāng)溫度達(dá)到１３０℃時，三種染料在兩種織物的上染分配系數(shù)為０﹒０５６、０﹒１０、０﹒０８３，均高于氨綸與滌綸雙組分纖維的重量比（５︰９５），即一般染色情況下，分散染料對氨綸組分的上染要高于滌綸組分。２﹒２　分散染料品種與滌／氨上染分配的關(guān)系采用１８種常用分散染料，對滌／氨（９５︰５）兩種纖維進(jìn)行染色。室溫開始染色，以３℃／ｍｉｎ升溫至６１２０℃，保溫３０ｍｉｎ。染后分別用熱水清洗或還原清洗，測定各分散染料在兩組分中的上染率（見表１）。

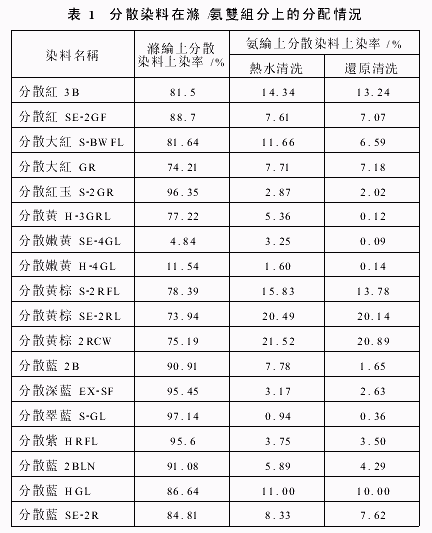

表１中，除幾個黃色品種，如分散嫩黃ＳＥ　４ＧＬ、分散嫩黃Ｈ　４ＧＬ和分散黃Ｈ　３ＧＲＬ對滌綸、氨綸兩組分上染率均很低外，大多數(shù)黃色染料對氨綸具有較高的上染率，如分散黃棕Ｓ　２ＲＦＬ、分散黃棕ＳＥ　２ＲＬ和分散黃棕２ＲＣＷ等，它們在氨綸組分上的上染率均達(dá)２０％以上。深色品種除分散藍(lán)ＨＧＬ（對氨綸上染高達(dá)１１﹒００％）外，其它一些染料，如分散藍(lán)２ＢＬＮ、分散紫ＨＲＦＬ、分散深藍(lán)ＥＸ　ＳＦ、分散翠藍(lán)Ｓ　ＧＬ和分散藍(lán)ＳＥ　２Ｒ等，對氨綸上染較少，最高也不超過９％。紅色品種則介于黃色與深色品種之間，即對氨綸的上染比黃色少，但比深色品種多。將染色樣品進(jìn)行還原清洗，發(fā)現(xiàn)所有分散染料對氨綸的上染率均有所下降。有些分散染料，如分散大紅Ｓ　ＢＷＦＬ、分散黃Ｈ　３ＧＲＬ和分散藍(lán)２Ｂ等，對氨綸的上染率明顯下降，而某些染料品種染色氨綸，經(jīng)過還原清洗后，氨綸上染率下降并不明顯，這與分散染料的分子結(jié)構(gòu)及上染情況密切相關(guān)。３　結(jié)論氨綸的玻璃化溫度較低，所以在

低溫階段，分散染料對氨綸組分有較高的上染率﹔隨著溫度的升高，分散染料在氨綸、滌綸兩組分中的上染率均有明顯升高﹔達(dá)到一定溫度時，氨綸上的分散染料開始向滌綸轉(zhuǎn)移，氨綸中分散染料的上染率降低，而滌綸中分散染料的上染率提高。一般情況下，分散染料對氨綸組分上染比滌綸組分要多。不同分散染料品種對滌綸、氨綸兩組分的上染也不同，黃色及個別紅色品種分散染料對氨綸有較高的沾染，深色品種分散染料對氨綸沾染相對較輕。染色后進(jìn)行還原清洗，普遍會降低分散染料在氨綸組分上的得色。

1 2 3 4
