juliaann艳妇精品hd-97超碰免费在线-色av导航-国产福利自产拍-亚洲男人的天堂在线-久久婷婷网-在线99视频-97一区二区三区-岛国在线观看无码不卡-伊人久久成人网-成年片色大黄全免费网站久久高潮-91视频免费观看网站-久久婷婷五月综合色和-91久久婷婷国产一区二区三区-性色av无码久久一区二区三区-中文字幕v亚洲日本-免费视频毛片-日本成人免费在线-外国黄色网址-国产又粗又爽又猛又大的动漫片

張瑞萍蔡再生(1東華大學(xué)化學(xué)化工學(xué)院,上海　226007;2南通大學(xué)化學(xué)化工學(xué)院,江蘇南通　226019) 摘要:文章探討了不同前處理劑、蛋白酶和ＴＧ酶對(duì)羊毛織物抗氈縮性能及對(duì)纖維損傷和織物強(qiáng)力等的影響。結(jié)果表明:通過ＴＧ酶的作用,可以提高織物的強(qiáng)力,降低纖維的堿溶度,使羊毛纖維的損傷得到補(bǔ)救;采用氧化前處理與蛋白酶及ＴＧ酶三者結(jié)合新工藝,可以在保證纖維損傷小的前提下,提高織物的抗氈縮性。關(guān)鍵詞:羊毛織物;蛋白酶;ＴＧ酶;防氈縮整理中圖分類號(hào):ＴＳ19229 文獻(xiàn)標(biāo)識(shí)碼:Ａ 文章編號(hào):10031456(2007)01001004 近幾年,由于環(huán)境問題日益為人們所重視,尋找合適的酶制劑代替氯化工藝已成為羊毛防氈縮研究的熱點(diǎn)。用蛋白酶對(duì)羊毛進(jìn)行減量處理,進(jìn)而使羊毛織物達(dá)到防氈縮目的的研究國(guó)內(nèi)外均見報(bào)道。但由于蛋白酶對(duì)羊毛處理的不均勻性,造成了羊毛纖維較大的損傷,限制了其工業(yè)化應(yīng)用。本研究選用一種新型生物酶,與傳統(tǒng)的氧化、蛋白酶處理結(jié)合共同處理羊毛織物,使蛋白質(zhì)改性,達(dá)到防氈縮的同時(shí),還可減少織物強(qiáng)力損失。1　實(shí)驗(yàn)部分11　實(shí)驗(yàn)材料及主要化學(xué)藥品純毛織物,釋氯劑ＤＣＣＡ,二氯異氰尿酸鈉(工業(yè)用),次氯酸鈉(分析純),雙氧水30%(分析純),水玻璃(工業(yè)品),蛋白酶(工業(yè)品),ＴＧ酶(日本)。12　前處理Ｈ2Ｏ2處理?xiàng)l件:溫度50℃,浴比1∶20,時(shí)間60ｍｉｎ,ＪＦＣ適量;ＤＣＣＡ處理?xiàng)l件:溫度25℃,浴比1∶20,時(shí)間60ｍｉｎ,ＪＦＣ適量,ｐＨ值40;ＮａＣｌＯ處理?xiàng)l件:溫度25℃,浴比1∶20,時(shí)間60ｍｉｎ,ＪＦＣ適量,ｐＨ值30;脫氯工藝:Ｎａ2ＳＯ33%(ｏｗｆ),溫度30℃,浴比1∶20,時(shí)間20ｍｉｎ,ＮａＣＯ3調(diào)節(jié)ｐＨ值至8～9之間處理8ｍｉｎ,溫度45℃。1.3　酶處理根據(jù)工藝參數(shù)配置酶液,把羊毛浸入其中,在一定溫度下處理一定時(shí)

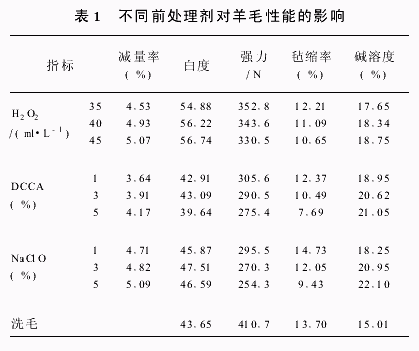

間,取出烘干至恒重,測(cè)定減量率、氈縮率、白度、強(qiáng)力、堿溶度。14　分析及性能測(cè)試羊毛纖維損傷采用堿溶度法測(cè)定及計(jì)算,式中,Ｇ———含水率(%),Ｗ———堿處理后殘留試樣重(ｇ)。氈縮率的測(cè)定及計(jì)算:皂片1ｇＬ,浴比1∶30,洗液溫度30℃,洗滌時(shí)間1ｈ,烘干,待織物吸濕平衡后按下式計(jì)算氈縮率。織物減量率的測(cè)定:將酶處理前后的試樣在105℃的烘箱中烘至恒重。白度的測(cè)定:在智能式色度白度儀上按標(biāo)準(zhǔn)方法測(cè)定。織物強(qiáng)力的測(cè)定:在Ｙ501型強(qiáng)力測(cè)試儀上按標(biāo)準(zhǔn)方法測(cè)定。2　結(jié)果與討論21　不同前處理劑對(duì)羊毛性能的影響采用不同濃度的Ｈ2Ｏ2(35,40,45ｍｌＬ)、ＤＣＣＡ(1%,3%,5%)、ＮａＣｌＯ(1%,3%,5%)對(duì)羊毛織物進(jìn)行處理,分析其對(duì)羊毛主要性能的影響,結(jié)果如表1所示。 由表1可知,羊毛織物經(jīng)Ｈ2Ｏ2、ＤＣＣＡ、ＮａＣｌＯ處理后減量率增加;Ｈ2Ｏ2處理白度有了較大提高;與洗毛織物相比,隨著前處理劑用量的增加,Ｈ2Ｏ2處理織物氈縮率變化不大,ＤＣＣＡ、ＮａＣｌＯ處理后織物的氈縮率下降較明顯,但后2種處理也使織物的堿溶度顯著增加;織物強(qiáng)力下降較大,說明氯化處理使羊毛纖維發(fā)生了較大損傷。如果氯化工藝條件過于激烈,不僅會(huì)破壞羊毛纖維表面的—Ｓ—Ｓ鍵,而且會(huì)損傷羊毛的皮質(zhì)層細(xì)胞。綜合減量率、氈縮性、白度與纖維損傷等性能,選擇Ｈ2Ｏ2(40ｍｌＬ)作為合適的前處理劑。22　蛋白酶對(duì)羊毛性能的影響采用不同濃度的蛋白酶與洗毛后的織物作用,及其與前處理相結(jié)合,探討蛋白酶對(duì)羊毛性能的影響,其處理?xiàng)l件為溫度50℃,浴比1∶20,時(shí)間40ｍｉｎ,ｐＨ值85.單純用蛋白酶處理羊毛織物,對(duì)織物的抗氈縮性能影響不大。羊毛最外面鱗片層有較多的胱氨酸,存在二硫鍵,所以,水解穩(wěn)定性較高。通過Ｈ2Ｏ2預(yù)處理和不

同濃度的蛋白酶結(jié)合,則隨著蛋白酶用量的增加,織物抗氈縮性明顯提高。適當(dāng)?shù)那疤幚?使羊毛鱗片外角質(zhì)層中的二硫鍵打開,使大分子的蛋白酶容易接近蛋白質(zhì)分子鏈,發(fā)生吸附和催化反應(yīng),從而使蛋白酶通過對(duì)鱗片層的水解,提高了織物的抗氈縮性能。雙氧水預(yù)處理后的蛋白酶處理對(duì)毛纖維的損傷,采用雙氧水+蛋白酶整理工藝,隨著蛋白酶用量的增加,織物強(qiáng)力下降,羊毛的堿溶度增加,這說明蛋白酶在處理羊毛時(shí),其作用并不只發(fā)生在表皮層,鱗片層內(nèi)部及角質(zhì)層可能也受到了損傷,即蛋白酶處理時(shí)并不是理想的由表及里均勻水解,也存在著不均勻的縱向水解。有資料認(rèn)為:蛋白酶對(duì)羊毛減量有2個(gè)模式:酶減量剝離模式和酶減量的水解模式。酶減量剝離模式是指羊毛在蛋白酶的作用下,通過蛋白酶對(duì)羊毛ＣＭＣ球狀蛋白的水解,使羊毛細(xì)胞(包括鱗片細(xì)胞和皮質(zhì)細(xì)胞)剝離纖維主體的減量形式(物理減量),從目前研究看,動(dòng)物蛋白酶和微生物蛋白酶主要采用剝離模式對(duì)羊毛進(jìn)行減量的,由于羊毛的ＣＭＣ對(duì)羊毛的機(jī)械性能至關(guān)重要,因而剝離模式對(duì)羊毛的機(jī)械性能損傷很大。23　ＴＧ酶對(duì)羊毛性能的影響采取不同濃度的ＴＧ酶、以及Ｈ2Ｏ2前處理+ＴＧ酶、Ｈ2Ｏ2前處理+蛋白酶+ＴＧ酶工藝,分析ＴＧ酶對(duì)羊毛織物性能的影響。ＴＧ酶處理對(duì)洗毛后織物的強(qiáng)力有較大提高(由4201Ｎ增加到4588Ｎ)并使其堿溶度下降(由1321%減至1170%);采用不同的前處理工藝與ＴＧ酶相結(jié)合,共同處理羊毛織物,經(jīng)過雙氧水前處理,再用ＴＧ酶處理,強(qiáng)力顯著提高(由352Ｎ增至449Ｎ);堿溶度下降(由1765%減至1544%)。羊毛纖維由于前處理造成的損傷,通過ＴＧ酶的作用得到補(bǔ)救。ＴＧ酶能夠催化肽或蛋白基團(tuán)中谷氨酰胺殘基的γ-酰胺基團(tuán)和伯胺之間的酰基—轉(zhuǎn)移反應(yīng):(1)酰基—ＴＧ反應(yīng):(2)蛋白質(zhì)谷氨酰胺殘基和賴氨酸殘基之間的交聯(lián)反應(yīng):式中:ＴＧ為ＴＧ酶,Ｇｌｎ為谷氨酰胺(Ｇｌｕ

ｔａｍｉｎｅ),Ｌｙｓ為賴氨酸(Ｌｙｓｉｎｅ)。通過這種酰基—轉(zhuǎn)移反應(yīng),利用肽鏈上的谷氨酰胺殘基的γ-甲酰胺基為乙酰基供體,采用與蛋白質(zhì)中ε-氨基團(tuán)結(jié)合的賴氨酸殘基,或游離氨基酸上的胺基、伯胺基等作為ＴＧ酶的受體,這樣,分子間和分子內(nèi)的ε-(γ-谷氨酸)賴氨酸便會(huì)出現(xiàn)交聯(lián)反應(yīng),促使蛋白質(zhì)聚合,形成蛋白質(zhì)分子內(nèi)和分子間的網(wǎng)狀結(jié)構(gòu)。羊毛中谷酰胺加谷氨酸的質(zhì)量分?jǐn)?shù)為149%,賴氨酸殘基占31%,通過ＴＧ酶催化上述反應(yīng),從而使羊毛蛋白質(zhì)纖維的強(qiáng)力增加,堿溶度下降。從以上結(jié)果可得出:ＴＧ酶對(duì)纖維的損傷有補(bǔ)救作用,而減量率、白度、氈縮率與單獨(dú)前處理工藝效果相比變化不大,說明ＴＧ酶對(duì)織物的減量率、白度和氈縮性影響小,如圖4所示。雙氧水+蛋白酶處理賦予織物抗氈縮性能,ＴＧ酶可以補(bǔ)救抗氈縮整理帶來的纖維損傷。所以,要提高羊毛織物的抗氈縮性,并且控制其強(qiáng)力損傷,可以采用雙氧水、蛋白酶與ＴＧ酶聯(lián)合處理工藝。由圖4可知,按不同加入順序進(jìn)行Ｈ2Ｏ2、蛋白酶、ＴＧ酶聯(lián)合處理時(shí),ＴＧ酶+Ｈ2Ｏ2+蛋白酶整理工藝中,氈縮率小于5%,織物強(qiáng)力390Ｎ左右。即此復(fù)合酶處理工藝能在保護(hù)纖維強(qiáng)力的前提下,使羊毛織物抗氈縮性獲得較大提高。這是由于在ＴＧ酶的作用下,在羊毛角蛋白分子中形成纖維內(nèi)和界面的異肽鍵,穩(wěn)定蛋白質(zhì)分子,它的使用使得纖維和織物的強(qiáng)力增加;Ｈ2Ｏ2和蛋白酶處理,由于對(duì)鱗片層的催化水解作用,使織物抗氈縮性能提高。而ＴＧ酶的作用避免了以上2步對(duì)織物產(chǎn)生的強(qiáng)力過度下降和纖維的損傷。3　結(jié)論①隨著氯化、氧化前處理劑用量的增加,織物氈縮率有所減小,纖維的堿溶度增加,織物強(qiáng)力急劇下降,特別是氯化還易引起纖維泛黃;雙氧水前處理對(duì)纖維的損傷比氯化小,而且提高了織物的白度。 ②蛋白酶單獨(dú)處理,對(duì)織物的氈縮率影響不顯著,與氧化前處理結(jié)合,可以提高織物的抗氈縮性能和白度,但由于處理不均勻,也會(huì)造成纖維的較大損
