棉織物前處理的主要日的是將織物上的木質素、色素、棉脂棉蠟等物質去除.從染整加T的角度而言,這些物質屬于雜質,需要通過前處理T序將其去除,以提高織物的白度和潤濕性能,便于后期的染色、印花、后整理加但是從抗紫外整理加丁的角度而言，這些雜質卻是天然的紫外吸收劑，應該盡量的保留因此．這些雜質的去除對織物紫外防護性能的提高是不利的．雜質去除越少．織物的紫外防護性能越好下面進行具體的論述.棉織物的煮練過程會使其UPF值變小．使織物紫外防護性能降低。例如：研究中分別測試煮練前后棉織物的紫外線透過率．發現煮練后棉織物在整個波段上的透過率都有所提高例如：在350nm處的紫外透過率為6％左右．而煮練后的紫外透過率達到l4％左右．提高了一倍以上．紫外透過率的水平總體(從200nm-400nm的整個波段卜)上升大約l0％.最高達20％左右．這可能是因為在煮練過程中去除掉了棉脂棉蠟及少量的色素這對紫外線有良好吸收性能的天然雜質．從而使UPF減小。棉織物的漂白處理會進一步使其紫外防護性能明顯下降例如：研究表明經過絲光漂白后棉織物的紫外透過率上升。在UVA段最高，可以達到35％左右．．另有研究表明漂白棉印花織物的紫外光透過率為23．7％．同規格未漂白棉印化織物的紫外光透過率為l4.4％。經漂白處理后，織物的紫外光透過率幾乎提高了1倍。這可能是因為漂白過程減少了天然棉巾的色素、木質素等這些天然的紫外線吸收劑．因此棉織物的漂白會使UPF明顯降低。黃麻／棉漂白織物與其同規格未漂白織物比較．也更容易使紫外線透過⋯：分別用漂白、未漂白黃麻／棉織物覆蓋在染色羊毛織物的表面，然后一起拿去長時間照射。結果發現，照射48h后，由漂白黃麻／棉織物覆蓋保護的羊毛織物的K／S值從3O．06下降到了26．04．而由未漂白黃麻／棉織物覆蓋保護的羊毛織物的K／S值則只從30．06下降到26，79。這都間接的表明．漂白后的

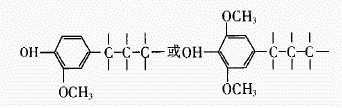

由此可見．木質素的結構中含有容易吸收紫外線的苯環結構，岡此對紫外線有良好吸收。另外．色素屬于天然染料．染料結構中如果含有口『吸收紫外線波長的共軛體系．也會對紫外線產生很好的吸收以天然彩棉為例：對天然彩棉色素的研究表明，天然彩色棉色素屬于多酚類或黃酮類天然色素．具有2～苯基苯并吡哺的母核結構．這個結構中也存在容易吸收紫外線的芳環結構。某研究中將淺綠色、茶色、棕色種有色棉樣品經80AFUs(AmericanAssociationofTextileChemistsandColoristsfadingunits1氙光曝曬并洗滌漂白后其防紫外線UPF值為4-3，仍大于未處理常規棉布的UPF值(4．O)。另外，DeeptiGupta等_6]研究十種天然染料的紫外防護性能時也發現．這十種天然染料在UV—B波段(280—320nm、都具有高0及收性能將這些天然染料應用到煮練后的棉織物上后．被測染色織物的UPF值為15~120之間(空白試樣的平均UPF值為4．91)。這些數據都說明了天然色素所具有的良好的紫外吸收性能。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
