1.3分析方法
通量是反映膜管性能的一個重要指標，計算公式為：

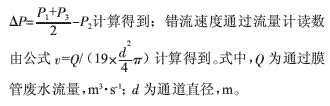

式中：J為滲透液通量，L·m-2·h-1；d為通道直徑，m；l為膜管長度，m。
通量測量時用一臺電子天平對出水進行連續讀數，通過間隔時間Δt的出水量ΔV來計算膜管的通量。另外由于出水濁度基本為零，出水的物理性質按純水計。COD的測定采用微波消解法，色度、NH3-N采用標準分析方法[3]，電導率的測定采用DDS-307型電導率儀。
2·結果與討論
2.1通量衰減

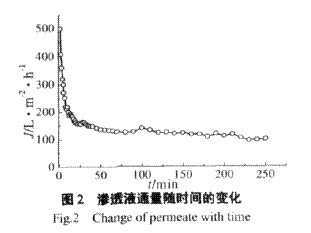

圖2示出陶瓷膜過濾廢水的通量隨時間的衰減變化，其中跨膜壓差為0.075MPa，錯流速度為2.5m·s-1。裝置啟動后通量在開始的20min內急劇下降，之后變化幅度逐漸減小，隨著裝置運行時間的增加最終通量穩定在100L·m-2·h-1左右。前20min通量的急劇下降是由于廢水中的顆粒物質使陶瓷膜產生膜污染，主要為固體懸浮顆粒沉積在膜面形成凝膠極化層、小顆粒部分堵塞膜孔、顆粒在膜表面吸附而形成的[4]。
2.2不同跨膜壓差和錯流速度下的膜通量

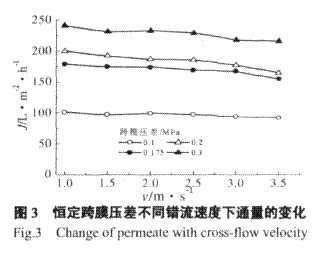

在一個恒定的跨膜壓差下改變錯流速度通量的變化如圖3所示。由圖3可知，在一個恒定的跨膜壓差下通量隨著錯流流速的增大而逐漸減小。一般認為錯流速度越大，越能減小濃差極化的影響，降低微濾阻力，膜的通量也越大。另一方面，錯流速度增大，首先帶走了膜表面的大顆粒，使濾餅層細顆粒比例增高、濾餅層比阻增大，從而使通量隨著錯流流速的增大而逐漸減小[5]。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
