2.4.熱熔膠在纖維上固著形成粘合鍵
熱熔膠在熱熔粘合過程中，經(jīng)過熔融、潤(rùn)濕、滲透和擴(kuò)散后，進(jìn)入纖維毛細(xì)管內(nèi)并形成表面擴(kuò)散層，然后經(jīng)過冷卻固著織物上。熱熔膠與纖維形成粘合鍵從而使其具有一定的粘合強(qiáng)度。熱熔膠與纖維形成的粘合鍵有兩種形式：一是機(jī)械粘合；二是擴(kuò)散界面分子力的作用，其中包括范德華力，氫鍵和化學(xué)鍵。
(1)機(jī)械粘合
織物表面粗糙，纖維之間有毛細(xì)孔隙。熱熔膠滲透到毛細(xì)孔隙后，與織物形成機(jī)械嚙合作用，這就是機(jī)械粘合。對(duì)多數(shù)織物來講，機(jī)械粘合是形成粘合強(qiáng)度的主要方面。機(jī)械粘合與織物的表面粗糙有關(guān)。粘合強(qiáng)度與表面粗糙度關(guān)系如圖3所示：
.jpg)
機(jī)械粘合能產(chǎn)生強(qiáng)的嚙合鍵，它可抗水解和熱分解。但其前提是熱熔膠必須充分潤(rùn)濕并滲透到纖維毛細(xì)孔隙中去。
(2擴(kuò)散界面層分子作用力
前面已提到，高聚物分子能通過潤(rùn)濕和局部鏈段的相互擴(kuò)散，形成擴(kuò)散界面層。界面層分子相互接觸并互相擴(kuò)散滲透。因而在界面層就可能有三種作用使粘合強(qiáng)度增加。
a、物理吸附作用：界面的吸附主要依靠范德華力，這種作用力與分子間的距離的6次方成反比，只有當(dāng)分子間的平衡距離在10?以內(nèi)時(shí)，范德華力才有明顯作用。
b、相互擴(kuò)散作用：分子局部鏈段的相互擴(kuò)散可減少分子的滑動(dòng)。從而加粘合強(qiáng)度。
c、化學(xué)吸附作用：分子間形成氫鍵或共價(jià)鍵。只有當(dāng)纖維和熱溶膠上有某些官能團(tuán)時(shí)才能發(fā)生。例如，聚酰胺熱熔膠上含有-CONH-基團(tuán)，它可與纖維上的OH和羊毛上的-CONH-形成氫鍵或共價(jià)鍵，使粘合強(qiáng)度明顯提高，并有較好的干洗性能。

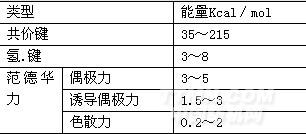

表4.各種分子作用力的能量
.jpg)
綜上所述，熱熔膠與織物形成粘合鍵而固著是多種作用的結(jié)果，聚乙烯與織物的粘合主要是機(jī)械粘合。聚酰胺與棉、毛、絲綢及尼龍的粘合除機(jī)械粘合外，還有物理和化學(xué)吸附。聚酯純滌綸長(zhǎng)絲織物的粘合則主要靠分子鏈段的相互擴(kuò)散，具體情況要進(jìn)行具體分析。
<<上一頁(yè)[1][2][3][4][5][6][7]下一頁(yè)>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
