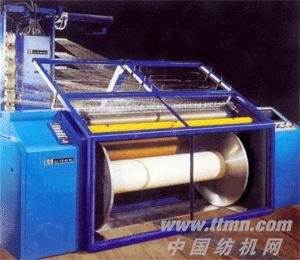

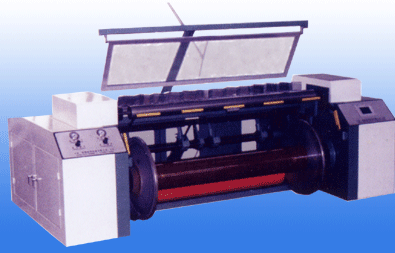

產品名稱 分條整經機
型號 GA163
適用范圍 適用于精毛紡織物、化纖長絲織物、色織物、真絲織物及特種產業用紡織品等品種的分條整經。可作為劍桿、片梭、噴水、噴氣等無梭織機的織前準備設備，是織造廠開發各種高檔織物、特種織物的優選設備。
主要技術特征 整經和倒軸傳動由交流變頻控制，恒線速、恒張力、高速運行
交流數字伺服控制的油壓鉗制式制動系統、制動速度快、平穩，可以通過參數窗口設定制動力大小，制動時根據設定值和當前整經速度，自動調節伺服電機參數和油壓的壓力，達到快速平穩的效果（專利技術）。
交流數字伺服方式導條移位，隨動響應快，精度高，條定位和起點定位均一次按鍵自動完成。
交流數字伺服和滾珠絲桿傳動的整經臺前后移動控制、并設有壓紗輥、多種傳感器。
整經過程中，整經臺等距離后退。
交流數字伺服和力傳感器定量自動控制倒軸張力，可以通過觸摸屏直接設定織軸內外圈的張力參數。（專利技術）。
鋼質大滾筒，并經高精度動平衡校驗。
采用現場總線技術，機、電、氣、液一體化設計。配置多套PLC、多套交流數字伺服變頻、兩套觸摸屏和一套遠程監倥站，系統先進、可靠、自動化程度高。
整經主機在地軌上移動，分絞架和筒子架固定，使得條帶相對于分絞架和筒子架中心不變，邊紗張力均勻；
活動式倒軸機可與多臺整經機主機配套，電、氣通過插件連接、簡便而可靠；
配有多種形式的筒子架、錠距、錠數可根據用戶要求選定。
備有多種形式張力器，斷經自停裝置供用戶選配。
整經臺上配有靜電消除裝置，倒軸機配有上油臘裝置。
主要技術參數
1 有效幅寬 2200-3600(mm)
2 織軸盤片直徑 800.1000.1250(mm)
3 整經速度 0-1000(m/min)
4 倒軸速度 0-100(m/min)0-200(m/min)
5 倒軸實現張力精度 ≤±2%
6 制動距離 ≤3m(500m/min)
7 倒軸最大張力
8 大滾筒柱體直徑 1000mm
9 錐體長度及整機外形尺寸
10 錐體錐度 9°
11 導條走絲速度 0.001--9.999(mm/r無級)
12 條定位精度
13 導條隨動精度 0.02%
14 條寬范圍 0.1--700.0mm
15 整經電腦操作站 10.4寸彩色觸摸屏
16 倒軸電腦操作站 10.4寸黑白觸摸屏
17 筒子架錠距 用戶自定
18 筒子架錠數 用戶自定
19 輸入電壓 3X380V±10%
20 裝機容量 40KVA 50KVA
21 整經電機功率 15kw
22 倒軸電機功率 22kw 30kw
23 主機重量 5500(kg)
24 筒子架重量 2500(kg)
副表一 標準規格配置，非標準規格配置需定貨時說明，
倒軸速度 織軸卷繞速度 電機功率（22KW） 電機功率（30KW）
200m/min <=800mm 4000N 5500N
<=1000mm 3500N 4500N
<=1250mm 2500N 3500N
*100m/min *<=800mm *6500N 9000N
<=1000mm 5000N 7000N
<=1250mm 4000N 5500N
65m/min <=800mm 10000N -
<=1000mm 8500N -
<=1250mm 6500N -
幅表二 SGA163智能型規格和主要技術參數
GA163智能型規格與主要參數
織軸 幅寬 2200 2400 2600 2800 3000 3200 3400 3600
卷繞直徑 柱體長 2250 2450 2650 2850 3050 3250 3450 3650
800 筒體長 3200 3400 3600 3800 4000 4200 4400 4600
錐體長 950
錐直徑 1300.9
1000 筒體長 3600 3800 4000 4200 4400 4600 --
錐體長 1350
錐直徑 1427.6
1250 筒體長 4200 4400 4600 --
錐體長 1950 --
錐直徑 1617.7 --
--------------------------------------------------------------------------------
副表三 回轉式筒子架規格
錠數480 錠數560 錠數640 錠數720
A B N L A B N L A B N L A B N L
220×220 -- 2360 3 7080 1180 2360 3 8260 -- 2360 4 9440 1180 2360 4 10620
250×250 -- 2660 3 7980 1330 2660 3 9310 -- 2660 4 10640 1330 2660 4 11970
290×290 -- 3060 3 9180 1530 3060 3 10710 -- 3060 4 12240 1530 3060 4 13770
