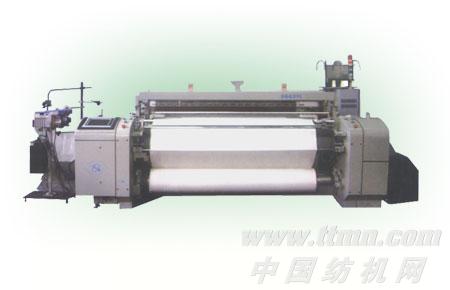

SGA747型劍桿織機是在GA615型有梭織機的基礎上吸收同類劍桿織機的優點，根據用戶需求優化設計而成的。適用于織造棉、毛、絲、化纖、混紡等織物，該機結構合理簡單，操作維修方便，車速較有梭織機提高30-40%，噪音低，較有梭織機低10-15分貝。該機機架進行了加強設計，適用性更廣，不但適合織造輕薄及一般織物，也特別適用織造厚重、高密及色織各種織物，織物質量較有梭織機及其它同類劍桿織機大大提高，具有較高的性能價格比。是適合我國國情的普及型劍桿織機。

結構特點：
1、開口裝置：采用GT221型多臂開口機構，保證綜框運動平穩，且有利于織物的品種變換；
2、選色緯停裝置：可混緯或四、六色選緯，緯停采用壓電傳感器，斷緯或缺緯時，感應靈敏，停車迅速；
3、引緯裝置：電子儲緯，四色（六色）自由引緯。緯紗經儲緯器、張力夾片、緯紗檢測器、選色桿后，被送緯劍夾持引入梭口，在180°時完成交接，由接緯劍帶出梭口后釋放；
4、打緯裝置：四連桿機構打緯，72T/36T齒輪傳動彎軸，牽手栓帶動筘座運動完成打緯；
5、送經裝置：外側立式積極送經裝置，傳動精度高，能保證織造過程中經紗張力的恒定，緯密范圍大。因傳動零件均在機外，故安裝、維修方便。
6、卷取裝置：積極間隙式卷取，由安裝在筘座腳上的擺座帶動連桿、撐牙，再經蝸輪蝸桿帶動刺輥實現卷��；
7、傳動裝置：本機啟、制動采用電磁離合器、制動器，可按織造需要任意調節織機的停車位置，具有傳動準確、平穩、噪音低等特點；
8、機架：本機在原有基礎上可增加中墻板一塊，使整機更加穩固，品種適用性更強；
9、儲緯器架形式：本機可分外置式和內置式，選用內置式儲緯器架形式，可減少占地。

技術參數：
1、筘幅：1800～4000；
2、車速：210～110轉/分；
3、經軸盤片直徑：550、600；
4、最大卷布直徑：400；
5、最大綜框頁數：16頁(4色)、14(6色)；
6、電機功率：1.5KW；
7、適用紗支：9.5tex-83tex；
8、緯密范圍：70-400根/10cm。
