JYFO系列蜂窩除塵機組
江陰精亞集團江陰市空調除塵設備廠
公司名稱：江陰市精亞集團公司
.jpg)
JYFO系列蜂窩除塵機組
JYFO 系列蜂窩式除塵機組是精亞集團在除塵領域的特色產品，廣泛應用于棉、毛、麻、化纖、造紙、煙草等輕紡工業，可有效過濾和收集纖塵，凈化空氣。
工作原理簡述：
由第一級除塵機組和第二級除塵機組構成。第一級主要過濾、分離、收集被處理空氣中的纖維和塵雜；第二級主要過濾、分離、收集第一級過濾后空氣中的微粒粉塵，使空氣凈化到可以回用或排放的標準。
.jpg)

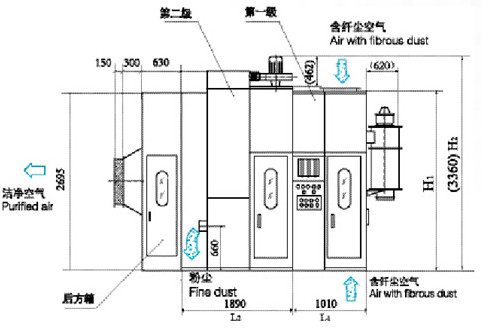

規格尺寸（表一）
型號規格 Type and SpecificationJYFO-Ⅲ-4JYFO-Ⅲ-5JYFO-Ⅲ-6JYFO-Ⅲ-7JYFO-Ⅲ-8
第一級
Stage
（Ⅰ）
圓盤
Disc盤徑 Disc diameter (mm)Φ1600Φ2000Φ2300Φ2600Φ2600
過濾面積 Filter area (m2)1.802.943.774.674.67
濾網Media(目/英寸 mesh/inch)（不銹鋼絲網 stainless steel net）60-120 mesh/inch
尺寸
Size長度Length L1(mm)1010+620（輔機 Fiber Compactor）=1630
寬度Width B1(mm)17402130252029103300
高度Height H1(mm)25802855
重 量 Weight (kg)650700770850950
裝機容量 Total Power (kw)3.12
第二級
Stage
（Ⅱ）塵籠
Dust數量Quantity(只/排)24/430/536/642/748/8
過濾面積 Filter area (m2)17.622.026.430.835.2
濾料Fiter materialJM系列
尺寸
Size長度 Length L2(mm)1890
寬度 Width B2(mm)B1+350（輔機 Fib
高度 Height H2(mm)(3360)
重 量 Weight (kg)12201340146015801700
裝機容量 Total Power (kw)3.69
兩級
Stage
（Ⅲ）尺寸
Size長度Length L(mm)2900+620=3520
寬度Width B(mm)B1+350（輔機 Fiber Compactor）
高度Height H(mm)(3360)
重 量 Weight (kg)18702040223024302650
裝機容量 Total Power (kw)6.81
性能參數（表二）
型號規格
Type and
Specification處 理 風 量 Air-handling volume ×104 （m3/h）阻力
Pressure
drop
（pa）效率
Filtering
Efficieny
（%）
除 塵 系 統 Filtering system回風過濾
Return air
filtering
廢 棉
Cotton waste粗特紗
Low count yarn中特紗
Mediu mcount yarn細特紗
Fine count yarn化纖紗
Chemical fiber yarn
JYFO-Ⅲ-41.4-1.61.6-2.02.0-2.42.4-2.82.8-3.43.2-4.0
≤250
≥99
JYFO-Ⅲ-51.8-2.02.0-2.52.5-3.03.0-3.53.5-4.24.0-5.0
JYFO-Ⅲ-62.1-2.42.4-3.03.0-3.63.6-4.24.2-5.04.8-6.0
JYFO-Ⅲ-72.5-2.82.8-3.53.5-4.24.2-4.94.9-5.85.6-7.0
JYFO-Ⅲ-82.8-3.23.2-4.04.0-4.84.8-5.65.6-6.66.4-8.0
