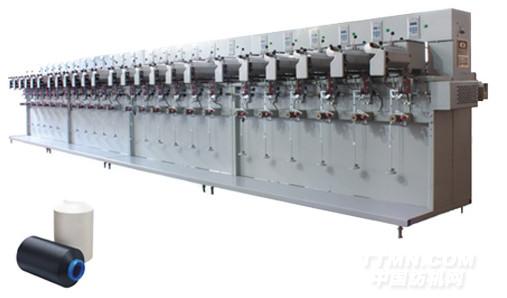

SHGD0103型精密絡簡機

來源：上海天佑紡織機械有限公司  發布時間:2012-16-23

名稱：  SHGD0103型精密絡簡機

介紹：

SHGD0103型精密絡簡機是在我廠多年生產制造精密絡筒機基礎上研發而咸。該機型采用先進的數碼電子技術，改變了傳統機械傳動，大大簡化了機械結構，提高了傳動效率從而提高了生產串，增加操作功能，簡化操作程序。

主要技術參數

1．錠距：　　300mm

2．錠數：　　單面24錠冶(以錠為一節，可增加錠數}

3．傳動形式：?jiǎn)五V獨立傳動，電動機90瓦，控制匣對主軸進行線速調節(變頻器}

4．卷繞比：　1：2 2、1：3 2、1：4 2(由用戶任選一種)

5．紗線速度：150-400米份，無級調速

6．卷繞張力：最小2克，能適應恒張力或遞減張力

7．簡于容量：最大750克(真絲)

8．導絲器動程：最大200mm

9．筒管形式：直筒60(外徑}x56(孔徑}x230(長度}mm
   　　　錐筒3o30″，705(底孔直徑}x230(長度}mm
   　　　或桉用戶特殊要求配置

10．電動機功率：90瓦臟，2 16千瓦／24錠

11．外形尺寸：7500X860X1500mm(長X寬X高)

12．機器重量：1200kg

SHGD0103 REWINDING MACHINE isbasedonourold linerewinding machine We adopt advanced digital technology and improve the mechanical transmission We simplify the handling procedure and raise the producing efficiency due to the high efficiency of transmission

Technical Parameter

1.Spindle pitch: 300mm

2. Number of spindles: 24spindles

3.Driving mode: single spindle controlled with single motor

4.Windratio: 122, 132, 142

5.Yarn speed: 150 400m/min

6.Winding tension: mill 2g

7.Capacity of bobbin: 750g(silk)

8.Traverse: Max 200mm

9.Type of tubes: cylindrical or conical

10.Power of motor: 90w/spindle or 2 16kw/24spindles

11 .Dimensions: (L x W x H) 750O x 860 x 1500mm

12.Weight: 1200kg

特點：

1．踐速度，可以任意調整。

2．似長度宋控制筒子的卷裝量，改變過去以重量宋控制卷裝容量，提高筒子的計量等級和筒子的精度范圍。

3．扁汰了機械開關裝置，取而代之是便捷的觸摸拄鈕。

4．可靠的電子斷頭自停裝置，提高筒子的產品質量，降低了勞動強度。

5．可以任意調節，增加工藝參數的調節范圍，適應品種更廣泛。

6．節約能源，電動機功率為2 16千瓦(24錠xo 09單獨傳動}。
