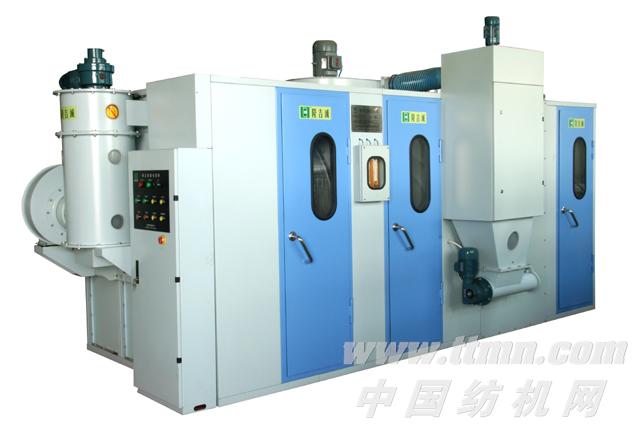

多筒式除塵器

來源：江陰隆吉誠機械制造有限公司  發布時間:2009-55-24

一、 產品用途：該機可用于棉、麻、毛、化纖等行業的空調濾塵系統，過濾和收集空氣中的纖維粉塵，以達到凈化空氣的目的二、 結構特點：1、 占地面積小，在處理風量較大時，占地面積可比其它濾塵設備減少約為15%.2、 采用不銹鋼絲風和長毛絨二級過濾，纖維與短絨和粉塵分別回收，提高纖維的利用率。3、 濾筒部件由多個直徑大小不同的錐形筒體及插片式濾料網板組成，結構簡單新穎，更換濾料方便、快捷。4、 采用長毛絨濾料，阻力小，過濾效率高，阻燃5、 濾料由網板支承，不會鼓起，保證集塵吸嘴貼附于小料，吸塵可靠，效果好。6、 吸嘴部件由多個可調吸嘴和吸塵管組成，每個濾筒內采脾雙吸嘴吸塵，從而縮短了吸臂往復運動的行程，清潔速度快。7、 二級傳動機構只由一臺減速機傳動，采用皮帶傳動方式，通過簡單實用的往復絲杠巧妙地將單一的加轉運動抽象成旋轉加往復的復合運動。從而滿足吸嘴的動作要求。整個傳動機構及控制電路簡單可靠，故障率低。三、 結構及工作原理：1、 多筒式除塵機組是由第一級圓盤預過濾器和第二級多筒式濾塵器構成的機電一體化的除塵機組。第一級圓盤預過濾器主要過濾、分離、收集被處理空氣中的纖維和雜質。第二級多筒式濾塵器主要過濾：分離、收集第一級過濾后空氣中的微細纖塵和粉塵。2、 工作時，本機在塵室內與主風機放在一起，在主風機抽吸作用下，塵室外呈負壓狀態，含塵氣流從入口進入本機，首先通過一級圓盤濾網，纖維和雜質被阻留在濾網上，旋轉吸嘴利用排塵風機的風力，將纖維和雜質吸除，通過纖維壓緊器分離，壓緊排出，分離后的含塵空氣返回一級箱體內，細小粉塵進入二級多筒式濾塵器，被吸附到濾料內表面，由旋轉吸嘴吸入布袋集塵器進行塵氣分離，采用新型機械震蕩裝置定時落灰，粉塵通過粉塵壓實器，壓緊排出。分離出的含塵空氣透過集塵布袋排回二組級箱體。經過過濾的潔凈空氣透過濾筒排到機外。本機組也可正壓運行。
