詳細信息:
技術特點:

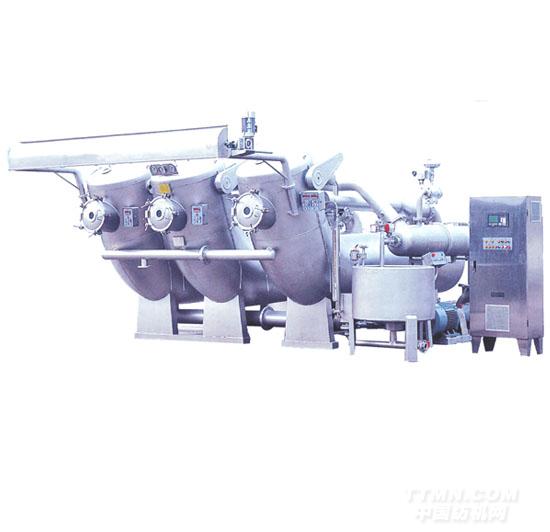

■本機為高溫松式噴射溢流染色設備,采用最新式的噴嘴系統及織物提升擴散系統,顯著地提高了載布量布速,降低浴比并確保織物獲得最均勻的染色效果及優良的手感,無死折,該機的適用性廣泛,是漂染棉、棉織、混紡和化纖織物的理想設備。
■優異的無折痕染色效果
無論是在導布管還是在儲布槽中,織物均以自然浮游狀態于染液中循環,從根本上避免了折痕的產生。是處染折痕敏感類織物的最佳選擇。
■布速高,載量大
采用超低摩擦系數的鐵氟龍管做底篩的布槽,空間大,走布順,配合大流量主泵及高速提布系統,保證均勻染色。
■加工精度高,布面效果佳
所有布循環所需接觸的不銹鋼表面經高精度拋光處理,配合溢流式的噴觜送布,極大地改善了起毛現象。
■張力低,縮率小
機臺高度低,張力低,染色后縮率小,成品碼重容量達到。
標準結構:
★機身及所有與染液的接觸部分均采用牌號為316/316L高度抗腐蝕不銹鋼制造
★儲布槽內鋪特氟龍管
★織物提升系統,配調速變頻器,速度為50~350m/min
★織物糾纏自解裝置
★機身加壓和排壓系統
★溢流洗水系統
★高效率不銹鋼離心泵,變頻軟起動
★氣動閥門控制升溫、降溫、入水、排水及洗水★高效列管式熱交換器
★內置清洗系統
★液位指示器配有液位傳感器
★方便操作的加料系統
★配先進微處理器的主控電箱
★全不銹鋼工作平臺
另選配件
★布縫探測裝置
★配備加料泵的定量注料系統
★比例升、降溫系統
★第二入水,第二排水
★入水流量計
★出布搖摺裝置
技術數據
浴比:1:6 ~10
最高工作溫度:140°C
升溫率:3.5°C/min
(在25°C~130°C范圍內,以7㎏/cm2的干燥飽和蒸汽計)
降溫率:2.5°C/min
(在130°C~80°C范圍內,以冷卻水壓3㎏/cm2 , 25°C計)
工藝流程圖

氣動蝶閥 比例加料閥
定量注料隨動控制
技術規格
型號
|
管數
|
載量
|
總功率
|
外形尺寸
|
L (mm)
|
W (mm)
|
H (mm)
|
AT-G(L)-1T
|
1
|
150-250
|
20.8
|
7500
|
2200
|
2940
|
AT-G(L)-2T
|
2
|
300-500
|
37.8
|
7500
|
3600
|
2940
|
AT-G(L)-3T
|
3
|
450-700
|
57
|
7500
|
5100
|
2940
|
AT-G(L)-4T
|
4
|
600-1000
|
69.1
|
7500
|
6900
|
2940
|
外形尺寸圖

|
