一、適用范圍

適用于紡制棉、毛、絲、絹、化纖純（混）紡的細紗機和捻線機。

二、結構及性能特點


1、D12、HFD13系列錠子

采用彈性圈分離型錠膽結構，上軸承固定，上、下支承分離無連接。其性能特點是結構簡單，合理可靠，在8000rpm～18000rpm轉速內，彈性圈能保證下支承具有良好的自調中心作用，在吸振卷簧借助多層油膜阻尼配合下，能有效地抑制錠子振動，運轉平穩，且維修方便，價格低廉，適應面廣的低端產品。

2、HFD32、HFD33系列錠子

采用金屬?gòu)椥怨苓B接型錠膽，上支承固定，上、下支承通過金屬?gòu)椥怨苓B接。彈性管加工工藝及其材料保證了上、下支承良好的同軸度，一定程度上擺脫了彈性圈分離型錠膽受錠腳深盲孔加工中錐孔和直孔同軸度的影響，使得其結構更加合理可靠，配合卷簧的多層油膜阻尼，其自動調心作用更強，在8000rpm～18000rpm轉速內，運轉平穩，承載能力也得到適當?shù)脑龃螅胍舻停瑝勖L(zhǎng)。

3、HFD42系列低保養錠子

HFD42系列錠子采用金屬?gòu)椥怨芸v橫向吸振型錠膽，上支承固定，上、下支承通過金屬?gòu)椥怨苓B接，且下支承底部裝有軸向彈性元件，具有良好的縱向緩沖吸振性能。該系列錠子結構是在HFD32系列的基礎上設計改進而來，在繼承了HFD32系列特點的同時，通過優化彈性參數、增設防飛油措施等手段，使得HFD42系列錠子結構更加合理可靠，錠子的初期故障減少，在8000rpm～18000rpm轉速內運轉平穩，且能穩定工作在18000rpm，同時防飛油措施既可使?jié)櫥筒灰罪w濺又能適當?shù)刈璧K臟物進入錠座內腔，其清洗加油周期至少可達3個月，錠子的保養維護更輕松簡便。縱向緩沖的設計，不僅提高了鉆空子可靠性，還能適應集體落紗.

4、HFD41系列節能低保養錠子

HFD41系列錠子延用了HFD42系列的結構，但是上支承采用了φ6.8mm孔徑的紡錠軸承，其錠盤帶輪直徑可以做的更小，最小可達φ18.5mm。與D12、HFD32、HFD42系列錠子相比，在相同的錠子轉速下，滾盤轉速可以開的更低，細紗機的整機振動和噪音可以更小，細紗機的能耗也就更低。

5、HFD51系列高速節能低保養錠子

HFD51系列錠子采用平面錠底結構的金屬?gòu)椥怨苓B接型錠膽。上支承使用φ6.8mm孔徑的紡錠軸承，錠盤帶輪直徑可以做得更小，最小可達φ18.5mm。在錠子轉速相同的情況下，滾盤速度更低，整機振動和噪音更小，能耗也就更低。下支撐采用了平面止推軸承和徑向滑動軸承組合結構替代了傳統的錐尖式軸承結構，錠子在12000rpm～25000rpm運轉更平穩，性能更可靠，因此在保持滾盤轉速不變的情況下，則擁有更高的生產效率。我公司經過持續不斷的努力改進生產工藝，保證了紡錠軸承與徑向滑動軸承同軸度控制在0.05mm以?xún)?nèi)，錠子的工作可靠性更高，壽命更長。同時HFD51系列錠子沿用了HFD42系列防飛油措施，補油周期同樣至少可達3個月。

三、主要規格參數與配用關系

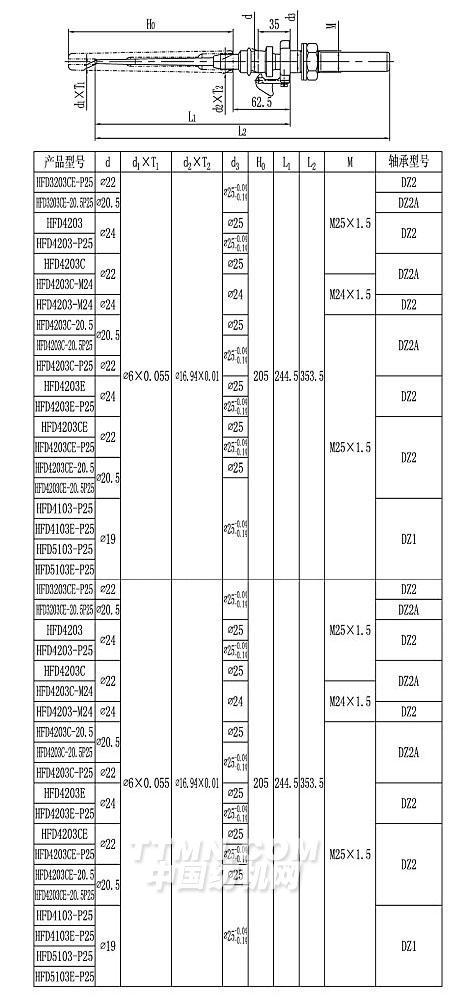

    光桿錠子

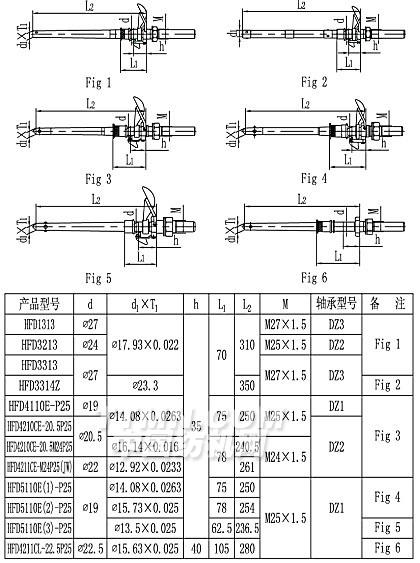

鋁套管錠子
