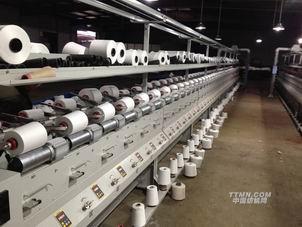

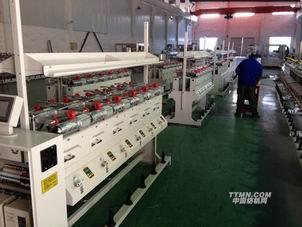

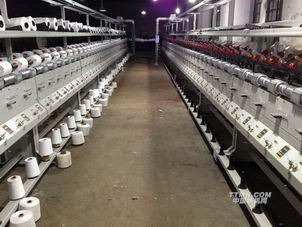

高速松式絡筒機TR-DP1201
發布時間：2015-10-21
經久耐用的電子型絡筒機，用于生產密度均勻的筒倒筒優質筒子紗。機器的卷繞速度可通過電腦自動控制，最高可達：1000米/分鐘。徑向防疊裝置調控方便，先進的清紗及張力機構并可避免紗線打結，從而獲得最佳的絡紗并線效果。是棉、麻絲和化學纖維紗線類絡筒的理想設備。創新的機械結構更加優化了紗線的走向、使得對紗線的傷害減少到最小。空間節約理念，減少了機器占地面積，從而節約廠房成本，也使空間利用率較傳統機型提高30%；壓力片式可調張力控制系統，能夠實現更大范圍的線性張力，更能適應于不同類型的紗線卷繞，從而提供更合理的張力，達到成型好、松軟度適宜的紗筒，減少筒染的次品率，提高效率及利潤
特點：
經久耐磨的金屬心軸支架；
方便開啟的紗管托架中心定位結構，便于取下繞好的筒子紗；
紗線出入口有陶瓷保護，可避免因摩擦而影響紗線質量
標準機型：雙面排列；每臺12錠；可多臺串聯安裝，最大串聯數為8臺。
Description for TR-DP1201 New Winder
Innovative mechanical structure brings an improvement of the thread path, reduce yarn friction to a minimum. Space saving concept reduces machine footprint and thereby building costs. Also improving the utilization rate of the plant 30% more than the traditional models;
Innovative tension control system, which can achieve more range yarn tension and adapt to different types of yarn winding. Thus achieve a more reasonable tension, a good forming and reasonable soft package. Reduce defective rate of bobbin dyeing, to improve efficiency and profit.
（1） 基本配置
槽筒卷繞系統
紗線防疊裝置
單錠可調張力控制系統
單錠電子定長計數器
單錠滿卷自停裝置
斷紗自停裝置
慢啟動裝置
空筒管擱置架
單錠操控板
集成液晶操控板
（2） 選用件
空氣自動捻結器
巡回吹吸風系統
機械清紗器
(1) Basic Configuration
1、Grooved drum winding system
2、Anti-ribonning device
3、Precision tension control system
4、Pre-determined length countor
5、Full package stop motion
6、Stop motion
7、Slow-start system
8、Empty tube rack
9、Each spindle with control panel
10、Integrated touchscreen operation control panel
(2) Options
Travelling cleaner
Automatic air splicer
Splicers
主要技術參數Technical data
|
絡筒機型號Winder Mod TR-DP1201 |
凈尺寸Dimensions mm |
凈重Net Weight Kg |
|
12錠（帶控制箱）12 heads with controlbox |
2380X840X1275 |
385 |
|
12錠 附件12 heads without control box |
2120X840X1275 |
360 |
|
技術特點Technical Characterisstics |
TR-DP1201 |
|
|
槽筒Grooved drum |
O/D82MM,節距2.5，對稱型（0°） O/D82MM |
|
|
成型筒子Take up |
圓柱型，雙錐型或圓錐型3°30",4°20" cylindrical tubes,bicopress or conical 3°30",4°20" |
|
|
自動定長Automaticmeter |
根據成品件，電子設定卷繞長度Computer control |
|
|
配置Configuration |
每節12錠12heads/section |
|
|
組合Composition Motorization |
最大9節連成一臺共108錠Max:9sections/set(108 heads) |
|
|
驅動方式motorization |
每錠配一臺同軸三相交流馬達 1coaxial 3phased AC motor per head |
|
|
最高速度Max.speed |
1200米/分鐘 單面可獨立設置 1200m/min each side can be set separately for wending |
|
|
導紗動程Traverse |
標準配置147MM 6" |
|
|
紗線探測器 Yarn detector |
帶光學傳感器by optical sensor |
|
|
筒紗最大直徑Max.Package |
250mm |
|
|
啟動/停止Start/stop |
薄模開關及電腦設定by film switch computer setting |
|
|
徑向防疊裝置Radoal anti patterning system |
電腦控制徑向防疊參數The anti patterning parameter is coatrolled by computer |
|
|
往復吹吸清潔器（選配）Reciporcation blowing sucking cleaner |
1100w（清潔器功率） |
|
|
消耗功率Absorbed power |
100W/錠（最高速度），加清潔器電機功率 |
|
|
電源Power supply |
三相400V±10%，50/60Hz Three-phased 400V±10%，50/60Hz |
|
|
可根據用戶要求加配座車，自動打結器以及電子清紗器等附件The accessories of travelling seat,automatic knotter and electronic yarn clearer etc.
|
||
