一．概要
FU4.2抗污能力強，在由于污贓出現感度異常之前檢測能力不會變化。
FU4.2與FU203探緯器不能互換，FU4.2探緯器為黑頭。標號627900C.
注：若探緯器被陽光照嗮，應做遮光處理。

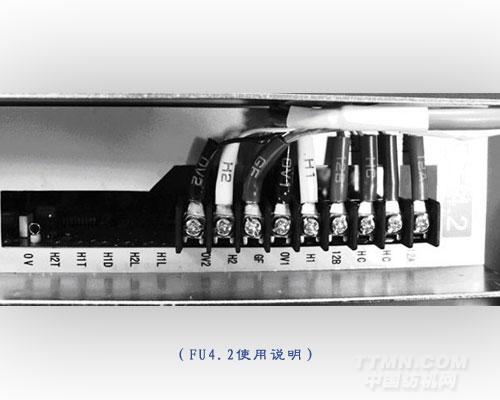

H1,H2探緯線接線圖:

其中：12A(紅線),HC（綠線）,H1（白線）,OV1（黑線）為H1接線端子。
12B(紅線),HC（綠線）,H2（白線）,OV2（黑線）為H2接線端子。GF為公用端子。

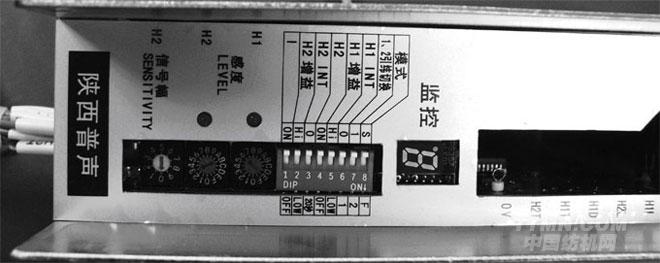

FU4.2電路板感度，模式，監控 實圖（下）:

（H1,H2波段開關上方的紅燈均為H1,H2的度度指示燈。正常開車狀態下H1燈滅，H2燈常亮。）

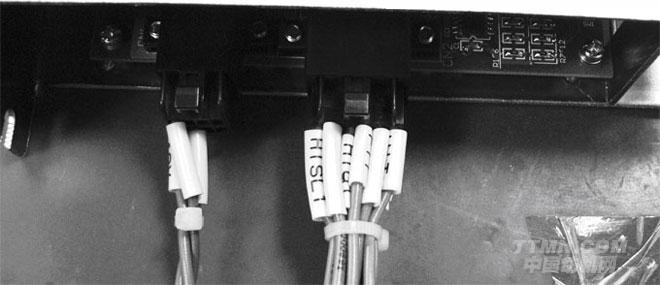

FU4.2電源（CN1），信號(CN2)接線插頭圖:

左側CN1接電源。右側CN2接主板。


二．動作規格設定


FU4.2有8個開關（SW3）和3個旋轉式波段開關。請根據實際情況作對應設置。

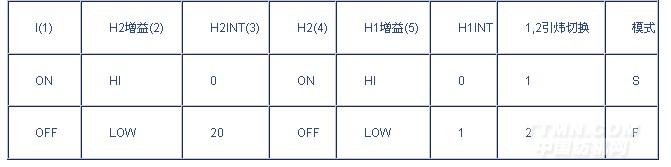

SW3定義如下（一般情況下全在上面檔位）：

    模式切換開關：
    S: 緯紗發生吹斷時。
    F: 緯紗不會發生吹斷時。
    盡管事發生吹斷的緯紗，若因細支紗發生誤停，要設定為F，這種情況容易看漏。要避免看漏發生。
    1.2引緯切換
    1：1緯引緯不良導致停車。
    2;? 2緯連續引緯不良導致停車。
    H1INT切換開關
    0：織機啟動第1緯即進行H1監測。
    1：織機啟動第1緯不進行H1監測。
    H1增益切換開關 HI：H1探緯頭前面有鋼扣或黑金屬片時設定。
    LOW: H1探緯頭前面有銀色金屬片時設定。
    H2切換開關
    ON: 使用H2探緯頭
    OFF: 不使用H2探緯頭
    H2INT切換開關
    0：H1監測和H2監測同時開始。
    20：織機啟動20S不進行H2監測。
    H2增益切換開關
    HI：H1探緯頭前面有鋼扣或黑金屬片時設定。
    LOW: H1探緯頭前面有銀色金屬片時設定。
    I切換開關（在模式切換開關為S時有效） ON: 緯紗不會飛回時使用。
    OFF: 緯紗會飛回時使用。（H1設定為OFF時，若H1探緯器前無緯紗，就會使織機停車）
    通常設定為ON.
    在使用伸縮性大的緯紗時，因為飛回發生看漏時要設定為OFF.

三． 敏感度調整方法
不開車時無法正確調整敏感度。請在正常引緯情況下調整。
調整前H1,H2感度（SW4,SW2）都設定為F.

    H1感度的調整
    看著感度調整開關的紅燈進行調整。
    a.請確認紅燈亮或忽亮忽滅。若安裝金屬片或是用銀色鋼扣時盡管設定值為F紅燈也不亮。此場合要設定為D.
    b.在忽亮忽滅時，降低刻度3檔為C.紅燈應滅。
    c.在燈亮時，把開關逆時針向下調，在燈開始忽亮忽滅后再降2檔。（紅燈熄滅）
    d. 須確認監控是否頻繁顯示3,4或H，監控頻繁顯示3或H容易空停。一種情況是緯紗不夠穩定，會有空停趨向，若無空停可不用再調整。另一種情況將開關從F檔逆時針旋轉降至不再顯示3或H即為恰當的設定值。
    e. 備注：順時針轉（數字變大）或紅燈亮將會趨于看漏趨勢。 數字小或等滅有空停趨向。總之H1無論燈亮與否，檔位下調至不空停為原則。
    H2感度的調整
    看著感度調整開關的紅燈進行調整。
    a.請確認紅燈亮或忽亮忽滅。
    b.在燈亮或忽亮忽滅時，把開關逆時針向下調，找燈開始忽亮忽滅檔位順轉3檔。（紅燈燈亮或忽亮忽滅）
    c.須確認監控是否頻繁顯示3,4或H，監控頻繁顯示3或H容易空停。一種情況是緯紗不夠穩定，會有空停趨向，若無空停可不用再調整。另一種情況將開關從F檔逆時針旋轉降至不再顯示3或H即為恰當的設定值。
    d.備注：順時針轉（數字變大）或紅燈亮將會趨于看漏趨勢。數字小或燈滅是空停趨勢。有些品種會因飛花紅燈忽亮忽滅。這種情況下如果空停須調整H2幅度加以改善。
    H2幅度的調整
    a.將標準設定為0因飛花空停。
    b.請逐步順轉檔位提升H2刻度調整。
    c.數字變大將趨向于看漏趨勢。

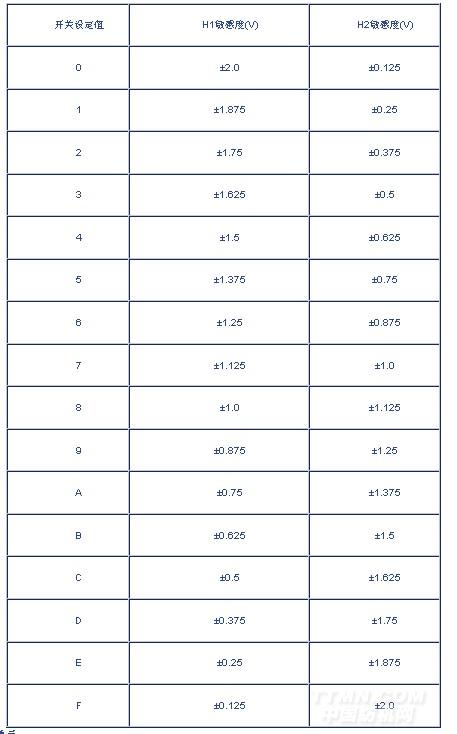

四．敏感度水平表
