概述：

       YG074紗疵分級儀是用于檢查紗線偶發性疵點及其分布的測試儀器，主要用于紡織企業、質檢機構檢測成品紗線的紗疵分布及其各種形狀的紗疵統計分析。使用紗疵分級儀可對紗線的疵點進行分級和計數，評定紗線質量，改進紡紗工藝，提高紗線質量。

 主要技術特點：

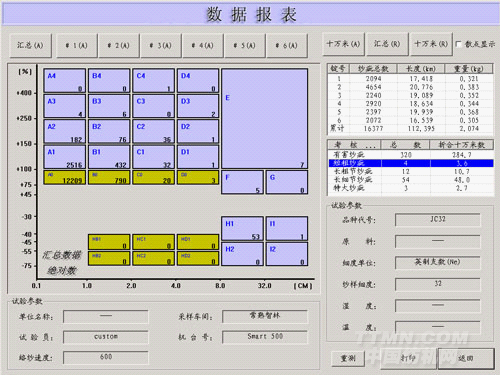

● 精確分析紗線上的偶發性紗疵，并能測定每級紗疵的數量。（圖1）

● 采用CAN-bus總線式控制形式，測試系統精確、穩定可靠，抗干擾能力強。

● 每個測試單元具有既能單錠控制和自我校正功能，并可以實現單錠控制啟動和停止。

● 紗疵檢測采用絕對測量技術，全數字化處理，并可從屏幕中實時觀測到紗線波形。

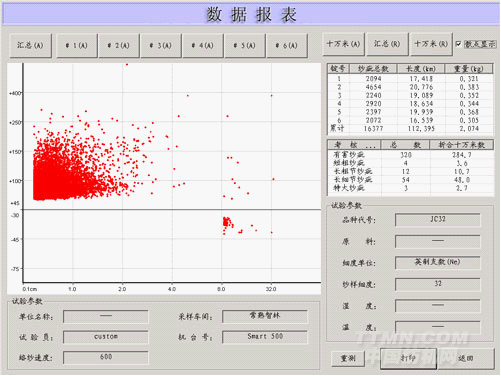

● 散點圖能全面、直觀反映紗疵的分布區域，方便直觀地指導清紗器參數的設定。（圖2）

● 可設定紗疵切除功能，便于分析紗疵的成因。

● 常規計數和絕對計數方式兩種方法統計紗疵，能自動轉換成100km紗疵數。

● 能進行清紗設定，對疵點的長度和幅度的設置。

● 可對紗線支數進行檢測（動態錯支判斷），故障實時報警。

●測試結果數據庫存儲，方便用戶對測試結果進行各種分類統計、分析和快速檢索，可編制日報、季報或年報，便于用戶監控和統計分析中長期的質量變化情況。

圖1

圖2

 主要技術參數：

● 電容式檢測頭：6錠（標配），最大12錠（選配）

● 紗線材料品種：棉、毛、麻、絹紡和各種混紡紗線

● 測量紗支范圍：4-112tex（MD15型檢測頭）；8-200tex（MD20型檢測頭）

● 測試速度：300-1800m/min

● 測試片段長度：單錠≦500km；累計≦1000 km

● 統計值（以數據報表和圖形界面形式提供以下數據）
   單錠/匯總：各分級門限的實際紗疵總數和折合為十萬米的紗疵個數。
   考核項目：有害、短粗、長粗、長細、特大紗疵（用戶自行設定）的實際總數和折合為十萬米的紗疵個數。

●  其他數據：顯示單錠或匯總的疵點總數，實際測試長度，折合紗線重量。

●  分級門限：33級

●  常用23級：短粗結16級（A1-A4，B1-B4，C1-C4，D1-D4區）　　　　　　
    長粗結3級：（E，F，G區）　　　　　　
    長細節4級：（H1-H2，I1-I2區）
    附加10級：4級短粗結（A0，B0，C0，D0）6級短細節（HB1-HB2，HC1- HC2，HD1-HD2）

●  工作環境： 溫度 20±3℃，相對濕度65±5%

●  電源：單相 AC 220V±10%， 50Hz

●  整機功耗：300-400w

●  整機重量：45kg

 儀器配置：

●  電源箱：外型尺寸（長x寬x高）350*390*155mm

●  匯流槽：外型尺寸（長x寬x高）2000*95*50mm

●  檢測頭：MD15型或MD20型

●  控制器：研華(Advantech)工業計算機，配置信號處理模塊

●  操作系統：WindowsXP Pro for Emb system Chnsimp

●  顯示器：目前是 NEC 17英寸液晶顯示器

●  打印機：目前是HP LaserJet激光打印機

絡筒機（選配）技術參數：

●  型號：GU029

●  測試錠數：6錠檢測工位。

●  測試速度：速度可調，調速范圍400、600、800m/min

●  錠距：280mm。

●  適用紙管尺寸：3°、5°（兩種可選），長度170mm

●  其他特性:具有斷紗自動分離停轉裝置

●  電源：AC 380V

2010年江蘇省高新技術產品
