YG139C-J長絲條干均勻度測試儀
發布時間：2011-09-08
概述：
YG139C-J長絲條干均勻度測試儀，采用機械加捻技術，模塊化設計理念，用于檢測和分析化纖長絲的質量變異。通過對波長-波譜、不勻曲線、變異長度、統計數據等信息的分析，能尋找和診斷長絲生產流程的各種設備或工藝缺陷，是化纖企業控制和提高產品質量的必備儀器。
主要技術特點：

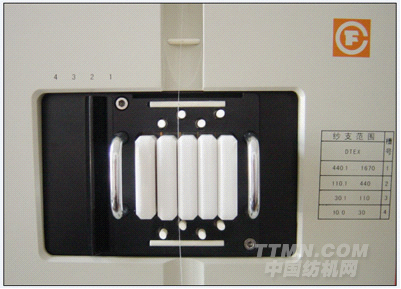

● 專為化纖長絲檢測設計的X24型獨立檢測頭，測試準確度高（圖1）
● 主處理機采用工業控制計算機，配置特制的信號處理模塊，環境適應性強。
● 整機結構和軟件系統模塊化設計，擴展性好。
● 加捻模塊：（圖2）
*具有自主知識產權的機械假捻裝置，高效率加捻。
*試樣自動喂入假捻裝置，無需借助其他工具。
*加捻模塊采用瑞士原裝高速伺服系統。

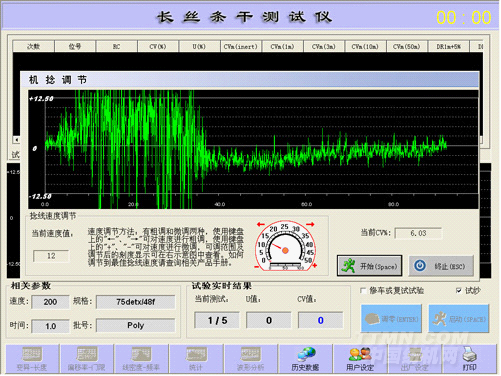

*可視化加捻速度無級調速操作，精確直觀，并能自動存儲各品種加捻參數，操作簡便（圖3）。
圖1
圖2
圖3
● 全新數字調速系統，羅拉自動進出，延長羅拉使用壽命。
● 不勻曲線可存儲，并可按多種比例縮放，蘇州長風獨有的“電子標尺”技術可直接測量不勻曲線上任意點間長度，便于結合波譜圖正確分析設備或工藝缺陷。
● 一次試驗可同步輸出常規試驗結果和各種抑制、半抑制及片段試驗的結果。
● 測試結果數據庫存儲，用戶可對測試結果進行各種分類統計、分析和快速檢索，便于用戶監控和統計分析中長期的質量變化情況。
● 蘇州長風獨有的“調車復試”功能，可在一組試驗中插入任意次試驗而不影響該組試驗，測試結果可存儲。
● 數據保護和還原技術可有效保護計算機存儲的各種報表數據，并快速解決各種軟、硬件引起的故障。
● 可與EasyJoin全自動換紗機（選配）對接，實現全自動測試，提高測試效率。
主要技術參數：
● 電容式測試槽：4個
● 試用范圍：各類化學長絲
● 測量紗支范圍：10 –1670dtex
● 測試速度：25 、50、100、200、400m/min
● 加捻轉速：0-30000rpm
● 測試時間：0.5-20min之間任意設定
● 每組測試管數：1-24管
● CV%(U%)測試范圍：0.00-99.99%
● 統計值（以數據報表形式提供以下數據）
千米平均mean/km、標準差s、管間變異系數CVb%、Q95%置信區間、最大值max、最小值min
● 變異長度曲線：切割長度0.01～1000m
● 偏移率（DR%）測試范圍：0-99.99%，參考長度和門限：1m±5%
● 波譜圖波長范圍：1cm-3011m（最大單次測試長度10000m）
● 波譜頻道數：標準型86個，精細型172個
● 3D波譜圖：1-12個/屏
● 不勻曲線顯示比例程量程：400、100、50、25、12.5、6.25%
● 線密度頻率曲線：相對平均線密度而言，可給出從±100%范圍內的線密度頻率分布圖。
● 輸入空氣壓力：0.15-0.6Mpa
● 工作環境： 溫度 20±3℃，相對濕度65±5%
● 電源：AC 220V±10%， 50Hz
● 整機功耗： ≤600w
● 整機重量： 75 kg
儀器配置：
● 檢測器：外型尺寸（長x寬x高）470x390x740mm
● 控制器：研華(Advantech)工業計算機 ，配置信號處理模塊（圖4）
● 操作系統：WindowsXP Pro for Emb system Chnsimp
● 顯示器：目前是 NEC 17 英寸液晶顯示器（圖5）
● 打印機：目前是HP LaserJet激光打印機（圖6）
● 長絲紗架：（圖7）
● 氣流調節控制箱（選配）：過濾、干燥壓縮空氣、精確調節輸入流量（圖8）

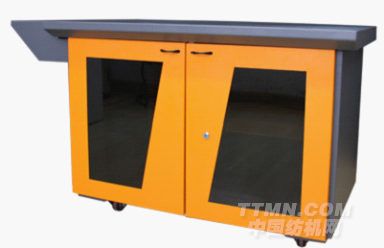

● 條干儀專用工作臺（選配）
專為條干檢測量身定制，內置獨立的工控機格架、廢絲收集箱和文件存放空間。高強度鋁合金構架、精密鈑金沖壓，外形美觀。外型尺寸（長x寬x高）1140x710x800mm（圖9）

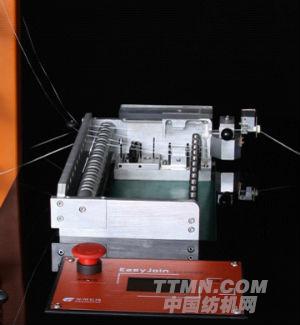

● EasyJoin全自動換紗器（選配）
最大裝紗容量12管，自動完成換紗、打結動作，可與蘇州長風任意條干儀、毛羽儀器配套對接，實現全自動運行（圖10）
圖4
圖5
圖6
圖7
圖8
圖9
圖10
2010年江蘇省高新技術產品
