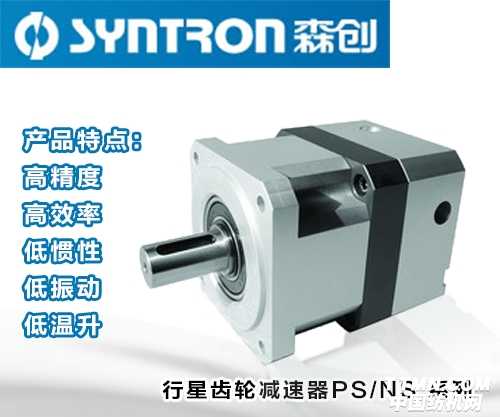

行星齒輪減速器PS/NS 系列

發布時間：2015-01-30

PS系列是在多年開發的基礎上，通過引進國際先進技術，推出的精密行星齒輪減速器系列。該系列減速器具有高精度、高剛性、高效率、低慣性、低振動、低噪音、低溫升等特點，不僅可適配于我公司自有“森創”品牌的各種伺服電機及步進電機，也可適用于其他各種品牌的電機產品。

NS系列減速器是基于PS系列的高精度型減速器，回差精度高，適用于某些對精度要求比較高的特殊場合。

技術參數	單位	減速比		PS40	PS60	PS90	PS115	PS142
技術參數	單位	減速比		NS40	NS60	PS90	PS115	PS142
額定輸出轉矩	N·m	單級	3		45	110	220	550
			4	20	45	110	220	550
			5	20	45	110	220	550
			7		40	80	170	400
			9	20
			10		40	80	170	400
		雙級	9		45	110	220	550
			12		45	110	220	550
			15		45	110	220	550
			16	20	45	110	220	550
			20	20	45	110	220	550
			21		45	110	220	550
			25	20	45	110	220	550
			28		45	110	220	550
			30		45	110	220	550
			35		45	110	220	550
			36	20
			40		45	110	220	550
			45	20
			49		45	110	220	550
			50		45	110	220	550
			70		40	80	170	400
			81	20
			100		40	80	170	400
極限輸出轉矩	N·m			額定輸出轉矩的2倍
輸入端轉動慣量	kg·cm2	單級	3		0.28	1.11	4.64	15.98
			4	0.03	0.27	0.98	4.30	14.28
			5	0.03	0.27	0.96	4.24	13.98
			7		0.27	0.96	4.22	13.86
			9	0.03
			10		0.27	0.95	4.21	13.83
		雙級	9		0.28	1.11	4.64	15.98
			12		0.27	0.95	4.3	14.28
			15		0.27	0.96	4.24	13.98
			16	0.03	0.27	0.96	4.24	13.98
			20	0.03	0.27	0.96	4.24	13.98
			21		0.27	0.96	4.24	13.98
			25	0.03	0.27	0.96	4.24	13.98
			28		0.27	0.96	4.21	13.83
			30		0.27	0.95	4.21	13.83
			35		0.27	0.96	4.21	13.86
			36	0.03
			40		0.27	0.95	4.21	13.83
			45	0.03
			49		0.27	0.95	4.21	13.83
			50		0.27	0.95	4.21	13.83
			70		0.27	0.95	4.21	13.83
			81	0.03
			100		0.27	0.95	4.21	13.83

技術參數	單位	減速比		PS40	PS60	PS90	PS115	PS142
技術參數	單位	減速比		NS40	NS60	PS90	PS115	PS142
抗扭剛度	N·m /arcmin	單級	3		1.3	5.5	14	28
			4	0.35	1.3	5.5	14	28
			5	0.35	1.3	5.5	14	28
			7		1.3	4	14	28
			9	0.35
			10		1.3	4	10	28
		雙級	9		1.3	5.5	14	28
			12		1.3	5.5	14	28
			15		1.3	5.5	14	28
			16	0.35	1.3	5.5	14	28
			20	0.35	1.3	5.5	14	28
			21		1.3	5.5	14	28
			25	0.35	1.3	5.5	14	28
			28		1.3	5.5	14	28
			30		1.3	4.75	12	28
			35		1.3	4.75	14	28
			36	0.35
			40		1.3	4.75	14	28
			45	0.35
			49		1.3	4.75	14	28
			50		1.3	4.75	12	28
			70		1.3	4	12	28
			81	0.35
			100		1.3	4	10	28
額定軸向負載	N	轉速 30 rpm		1696	3192	4656	8547	17627
		轉速 50 rpm		1430	2693	3928	7210	14870
		轉速100 rpm		1134	2135	3114	5717	11791
		轉速150 rpm		992	1867	2723	5000	10310
		轉速300 rpm		787	1482	2161	3968	8184
		轉速500 rpm		664	1251	1824	3349	6907
		轉速1000 rpm		527	992	1447	2656	5478
回差	arcmin	PS系列單級		8	6	5	5	5
		PS系列雙級		15	10	8	8	8
		NS系列單級		5	5
		NS系列雙級		9	9
噪音	dB(A)			58	60	62	67	72
額定輸入轉速	rpm			3000			2000
最高輸入轉速	rpm			5000			3000
滿載效率		單級		94%	96%
滿載效率		雙級		92%	95%
平均壽命	h			10000
重量	kg	單級		0.4	1	3	5.7	12.8
重量	kg	雙級		0.6	1.2	3.7	7.3	17.2
