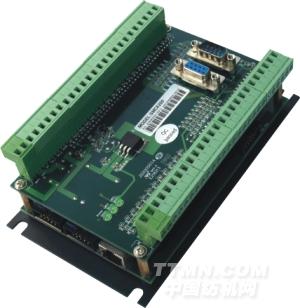

SMC6200以太網型兩軸運動控制器
發布時間：2012-01-17
.jpg)
主要特點
SMC6200 以太網型2軸運動控制器
產品特點:
■以太網型運動控制器
■不需要學習VB、VC語言就可以編程
■脈沖輸出速度最大達5MHz
■脈沖輸出可選擇: 脈沖/方向, 雙脈沖
■2軸直線插補
■2軸圓弧插補
■多軸連續插補
■3種回零方式
■梯型和S型速度曲線可編程
■每軸提供限位、回零信號
■通用24位數字輸入信號，有光電隔離
■通用16位數字輸出信號，有光電隔離
■提供文本顯示器、觸摸屏接口
功能介紹：
高性能的獨立工作式運動控制器以FPGA為核心，控制2軸步進電機、伺服電機完成各種功能強大的單軸、多軸運動。通過以太網實現自動生產線網絡控制。
100M以太網接口
支持10/100M以太網接口。可以在線設置系統參數，也可用U盤拷貝程序。
G代碼編程
采用ISO國標標準G代碼編程，易學易用。既可以在文本顯示器、觸摸屏上直接編寫G代碼，也可以在PC機上編程，然后通過串口和以太網下載至控制器。
示教編程
可以通過文本顯示器、觸摸屏進行軌跡示教，編寫簡單的軌跡控制程序，不需要學習任何編程語言。
程序存儲功能
程序存儲器最多999個文件，G代碼程序最長可達200000行。
直線、圓弧插補及連續插補功能
具有2軸高速直線插補功能、任意2軸圓弧插補功能、連續插補功能。
PWM、DA輸出
具有2路PWM輸出，2路DA(0-5V)輸出。
應用場合:
電子產品自動化加工、裝配、測試
半導體、LCD自動加工、檢測
激光切割、雕銑、打標設備
生物醫學取樣和處理設備
工業機器人
專用數控機床
技術規格：
運動控制參數
.jpg)
運動控制I/O接口信號
.jpg){kind=small}

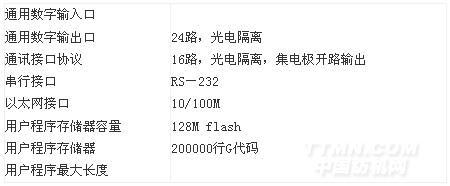

通用數字 I/O
.jpg)
控制器電源與外形尺寸
.jpg)

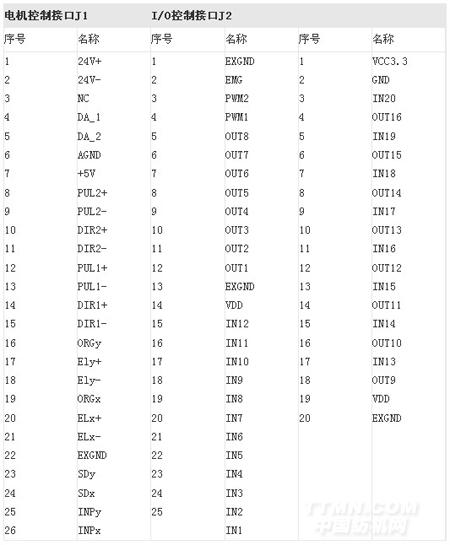

主要接口插座定義：
.jpg)
軟件：
提供PC模擬觸摸屏軟件；PC MOTION6200在線控制軟件。
提供PC 編程VCVB函數庫。
訂貨信息：
SMC6200獨立工作式高級2軸運動控制器
ACC6200接線板
9PIN公母頭非交叉串口線一根
選配：威綸506MV觸摸屏
