57系列兩相步進電機
發布時間：2012-01-17
.jpg)
57系列兩相步進電機
通用規格
|
步距精度
|
+5%(整步、空載)
|
|
溫升
|
80°CMax
|
|
環境溫度
|
-10°C -- +50°C
|
|
絕緣電阻
|
100MΩmin.500VDC
|
|
耐壓
|
500VAC for one minute
|
|
徑向跳動
|
0.06 Max.(450g-load)
|
|
軸向跳動
|
0.08 max.(450g-load)
|
技術規格
|
Model No.
|
相數
|
步距角
|
保持轉矩
|
額定電流
|
相電感
|
相電阻
|
引線數量
|
轉子慣量
|
定位轉矩
|
電機重量
|
機身長
|
|
(°)
|
N.M
|
A
|
mH
|
Ohm
|
g.cm2
|
Kg.cm
|
Kg
|
mm
|
|||
|
57HS04
|
2
|
1.8
|
0.4
|
2.0
|
1.4
|
1.4
|
6
|
135
|
0.22
|
0.4
|
41
|
|
57HS06
|
2
|
1.8
|
0.6
|
2.0
|
1.8
|
1.4
|
8
|
146
|
0.42
|
0.6
|
55
|
|
57HS09
|
2
|
1.8
|
0.9
|
2.8
|
1.2
|
0.8
|
8
|
260
|
0.4
|
0.6
|
54
|
|
57HSM09
|
2
|
0.9
|
0.8
|
2.0
|
2.5
|
1.8
|
8
|
260
|
0.38
|
0.6
|
54
|
|
57HS13
|
2
|
1.8
|
1.3
|
2.8
|
2.1
|
1.0
|
8
|
460
|
0.7
|
1.0
|
76
|
|
57HS22
|
2
|
1.8
|
2.2
|
4.0
|
1.8
|
0.8
|
8
|
460
|
0.7
|
1.1
|
81
|
*以上僅為代表性產品,57HS22電機的軸經為8mm

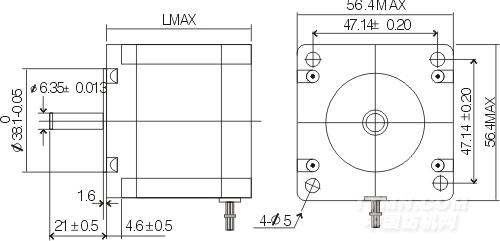

外形尺寸
.jpg)

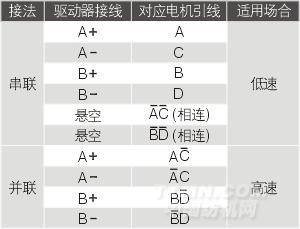

引線接法
.jpg)

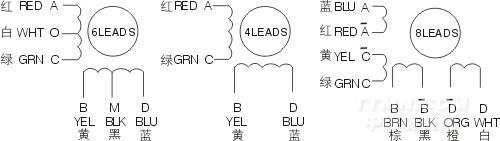

接線圖
.jpg)
適配驅動器
|
電機型號
|
適配驅動器
|
|
57HS04
|
DM422C/DM432C/DM556/DM856/M752/M542/M860/M880A/
MA550/MA860/H850/ND556/ND882/M415B/M325 |
|
57HS06
|
|
|
57HS09
|
|
|
57HSM09
|
|
|
57HS13
|
DM556/DM856/M752/M542/M860/M880A/MA550/MA860/H850/ND556/ND882
|
|
57HS22
|
