二相步進電機驅動器MD2278
發布時間：2012-01-17

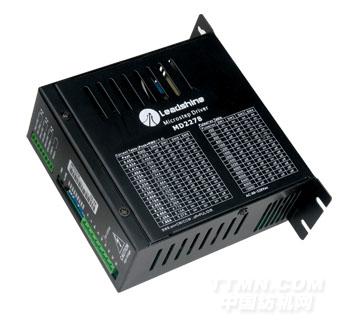

.jpg)
主要特點
MD2278特性
●純正弦電流控制技術，超低噪聲
●交流供電電壓80-220VAC
●輸出電流0.45-7.8A（均值5.5A)
●光電隔離信號輸入,脈沖響應頻率最高可達400KHz
●有過壓、欠壓、過流、相間短路、過熱保護功能
●十六檔細分可選，400-10000步數/圈
●可驅動4、6、8線兩相步進電機
應用領域
適合各種大中型自動化設備和儀器，例如：雕刻機、貼標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的設備中效果特佳。
概述
MD2278為采用雷賽專利技術設計開發的高細分兩相步進電機驅動器，適合驅動110-130型的各種品牌的兩相混合式步進電機。由于采用了先進的精密純正弦電流控制技術，能大幅度降低電機運轉時的噪聲和振動，使得步進電機運轉時的噪聲和平穩性趨近于伺服電機的水平。和市場上的大多數同類細分驅動產品相比，步進電機和驅動器的發熱量降幅達15-30%.
電氣規格
|
說 明
|
MD2278
|
||
|
最小值
|
典型值
|
最大值
|
|
|
輸出電流（A）
|
0.45 (均值0.3A)
|
5
|
7.8(均值5.5A)
|
|
輸入電源電壓（VDC）
|
80
|
180
|
220(含紋波)
|
|
邏輯輸入電流（mA）
|
7
|
10
|
16
|
|
步進脈沖響應頻率（KHZ）
|
0
|
-
|
400
|
|
絕緣電阻（MΩ）
|
500
|
-
|
-
|
電流設定
|
電流值(A)
|
SW6
|
SW7
|
SW8
|
SW9
|
|
0.45
|
OFF
|
OFF
|
OFF
|
OFF
|
|
0.93
|
OFF
|
OFF
|
OFF
|
ON
|
|
1.41
|
OFF
|
OFF
|
ON
|
OFF
|
|
1.88
|
OFF
|
OFF
|
ON
|
ON
|
|
2.33
|
OFF
|
ON
|
OFF
|
OFF
|
|
2.85
|
OFF
|
ON
|
OFF
|
ON
|
|
3.23
|
OFF
|
ON
|
ON
|
OFF
|
|
3.75
|
OFF
|
ON
|
ON
|
ON
|
|
4.26
|
ON
|
OFF
|
OFF
|
OFF
|
|
4.65
|
OFF
|
OFF
|
OFF
|
ON
|
|
5.18
|
ON
|
OFF
|
ON
|
OFF
|
|
5.55
|
ON
|
OFF
|
ON
|
ON
|
|
6.15
|
ON
|
ON
|
OFF
|
OFF
|
|
6.6
|
ON
|
ON
|
OFF
|
ON
|
|
7.2
|
ON
|
ON
|
ON
|
OFF
|
|
7.8
|
ON
|
ON
|
ON
|
ON
|
細分設定
|
步數/圈
|
SW1
|
SW2
|
SW3
|
SW4
|
|
400
|
ON
|
ON
|
ON
|
ON
|
|
500
|
OFF
|
ON
|
ON
|
ON
|
|
600
|
ON
|
OFF
|
ON
|
ON
|
|
800
|
OFF
|
OFF
|
ON
|
ON
|
|
1000
|
ON
|
ON
|
OFF
|
ON
|
|
1200
|
OFF
|
ON
|
OFF
|
ON
|
|
1600
|
ON
|
OFF
|
OFF
|
ON
|
|
2000
|
OFF
|
OFF
|
OFF
|
OFF
|
|
2400
|
ON
|
ON
|
ON
|
OFF
|
|
3200
|
OFF
|
ON
|
ON
|
OFF
|
|
4000
|
ON
|
OFF
|
ON
|
OFF
|
|
5000
|
OFF
|
OFF
|
ON
|
OFF
|
|
600
|
ON
|
ON
|
OFF
|
OFF
|
|
6400
|
OFF
|
ON
|
OFF
|
OFF
|
|
8000
|
ON
|
OFF
|
OFF
|
OFF
|
|
10000
|
OFF
|
OFF
|
OFF
|
OFF
|
控制方式設定
SW5:ON時為正脈沖和反脈沖控制方式
SW5:OFF時為脈沖和方向控制方式
P1弱電接線信號描述
|
信 號
|
功 能
|
|
PUL+(+5V)
|
脈沖信號：單脈沖控制方式時為脈沖控制信號，此時脈沖上升沿有效（差分和共陽極接法時）；
雙脈沖控制方式時為正轉脈沖信號，脈沖上升沿有效。為了可靠響應，脈沖的低電平時應大于1.2μS。 |
|
PUL-(PUL)
|
|
|
DIR+(+5V)
|
方向信號：單脈沖控制方式時為高/低電平信號，雙脈沖控制時為反轉脈沖信號，脈沖上升沿有效。單/雙脈沖控制方式設定由SW5實現。
為保證電機可靠響應，方向信號應先于脈沖信號至少5μs建立，電機的初始運行方向與電機的接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向。 |
|
DIR-(DIR)
|
|
|
ENA+(+5V)
|
使能信號：此輸入信號用于使能/禁止，高電平使能，低電平時驅動器將切斷電機各相的電流使電機處于自由狀態，此時步進脈沖不被響應。
|
|
ENA-(ENA)
|
|
|
READY+
|
輸出報警信號正端：READY是一個集電極開路的光電藕合器的輸出，當驅動器正常工作時輸出有效，允許最高輸入電壓30VDC；最大輸出電流20mA，一般可串聯到PLC的輸入端。
|
|
READY-
|
輸出報警信號負端
|
P2強電接口描述
|
信號
|
功 能
|
|
AC
|
交流電源輸入,80V--220V間任何值均可，但推薦值180V左右。
|
|
AC
|
|
|
A+、A-
|
電機A相。A+、A-互調，可更換一次電機運轉方向。
|
|
B+、B-
|
電機B相。B+、B-互調，可更換一次電機運轉方向。
|
|
PE
|
接地端子。
|
接線圖
.jpg)

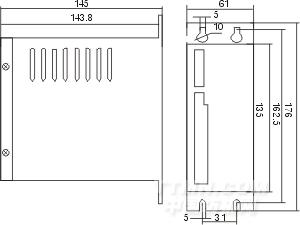

外形尺寸（單位：毫米）
.jpg)
